深圳市标准化指导性技术文件：分布式光伏发电系统并网接入技术规范（SZDB/Z 227 - 2017）Technical specification for distributed photovoltaic generation system Grid-connected

ICS29.240.01 F12 SZDB/Z 深圳市标准化指导性技术文件 SZDB/Z227-2017 分布式光伏发电系统并网接入技术规范 Technical specification for distributed photovoltaic generation system Grid-connected 2017-02-15发布 2017-03-01实施 深圳市市场监督管理局 发布

ICS 29.240.01 F 12 SZDB/Z 深 圳 市 标 准 化 指 导 性 技 术 文 件 SZDB/Z 227—2017 分布式光伏发电系统并网接入技术规范 Technical specification for distributed photovoltaic generation system Grid-connected 2017 - 02 - 15 发布 2017 - 03 - 01 实施 深圳市市场监督管理局 发 布

SZDB/Z227-2017 目 次 前言. II 1范围..... 1 2规范性引用文件.… 3术语和定义… 1 4一般规定… 2 5并网原则 2 6对光伏并网逆变器的输出电气参数的要求 3 7电能质量… 3 8电压与频率响应特性........... 3 9安全与保护…………… 10监测与通信........ 5 11计量…… 12并网要求及检测............. 5 附录A(规范性附录)公共连接点、并网点和计量点图例说明.·7 附录B(资料性附录)并网点电压等级的选择…8

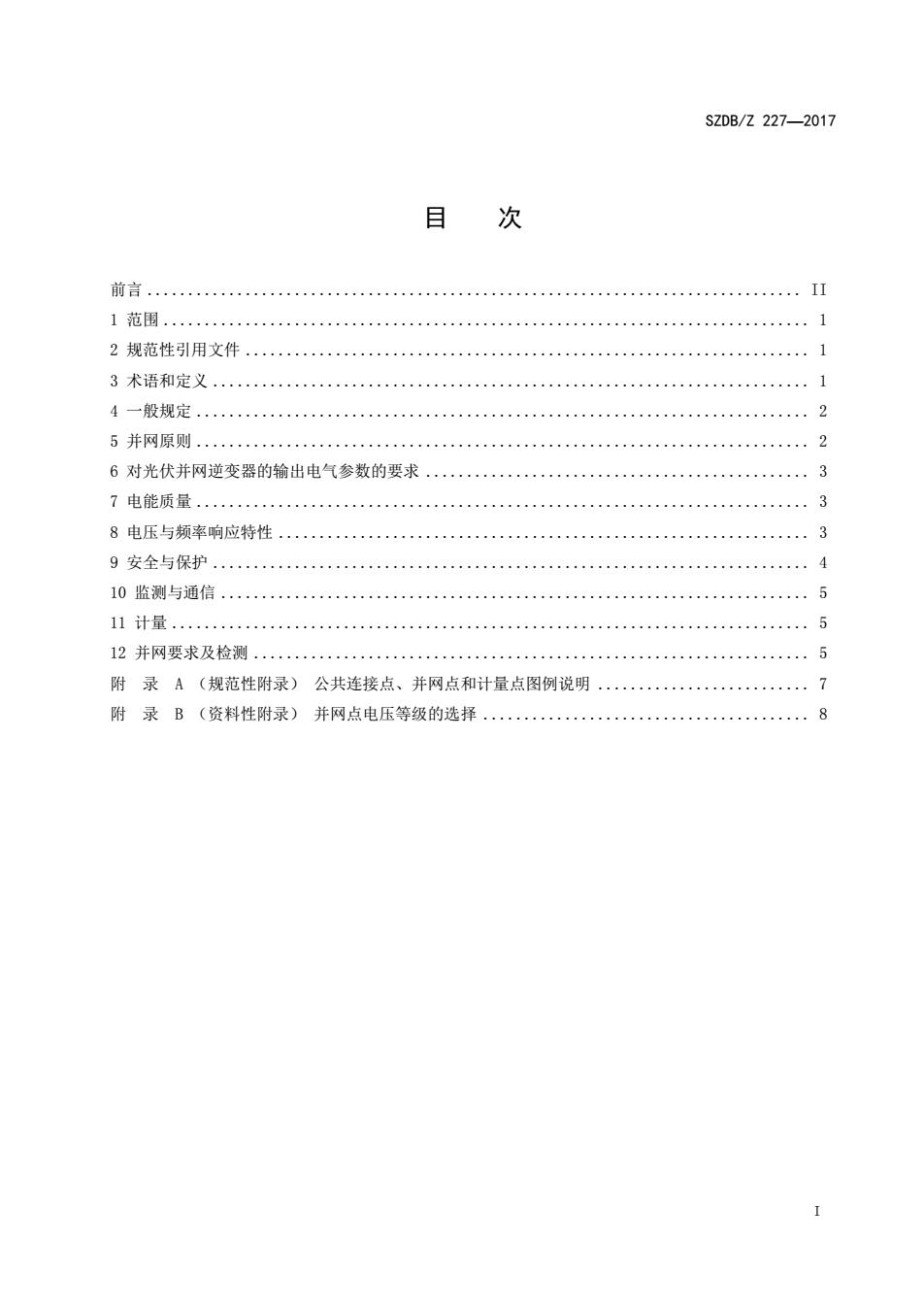

SZDB/Z 227—2017 I 目 次 前言 ................................................................................ II 1 范围 ............................................................................... 1 2 规范性引用文件 ..................................................................... 1 3 术语和定义 ......................................................................... 1 4 一般规定 ........................................................................... 2 5 并网原则 ........................................................................... 2 6 对光伏并网逆变器的输出电气参数的要求 ............................................... 3 7 电能质量 ........................................................................... 3 8 电压与频率响应特性 ................................................................. 3 9 安全与保护 ......................................................................... 4 10 监测与通信 ........................................................................ 5 11 计量 .............................................................................. 5 12 并网要求及检测 .................................................................... 5 附 录 A （规范性附录） 公共连接点、并网点和计量点图例说明 .......................... 7 附 录 B （资料性附录） 并网点电压等级的选择 ........................................ 8

SZDB/Z227—2017 前 言 为规范分布式光伏发电系统并网接入设计，使分布式光伏发电系统并网接入设计符合国家的有关政 策、法规，满足安全可靠、经济合理的要求，制定本规范。 本规范是根据深圳市市场监督管理局《关于下达2014年深圳市技术标准文件计划项目任务的通知》 深市监〔2014)271号的要求，由深圳市太阳能学会、深圳蓝波绿建集团股份有限公司会同有关单位制定 而成。 编制组编制过程中，在充分分析光伏发电系统及传统发电机发电工作原理，它们之间的运行特性的 异同，以及电力系统稳定运行的充分必要条件等深入研究的基础上，依据现行国家和行业的相关正确的、 科学的标准，形成本规范。 本标准依据GB/T1.1-2009规则编制。 本标准由深圳市经济贸易和信息化委员会提出并归口。 本标准主要起草单位：深圳市太阳能学会、深圳蓝波绿建集团股份有限公司、深圳市标准技术研究 院、深圳市尚易新能科技有限公司、深圳市科创标准服务中心、深圳市拓日新能源科技股份有限公司、 深圳市中航三鑫光伏工程有限公司、深圳市新能源行业协会、深圳新能电力开发设计院有限公司、深圳 市计量质量检测研究院、深圳英利新能源有限公司、深圳科士达科技股份有限公司、深圳市科陆能源服 务有限公司、深圳市天昭新能源有限公司、深圳市创益科技发展有限公司、深圳市富能新能源科技有限 公司、深圳市金光能太阳能有限公司、深圳市古瑞瓦特新能源股份有限公司、深圳晶福源科技股份有限 公司、深圳市金霆新能源技术有限公司、深圳清华大学研究院、浙江海得新能源有限公司、汉能薄膜太 阳能发电设备销售有限公司、华为技术有限公司、珠海兴业绿色建筑科技有限公司、天宝电子（惠州） 有限公司、中国建材国际工程集团有限公司、北京东润环能科技股份有限公司、富泰华工业（深圳）有 限公司。 本标准主要起草人：赵敬江、张囡囡、徐宁、杨舸、曾庆想、黄振华、赵亮、姚文、陈永忠、李菊 欢、惠红林、李淳伟、朱心怡、黄慧金、杜军、李祖洪、彭斌、丁春明、肖巨波、王亮、吴良才、谢波、 姜锦华、徐腾、谭奇特、朱昌亚、熊国喜、胡岩、檀满林、汤忠。 本标准为首次制定。 II

SZDB/Z 227—2017 II 前 言 为规范分布式光伏发电系统并网接入设计，使分布式光伏发电系统并网接入设计符合国家的有关政 策、法规，满足安全可靠、经济合理的要求，制定本规范。 本规范是根据深圳市市场监督管理局《关于下达2014年深圳市技术标准文件计划项目任务的通知》 深市监﹝2014﹞271号的要求,由深圳市太阳能学会、深圳蓝波绿建集团股份有限公司会同有关单位制定 而成。 编制组编制过程中，在充分分析光伏发电系统及传统发电机发电工作原理，它们之间的运行特性的 异同，以及电力系统稳定运行的充分必要条件等深入研究的基础上，依据现行国家和行业的相关正确的、 科学的标准，形成本规范。 本标准依据GB/T 1.1-2009规则编制。 本标准由深圳市经济贸易和信息化委员会提出并归口。 本标准主要起草单位：深圳市太阳能学会、深圳蓝波绿建集团股份有限公司、深圳市标准技术研究 院、深圳市尚易新能科技有限公司、深圳市科创标准服务中心、深圳市拓日新能源科技股份有限公司、 深圳市中航三鑫光伏工程有限公司、深圳市新能源行业协会、深圳新能电力开发设计院有限公司、深圳 市计量质量检测研究院、深圳英利新能源有限公司、深圳科士达科技股份有限公司、深圳市科陆能源服 务有限公司、深圳市天昭新能源有限公司、深圳市创益科技发展有限公司、深圳市富能新能源科技有限 公司、深圳市金光能太阳能有限公司、深圳市古瑞瓦特新能源股份有限公司、深圳晶福源科技股份有限 公司、深圳市金霆新能源技术有限公司、深圳清华大学研究院、浙江海得新能源有限公司、汉能薄膜太 阳能发电设备销售有限公司、华为技术有限公司、珠海兴业绿色建筑科技有限公司、天宝电子（惠州） 有限公司、中国建材国际工程集团有限公司、北京东润环能科技股份有限公司、富泰华工业（深圳）有 限公司。 本标准主要起草人：赵敬江、张囡囡、徐宁、杨舸、曾庆想、黄振华、赵亮、姚文、陈永忠、李菊 欢、惠红林、李淳伟、朱心怡、黄慧金、杜军、李祖洪、彭斌、丁春明、肖巨波、王亮、吴良才、谢波、 姜锦华、徐腾、谭奇特、朱昌亚、熊国喜、胡岩、檀满林、汤忠。 本标准为首次制定

SZDB/Z227-2017 分布式光伏发电系统并网接入技术规范 1范围 本规范规定了分布式光伏发电系统并网接入电网应遵循的一般原则和技术要求。 本规范适用于接入电网的分布式并网光伏发电系统。非分布式并网光伏电站可参照本规范。 本规范不适用于离网光伏发电系统。 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB2894安全标志及其使用导则 GB/T12325电能质量供电电压允许偏差 GB/T14285继电保护和安全自动装置技术规程 GB/T14549电能质量公用电网谐波 GB/T15543电能质量三相电压不平衡 GB/T50063电力装置的电测量仪表装置设计规范 DL/T5843kV-110kV电网继电保护装置运行整定规程 3术语和定义 下列术语和定义适用于本技术规范。 3.1分布式光伏发电系统distributed photovoltaic generation system 分布式光伏发电系统由太阳能光伏组件、交直流汇流设备、并网逆变器、变配电设备、计量计费和 监测系统等组成：一般在用户所在场地或附近建设运行，以用户自发自用为主，多余电量可向电网输送。 3.2公共连接点point of common coupling(PCC) 电力系统中具有一个以上用户的连接点。 3.3并网点point of interconnection 光伏发电系统的交流输出侧接入电网的点。 注：对于有升压站的光伏发电系统，指升压站高压侧母线或节点。对于无升压站的光伏发电系统，指光伏发电系统 的输出汇总点。 3.4并网逆变器grid-connected inverter 并网逆变器是集电能变换和可编程序控制功能于一体的智能电气设备。 注：并网逆变器的控制程序包括以下功能：孤岛检测、相位自动捕捉、频率自动跟随、输出电压、功率因数设定及 1

SZDB/Z 227—2017 1 分布式光伏发电系统并网接入技术规范 1 范围 本规范规定了分布式光伏发电系统并网接入电网应遵循的一般原则和技术要求。 本规范适用于接入电网的分布式并网光伏发电系统。非分布式并网光伏电站可参照本规范。 本规范不适用于离网光伏发电系统。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 2894 安全标志及其使用导则 GB/T 12325 电能质量 供电电压允许偏差 GB/T 14285 继电保护和安全自动装置技术规程 GB/T 14549 电能质量 公用电网谐波 GB/T 15543 电能质量 三相电压不平衡 GB/T 50063 电力装置的电测量仪表装置设计规范 DL/T 584 3kV-110kV电网继电保护装置运行整定规程 3 术语和定义 下列术语和定义适用于本技术规范。 3.1 分布式光伏发电系统 distributed photovoltaic generation system 分布式光伏发电系统由太阳能光伏组件、交直流汇流设备、并网逆变器、变配电设备、计量计费和 监测系统等组成；一般在用户所在场地或附近建设运行，以用户自发自用为主，多余电量可向电网输送。 3.2 公共连接点 point of common coupling (PCC) 电力系统中具有一个以上用户的连接点。 3.3 并网点 point of interconnection 光伏发电系统的交流输出侧接入电网的点。 注：对于有升压站的光伏发电系统，指升压站高压侧母线或节点。对于无升压站的光伏发电系统，指光伏发电系统 的输出汇总点。 3.4 并网逆变器 grid-connected inverter 并网逆变器是集电能变换和可编程序控制功能于一体的智能电气设备。 注：并网逆变器的控制程序包括以下功能：孤岛检测、相位自动捕捉、频率自动跟随、输出电压、功率因数设定及

SZDB/Z227—2017 继电保护功能等。 3.5孤岛islanding 包含负荷和电源的部分电网，从主网脱离后继续孤立运行的状态。孤岛可分为非计划性孤岛和计划 性孤岛。 3.6防孤岛anti-islanding 防止非计划性孤岛现象的发生。 注：非计划性孤岛现象发生时，由于供电状态未知，将造成以下不利因素：1可能使电网线路维护人员和用户发生 电击事故：2干扰电网的正常合闸：3电网不具有相位自动捕捉功能。 3.7可逆并网reversible grid connection 允许光伏系统的多余电能向电网输送的并网方式。 4一般规定 4.1对接入电网的要求 应充分考虑因分布式光伏发电系统接入而引起的公共电网的潮流变化，并应根据其影响程度对公共 电网进行必要的改造。 4.2建设条件 太阳能分布式发电项目及建设场地应具有合法性：用户侧的电能质量和功率因数应符合电网要求。 4.3对电气设备的要求 分布式光伏发电系统采用的电气设备必须符合国家或行业的制造（生产）标准，其性能应符合接入电 网的技术要求。 4.4系统定位 分布式光伏发电系统在电力系统中应定位于非连续供电的次要电源。 4.5系统功能 分布式光伏发电系统的功能是生产满足电网电能质量要求的电能。 4.6设计原则 太阳能分布式发电站宜按无人值守设计。 4.7对接入电压的规定 分布式光伏发电系统的接入电压应不高于包括消纳大部分或全部该系统电能的电力用户在内的公 共连接点的电压。 5并网原则 2

SZDB/Z 227—2017 2 继电保护功能等。 3.5 孤岛 islanding 包含负荷和电源的部分电网，从主网脱离后继续孤立运行的状态。孤岛可分为非计划性孤岛和计划 性孤岛。 3.6 防孤岛 anti-islanding 防止非计划性孤岛现象的发生。 注：非计划性孤岛现象发生时，由于供电状态未知，将造成以下不利因素：1 可能使电网线路维护人员和用户发生 电击事故；2 干扰电网的正常合闸；3 电网不具有相位自动捕捉功能。 3.7 可逆并网 reversible grid connection 允许光伏系统的多余电能向电网输送的并网方式。 4 一般规定 4.1 对接入电网的要求 应充分考虑因分布式光伏发电系统接入而引起的公共电网的潮流变化，并应根据其影响程度对公共 电网进行必要的改造。 4.2 建设条件 太阳能分布式发电项目及建设场地应具有合法性；用户侧的电能质量和功率因数应符合电网要求。 4.3 对电气设备的要求 分布式光伏发电系统采用的电气设备必须符合国家或行业的制造(生产)标准，其性能应符合接入电 网的技术要求。 4.4 系统定位 分布式光伏发电系统在电力系统中应定位于非连续供电的次要电源。 4.5 系统功能 分布式光伏发电系统的功能是生产满足电网电能质量要求的电能。 4.6 设计原则 太阳能分布式发电站宜按无人值守设计。 4.7 对接入电压的规定 分布式光伏发电系统的接入电压应不高于包括消纳大部分或全部该系统电能的电力用户在内的公 共连接点的电压。 5 并网原则
