5.2互补推挽功率放大器 5.2.1乙类推挽功率放大器的工作原理 5.2.2乙类推挽功率放大器的分析计算 5.2.3乙类推挽功率放大器的非线性失真 11
11 5.2 互补推挽功率放大器 5.2.1 乙类推挽功率放大器的工作原理 5.2.2 乙类推挽功率放大器的分析计算 5.2.3 乙类推挽功率放大器的非线性失真

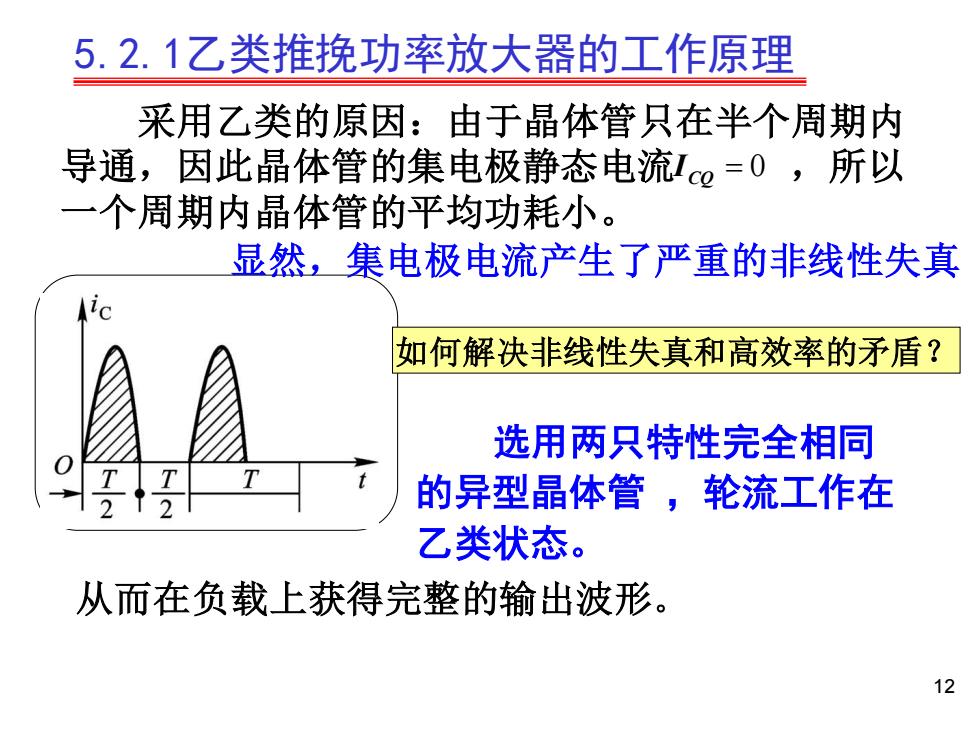

5.2.1乙类推挽功率放大器的工作原理 采用乙类的原因：由于晶体管只在半个周期内 导通，因此晶体管的集电极静态电流L0=0，所以 一个周期内晶体管的平均功耗小。 显然，集电极电流产生了严重的非线性失真 如何解决非线性失真和高效率的矛盾？ 选用两只特性完全相同 的异型晶体管，轮流工作在 乙类状态。 从而在负载上获得完整的输出波形。 12
12 采用乙类的原因：由于晶体管只在半个周期内 导通，因此晶体管的集电极静态电流 ，所以 一个周期内晶体管的平均功耗小。 5.2.1乙类推挽功率放大器的工作原理 显然，集电极电流产生了严重的非线性失真 选用两只特性完全相同 的异型晶体管 ，轮流工作在 乙类状态。 如何解决非线性失真和高效率的矛盾？ 从而在负载上获得完整的输出波形。 = 0 CQ I

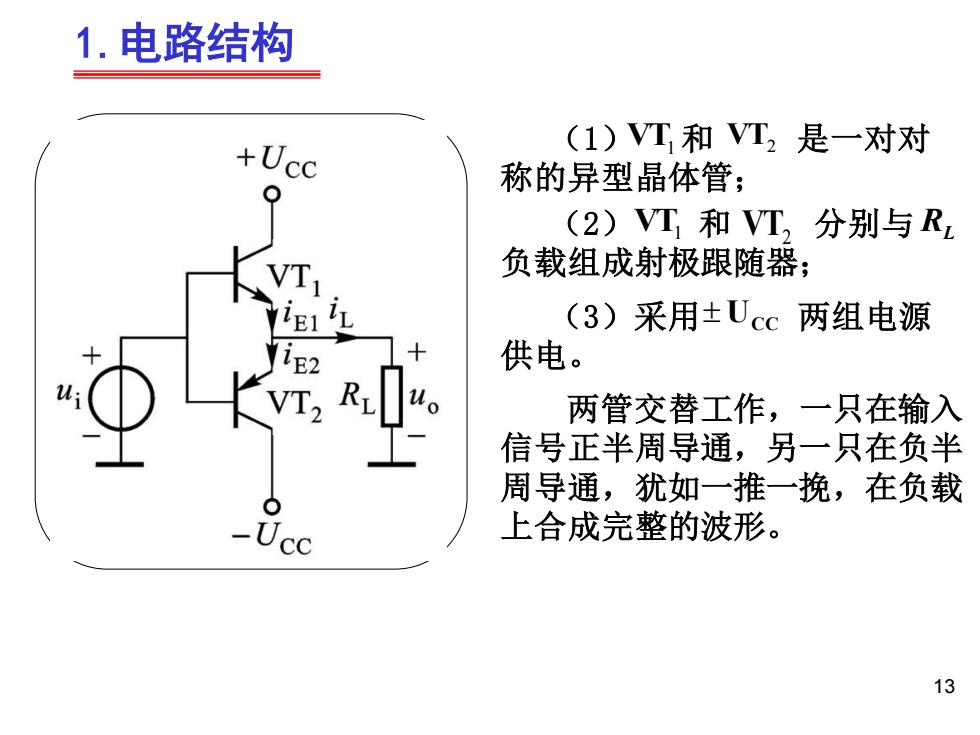

1.电路结构 +Ucc (1)VT和VT2是一对对 称的异型晶体管： (2)VT和VT,分别与R 负载组成射极跟随器； (3)采用±Ucc两组电源 供电。 两管交替工作，一只在输入 信号正半周导通，另一只在负半 周导通，犹如一推一挽，在负载 -Ucc 上合成完整的波形。 13
13 1.电路结构 （1） 和 是一对对 称的异型晶体管； （2） 和 分别与 负载组成射极跟随器； （3）采用 两组电源 供电。 两管交替工作，一只在输入 信号正半周导通，另一只在负半 周导通，犹如一推一挽，在负载 上合成完整的波形。 VT1 VT2 VT1 VT2 RL UCC

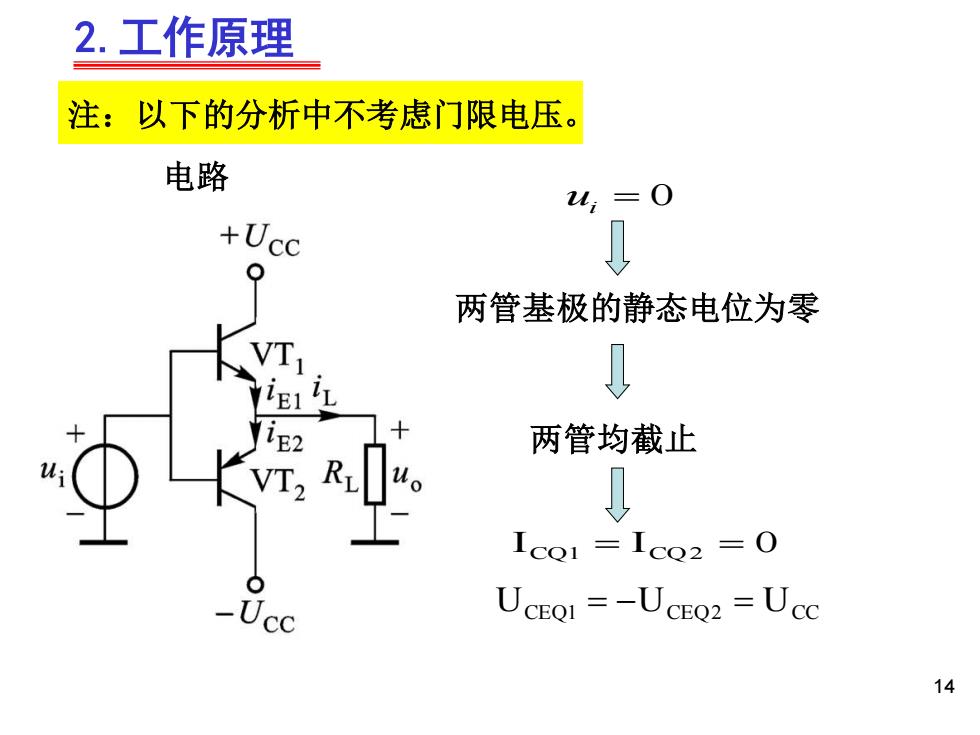

2.工作原理 注：以下的分析中不考虑门限电压。 电路 +Ucc 两管基极的静态电位为零 两管均截止 马 IcQ1 =IcQ2 =0 UCEQI=-UCEQ2=Ucc 14
14 2.工作原理 注：以下的分析中不考虑门限电压。 ui UCC +UCC uo −VT2 VT1 电路 ui = 0 两管基极的静态电位为零 两管均截止 I CQ1 = I CQ2 = 0 UCEQ1 = −UCEQ2 = UCC

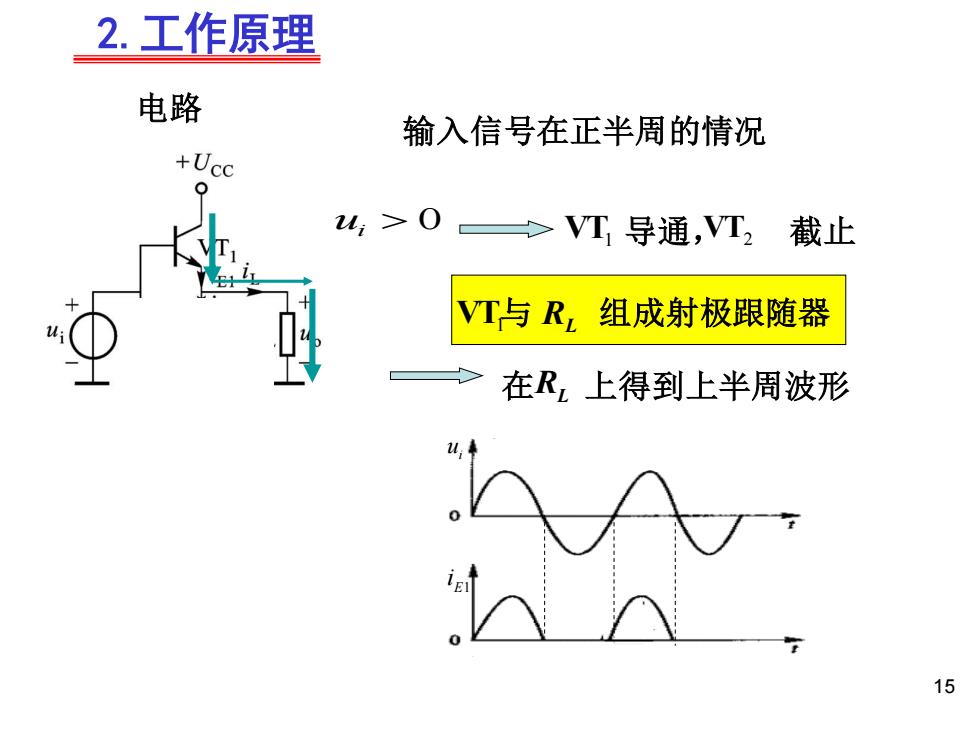

2.工作原理 电路 输入信号在正半周的情况 +Ucc VT导通，VT2 截止 VT与R,组成射极跟随器 在R,上得到上半周波形 U; 15
15 2.工作原理 ui UCC +UCC uo −VT2 VT1 电路 ui 0 导通， 截止 与 组成射极跟随器 在 上得到上半周波形 i u E1 i 输入信号在正半周的情况 VT1 VT2 RL VT1 RL
