·5)为避免无法判断工作的进行方向，图 中严禁出现无箭尾节点或无箭头节点的箭 线。图13-9所示是错误的。 1 a) b) 图13-9
▪ 5）为避免无法判断工作的进行方向，图 中严禁出现无箭尾节点或无箭头节点的箭 线。图13-9所示是错误的。 图 13-9

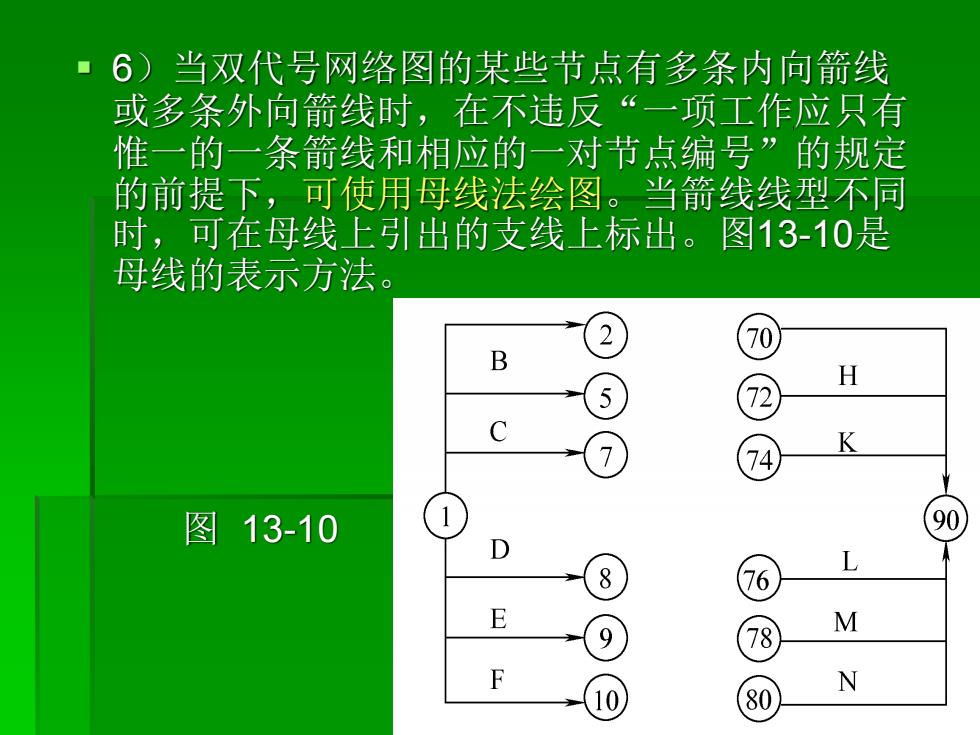

■ 6)当双代号网络图的某些节点有多条内向箭线 或多条外向箭线时，在不违反“一项工作应只有 惟一的一条箭线和相应的一对节点编号”的规定 的前提下，可使用母线法绘图。当箭线线型不同 时，可在母线上引出的支线上标出。图13-10是 母线的表示方法。 2 70 B H 72 C 7 74 K 图13-10 90 L 8 76 E 78 M F N 10 80
▪ 6）当双代号网络图的某些节点有多条内向箭线 或多条外向箭线时，在不违反“一项工作应只有 惟一的一条箭线和相应的一对节点编号”的规定 的前提下，可使用母线法绘图。当箭线线型不同 时，可在母线上引出的支线上标出。图13-10是 母线的表示方法。 图 13-10
·2.各种逻辑关系的正确表示方法 ·1)A完成后进行B;B完成后进行C。 A B ·2)A、B均完成后进行C
▪ 2. 各种逻辑关系的正确表示方法 ▪ 1） A完成后进行B；B完成后进行C 。 ▪ 2） A、B均完成后进行C 。 A B C
·3)A、B均完成后同时进行C和D。 ·4)A完成后进行C;A、B均完成后进行 D
▪ 3） A、B均完成后同时进行C和D 。 ▪ 4） A完成后进行C；A、B均完成后进行 D 。 A B C D A B C D

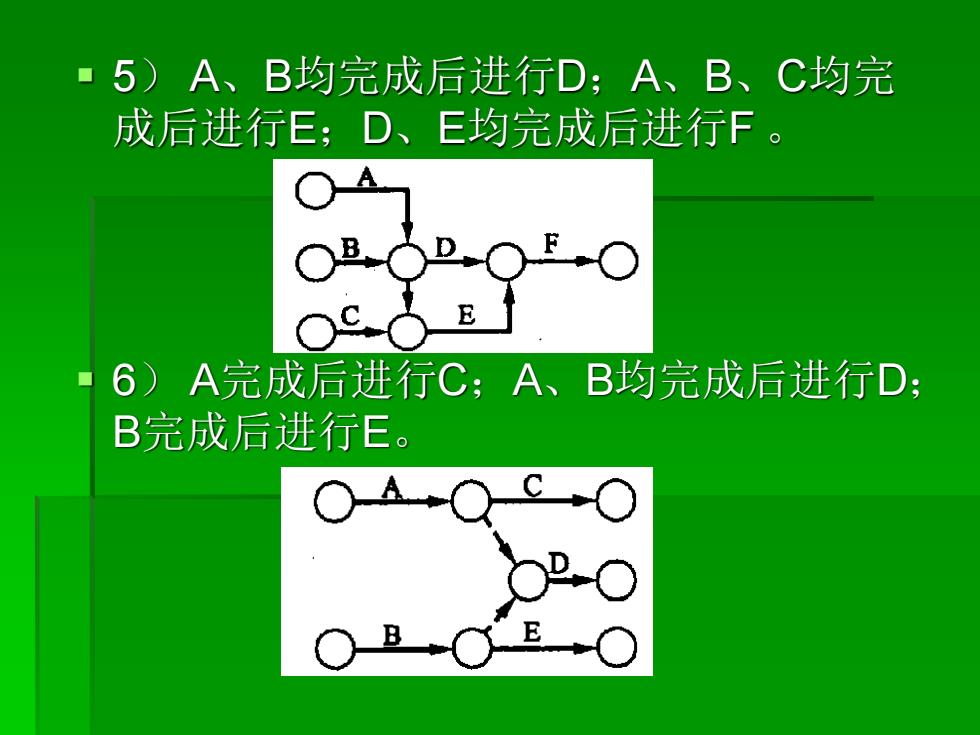

·5)A、B均完成后进行D:A、B、C均完 成后进行E;D、E均完成后进行F。 6)A完成后进行C;A、B均完成后进行D: B完成后进行E
▪ 5） A、B均完成后进行D；A、B、C均完 成后进行E；D、E均完成后进行F 。 ▪ 6） A完成后进行C；A、B均完成后进行D； B完成后进行E
