·2.节点（事件） 双代号网络图中的节点为圆圈，表示一项工作的开始或 结束。箭线尾部的节点称箭尾节点，或开始节点，箭线 头部的节点称箭头节点，或结束节点，如图13-5所示。 节点只是一个“瞬间”，既不消耗时间也不消耗资源。 网络图中第一个节点叫开始节点，它意味着一项工程或 任务的开始；最后一个节点叫结束节点，它意味着一项 工程或任务的完成，网图中的其他节点称为中间节点。 为了使网络图便于检查和计算，所有节点均应统一编号，一条箭 线前后两个节点的号码就是该箭线所表示的工作代号，一项工作 用两个号码来表示，因此称为“双代号”。在对网络图进行编号 时，箭尾节点的号码一般应小于箭头节点的号码，如图13-5中所 示，应小于 工作名称 持续时间 图13-5

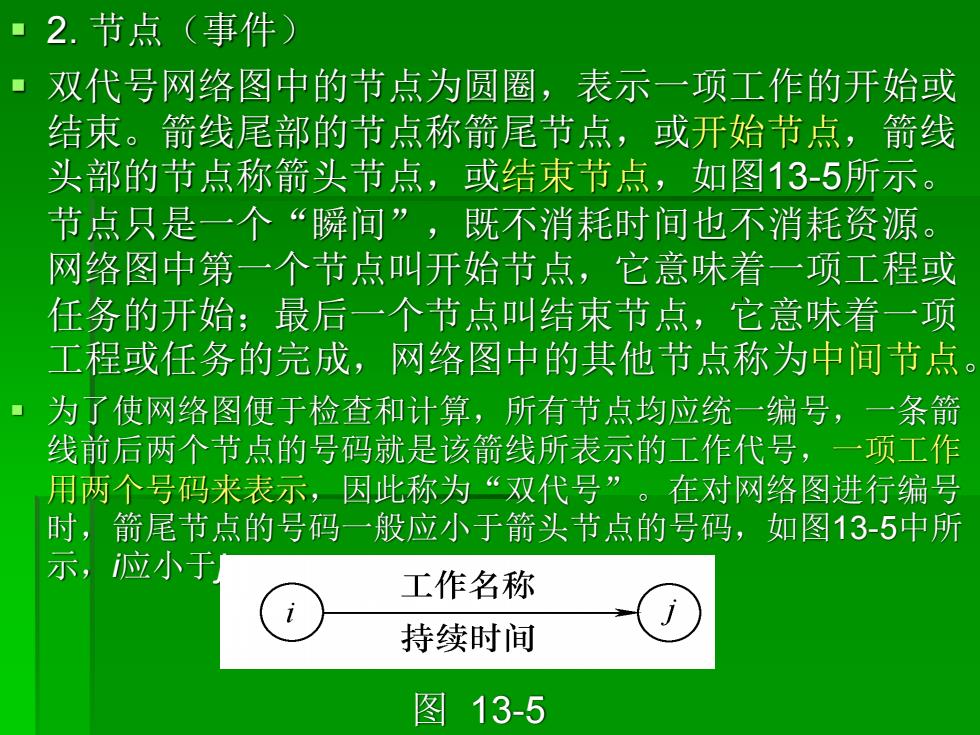

▪ 2. 节点（事件） ▪ 双代号网络图中的节点为圆圈，表示一项工作的开始或 结束。箭线尾部的节点称箭尾节点，或开始节点，箭线 头部的节点称箭头节点，或结束节点，如图13-5所示。 节点只是一个“瞬间”，既不消耗时间也不消耗资源。 网络图中第一个节点叫开始节点，它意味着一项工程或 任务的开始；最后一个节点叫结束节点，它意味着一项 工程或任务的完成，网络图中的其他节点称为中间节点。 ▪ 为了使网络图便于检查和计算，所有节点均应统一编号，一条箭 线前后两个节点的号码就是该箭线所表示的工作代号，一项工作 用两个号码来表示，因此称为“双代号”。在对网络图进行编号 时，箭尾节点的号码一般应小于箭头节点的号码，如图13-5中所 示，i应小于j。 图 13-5
▣3.线路 ■ 网络图中从起点节点开始，沿箭头方向顺序通过 一系列箭线与节点，最后到达终点节点的通路称 为线路。线路既可依次用该线路上的节点编号来 表示，也可依次用该线路上的工作名称来表示。 如图13-6所示，该网络图中有三条线路。这三条 线路既可表示为：①→②→③→⑤→⑥、 ①→②→③→④→⑤→⑥和①→②→④ →⑤→⑥：也可表示为：支模1→扎筋1→混凝 土1→混凝土2、支模1→扎筋1→扎筋2→混凝土 2和支模1→支模2→扎筋2→混凝土2。 支I 扎I 浇I 图 13-6 支Ⅱ 扎 浇Ⅱ 6
▪ 3. 线路 ▪ 网络图中从起点节点开始，沿箭头方向顺序通过 一系列箭线与节点，最后到达终点节点的通路称 为线路。线路既可依次用该线路上的节点编号来 表示，也可依次用该线路上的工作名称来表示。 如图13-6所示，该网络图中有三条线路。这三条 线路既可表示为：① → ② → ③ → ⑤ → ⑥、 ① → ② → ③ → ④ → ⑤ → ⑥和① → ② → ④ → ⑤ → ⑥；也可表示为：支模1→扎筋1→混凝 土1→混凝土2、支模1→扎筋1→扎筋2→混凝土 2和支模1→支模2→扎筋2→混凝土2。 图 13-6
■13.2.2双代号网络图的绘制 ·1.双代号网络图绘制规则 1)首先要正确地反映工程的逻辑关系， 即：本工作完成之后应进行哪些工作，哪 些工作完成之后才能进行本工作，本工作 可以与哪些工作同时进行。绘制网络图之 前，要正确确定工作顺序，明确各工作之 间的衔接关系，根据工作的先后顺序逐步 把代表各项工作的箭线连接起来
▪ 13.2.2 双代号网络图的绘制 ▪ 1. 双代号网络图绘制规则 ▪ 1）首先要正确地反映工程的逻辑关系， 即：本工作完成之后应进行哪些工作，哪 些工作完成之后才能进行本工作，本工作 可以与哪些工作同时进行。绘制网络图之 前，要正确确定工作顺序，明确各工作之 间的衔接关系，根据工作的先后顺序逐步 把代表各项工作的箭线连接起来

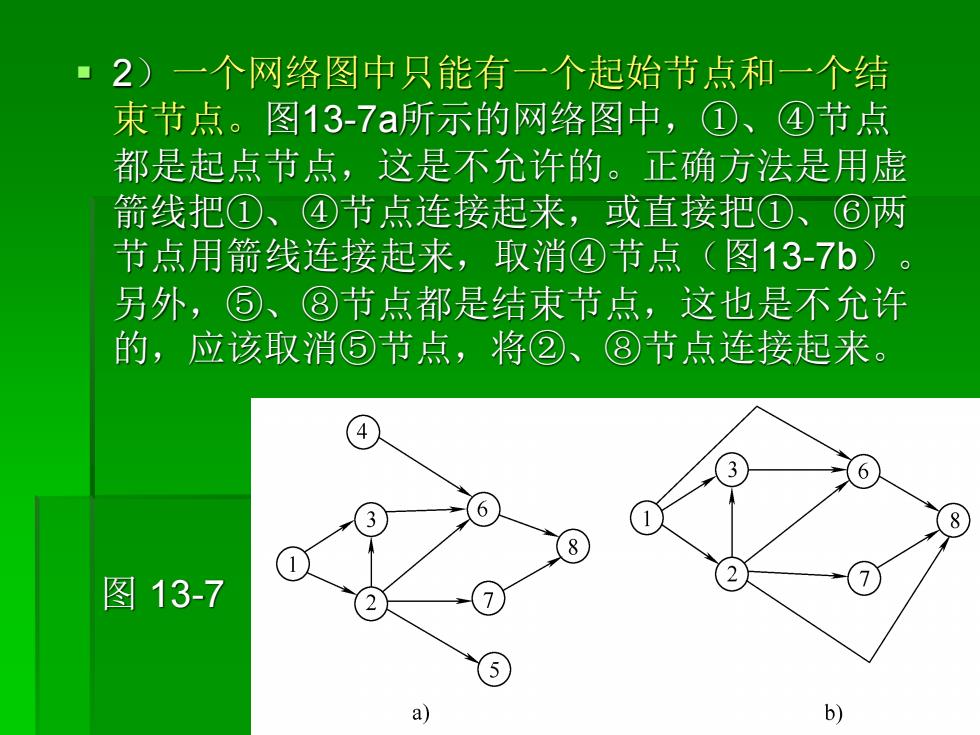

·2)一个网络图中只能有一个起始节点和一个结 束节点。图13-7a所示的网络图中，①、④节点 都是起点节点，这是不允许的。正确方法是用虚 箭线把①、④节点连接起来，或直接把①、⑥两 节点用箭线连接起来，取消④节点（图13-7b)。 另外，⑤、⑧节点都是结束节点，这也是不允许 的，应该取消⑤节点，将②、⑧节点连接起来。 6 2 图13-7 a) b)
▪ 2）一个网络图中只能有一个起始节点和一个结 束节点。图13-7a所示的网络图中，①、④节点 都是起点节点，这是不允许的。正确方法是用虚 箭线把①、④节点连接起来，或直接把①、⑥两 节点用箭线连接起来，取消④节点（图13-7b）。 另外，⑤、⑧节点都是结束节点，这也是不允许 的，应该取消⑤节点，将②、⑧节点连接起来。 图 13-7

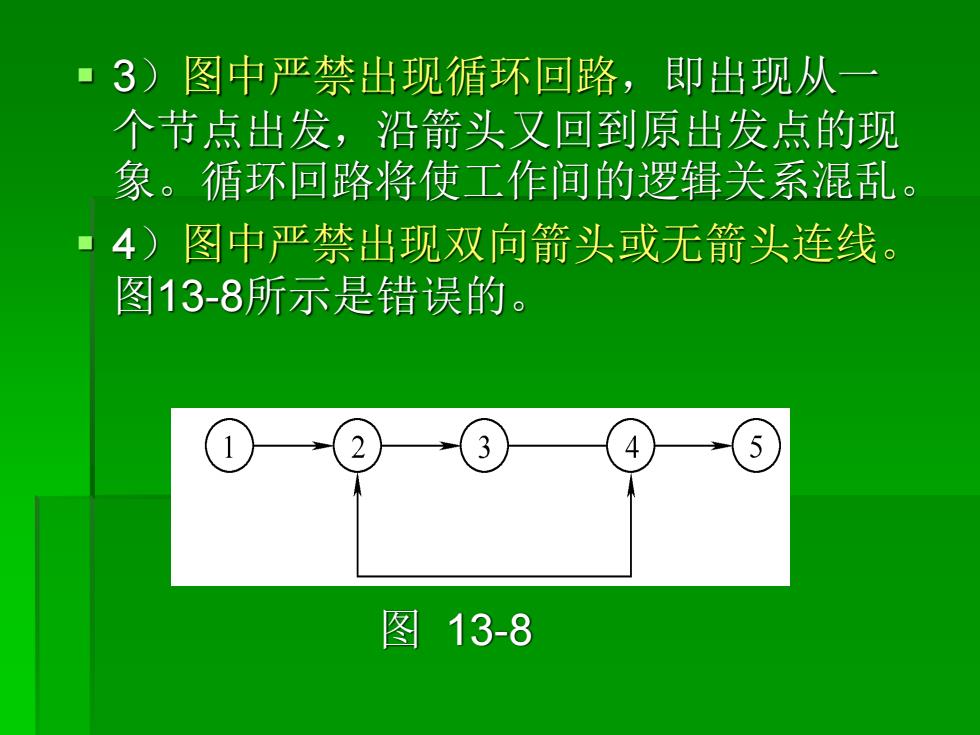

3)图中严禁出现循环回路，即出现从一 个节点出发，沿箭头又回到原出发点的现 象。循环回路将使工作间的逻辑关系混乱。 ·4)图中严禁出现双向箭头或无箭头连线。 图13-8所示是错误的。 4 图13-8
▪ 3）图中严禁出现循环回路，即出现从一 个节点出发，沿箭头又回到原出发点的现 象。循环回路将使工作间的逻辑关系混乱。 ▪ 4）图中严禁出现双向箭头或无箭头连线。 图13-8所示是错误的。 图 13-8
