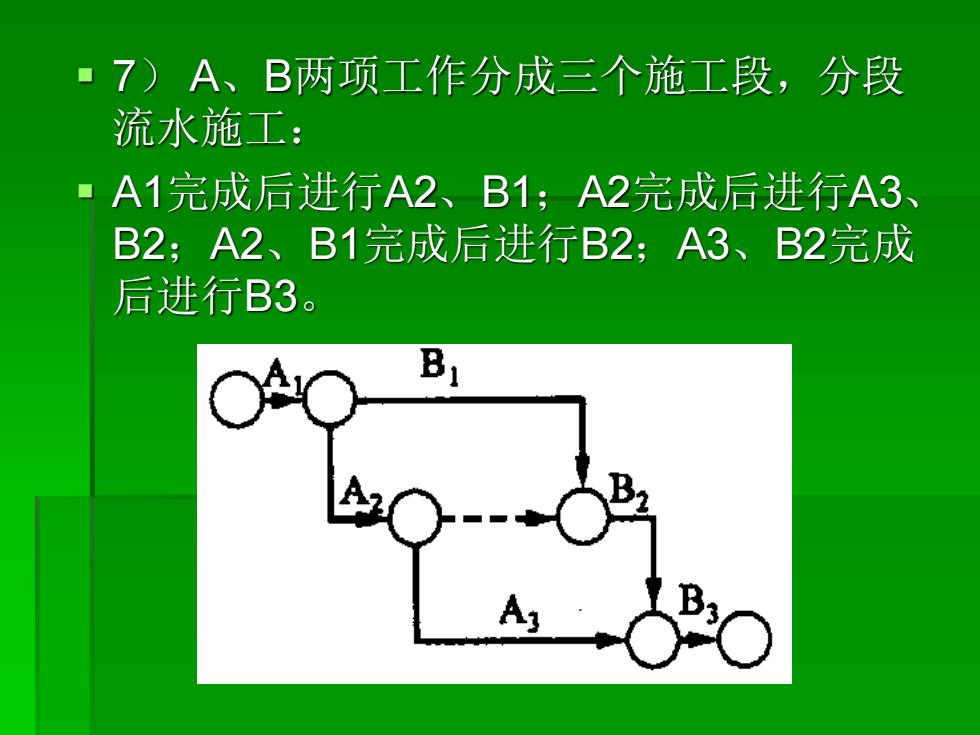

7)A、B两项工作分成三个施工段，分段 流水施工： ·A1完成后进行A2、B1;A2完成后进行A3、 B2;A2、B1完成后进行B2;A3、B2完成 后进行B3
▪ 7） A、B两项工作分成三个施工段，分段 流水施工： ▪ A1完成后进行A2、B1；A2完成后进行A3、 B2；A2、B1完成后进行B2；A3、B2完成 后进行B3
3.虚箭线在双代号网络图中的应用 某基础工程，施工过程为：挖槽12d,打垫层3d,砌墙 基9d,回填6d;采用分三段流水施工方法，试绘制双 代号网络图。 填2 逻辑关系错误！ 挖土3与垫层1无逻辑关系： 垫层3与砌筑1无逻辑关系（人员、工作面、工艺均无）； 砌筑3与回填1无逻辑关系。 结论：出现“两进两出”及以上节点时，应特别注意逻辑关 系。一般可使用虚工序来避免这种节点
挖1 垫1 砌1 填1 挖2 垫2 砌2 填2 挖3 垫3 砌3 填3 1 1 1 4 4 4 3 3 3 2 2 2 3. 虚箭线在双代号网络图中的应用 ▪ 逻辑关系错误！ ▪ 挖土3与垫层1无逻辑关系； ▪ 垫层3与砌筑1无逻辑关系（人员、工作面、工艺均无）； ▪ 砌筑3与回填1无逻辑关系。 ▪ 结论：出现“两进两出”及以上节点时，应特别注意逻辑关 系。一般可使用虚工序来避免这种节点。 某基础工程，施工过程为：挖槽12d，打垫层3d，砌墙 基9d，回填6d；采用分三段流水施工方法，试绘制双 代号网络图。 1 2 3 5 4 6 8 7 9 10 11
改正如下： 可见，在绘制双代号网络图时虚箭线的应用是非 常重要的，同时，虚箭线的数量应以必不可少为 限度，多余的须删除，因为每增加一条虚箭线， 般就要相应地增加节点，这将使图面繁杂，增 加绘图工作量及时间参数计算量
挖1 垫1 砌1 填1 4 1 3 2 挖2 垫2 砌2 填2 4 1 3 2 挖 7 3 垫3 砌3 填3 4 1 3 2 1 2 3 4 5 6 7 9 10 11 12 13 14 8 ▪ 改正如下： 可见，在绘制双代号网络图时虚箭线的应用是非 常重要的，同时，虚箭线的数量应以必不可少为 限度，多余的须删除，因为每增加一条虚箭线， 一般就要相应地增加节点，这将使图面繁杂，增 加绘图工作量及时间参数计算量
·4.网络图的编号 ■为方便时间参数的计算，网络图中各项工作的逻 辑关系理顺后，即可进行节点编号。 ·网络图的节点编号应遵循以下两条规则： 1)工作的箭头节点的编号“”，一般应大于箭尾 节点“”。编号时号码应从小到大，箭头节点编号 必须在其前面的所有箭尾节点都已编号之后进行。 2)在一个网络计划中，所有的节点不能出现重复 的编号。考虑到有时可能在网络图中会增添或改 动某些工作，在节点编号时，可预先留出备用的 节点号，即采用不连续编号的方法，以便于调整
▪ 4. 网络图的编号 ▪ 为方便时间参数的计算，网络图中各项工作的逻 辑关系理顺后，即可进行节点编号。 ▪ 网络图的节点编号应遵循以下两条规则： ▪ 1）工作的箭头节点的编号“j”，一般应大于箭尾 节点“i”。编号时号码应从小到大，箭头节点编号 必须在其前面的所有箭尾节点都已编号之后进行。 ▪ 2）在一个网络计划中，所有的节点不能出现重复 的编号。考虑到有时可能在网络图中会增添或改 动某些工作，在节点编号时，可预先留出备用的 节点号，即采用不连续编号的方法，以便于调整
5.网络图绘图示例 试根据表13-2给出的各项工作逻辑关系，绘制双代号网 络图。绘图时，可根据逻辑关系由前至后依次将各工作 逐个绘出，然后由后向前进行检查，之后修改、整理、 简化，注意绘图规则和虚箭线的正确应用。本例绘图结 果如图13-13所示。 表13-2各工作间的逻辑关系 工作 紧前工作 紧后工作 工作 紧前工作 紧后工作 C,E,F A,B G,H E, A,B H G D, E E,F
▪ 5. 网络图绘图示例 ▪ 试根据表13-2给出的各项工作逻辑关系，绘制双代号网 络图。绘图时，可根据逻辑关系由前至后依次将各工作 逐个绘出，然后由后向前进行检查，之后修改、整理、 简化，注意绘图规则和虚箭线的正确应用。本例绘图结 果如图13-13所示。 工作 紧前工作 紧后工作 工作 紧前工作 紧后工作 A — C，E，F E A，B G，H B — E，F F A，B H C A D G D，E — D C G H E，F — 表13-2 各工作间的逻辑关系
