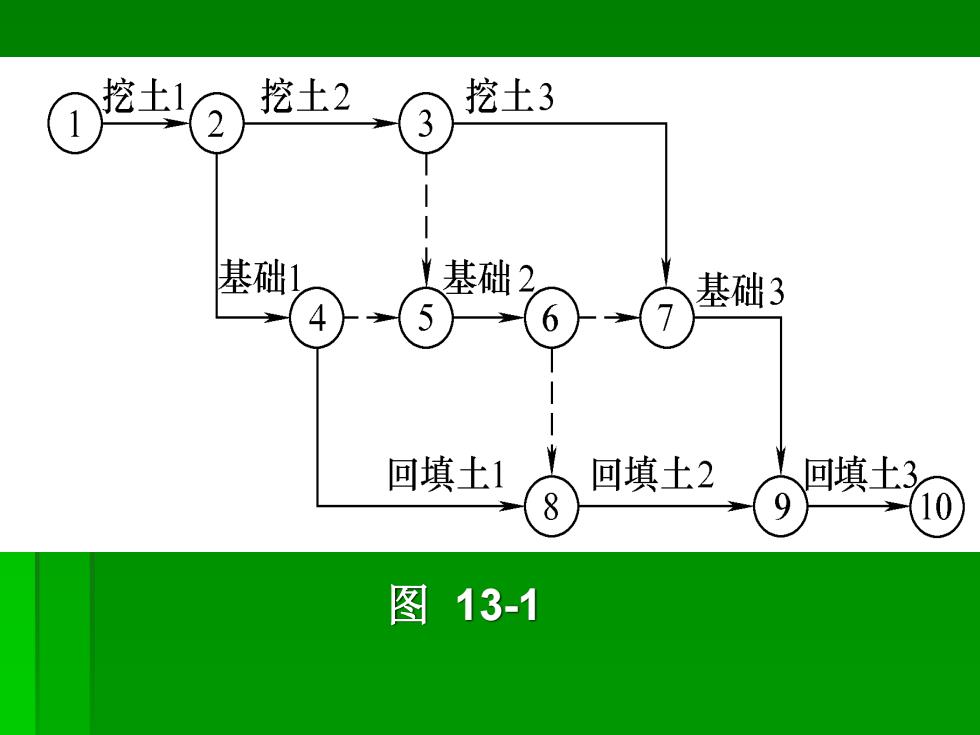

1 挖土1 挖土2 挖土3 2 3 基础1 基础2 基础3 6 回填土1 回填土2 回填土 8 10 图13-1
图 13-1
13.2.1双代号网络图的构成与基本符号 ·箭线、节点、线路是构成双代号网络图的三要素。 1.箭线（工作） 在双代号网络图中，一条箭线与其两端的节点表示 一项工作，如支模板、绑钢筋、浇混凝土、拆模板 等。但所包括的工作范围可大可小，视情况而定， 故也可用来表示一项分部工程、一项工程的主体结 构、装修工程，甚至某一项工程的全部施工过程。 任何一项工作要占用一定的时间、消耗一定的劳动 资源，由于技术上的需要（例如混凝土养护、屋面 找平层干燥等)而引起的间歇等待时间也应作为一 项工作来看待，在网络图中也应用一条箭线来表示
▪ 13.2.1 双代号网络图的构成与基本符号 ▪ 箭线、节点、线路是构成双代号网络图的三要素。 ▪ 1. 箭线（工作） ▪ 在双代号网络图中，一条箭线与其两端的节点表示 一项工作，如支模板、绑钢筋、浇混凝土、拆模板 等。但所包括的工作范围可大可小，视情况而定， 故也可用来表示一项分部工程、一项工程的主体结 构、装修工程，甚至某一项工程的全部施工过程。 ▪ 任何一项工作要占用一定的时间、消耗一定的劳动 资源，由于技术上的需要（例如混凝土养护、屋面 找平层干燥等）而引起的间歇等待时间也应作为一 项工作来看待，在网络图中也应用一条箭线来表示
箭线所指的方向表示工作进行的方向，一 条箭线表示工作的全部内容，箭尾表示该 工作的开始，箭头表示该工作的结束。工 作名称应注在箭线水平部分的上方，工作 的持续时间（也称作业时间）则注在下方， 如图13-2所示。 (工作名称 支模板 绑钢筋 持续时间 4 4 图13-2
▪ 箭线所指的方向表示工作进行的方向，一 条箭线表示工作的全部内容，箭尾表示该 工作的开始，箭头表示该工作的结束。工 作名称应注在箭线水平部分的上方，工作 的持续时间（也称作业时间）则注在下方， 如图13-2所示。 图 13-2
两项工作前后连续进行时，紧靠其前面的 工作叫紧前工作，紧靠其后面的工作叫紧 后工作，与之平行的叫做平行工作，该工 作本身则称“本工作”，如图13-3所示。 支模板 (平行工作) 支模板 绑钢筋 浇混凝土 (紧前工作 (本工作) (紧后工作) 图13-3
▪ 两项工作前后连续进行时，紧靠其前面的 工作叫紧前工作，紧靠其后面的工作叫紧 后工作，与之平行的叫做平行工作，该工 作本身则称“本工作”，如图13-3所示。 图 13-3
在双代号网络图中，还有一种一端带箭头 的虚线，称为虚箭线，它表示一项工作是 虚拟的，工程中实际并不存在，它不占用 时间，不消耗资源，它的主要作用是在网 络图中解决工作之间的连接关系问题。虚 工作的表示方法如图13-4所示。 图13-4
▪ 在双代号网络图中，还有一种一端带箭头 的虚线，称为虚箭线，它表示一项工作是 虚拟的，工程中实际并不存在，它不占用 时间，不消耗资源，它的主要作用是在网 络图中解决工作之间的连接关系问题。虚 工作的表示方法如图13-4所示。 图 13-4
