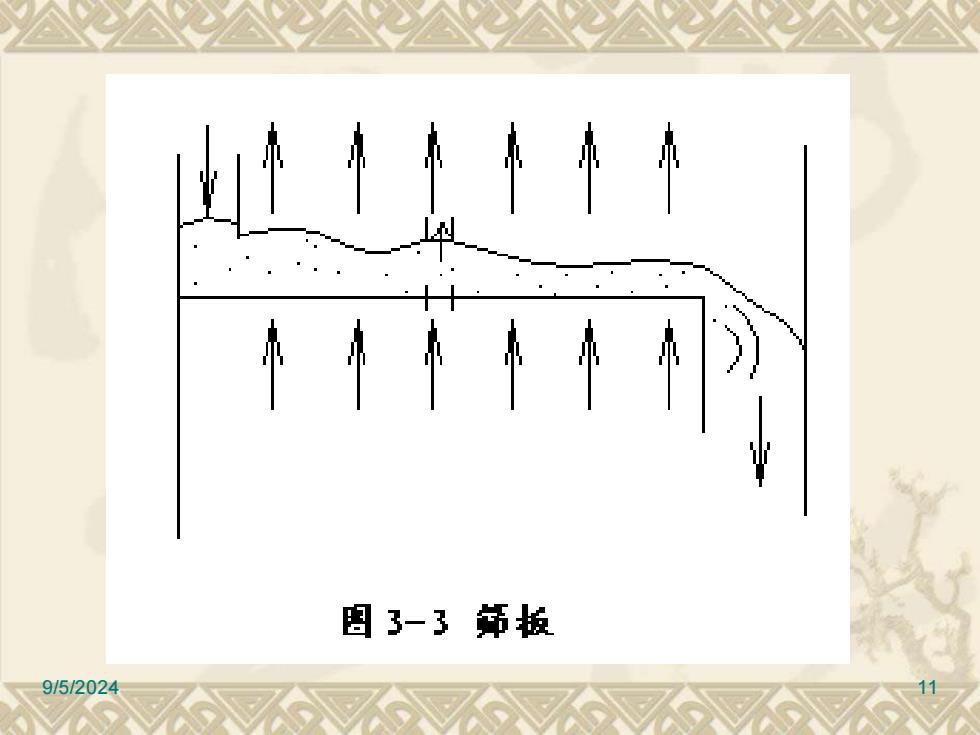

来木系 1f4线 图3-3韩扳 9/5/2024
9/5/2024 11

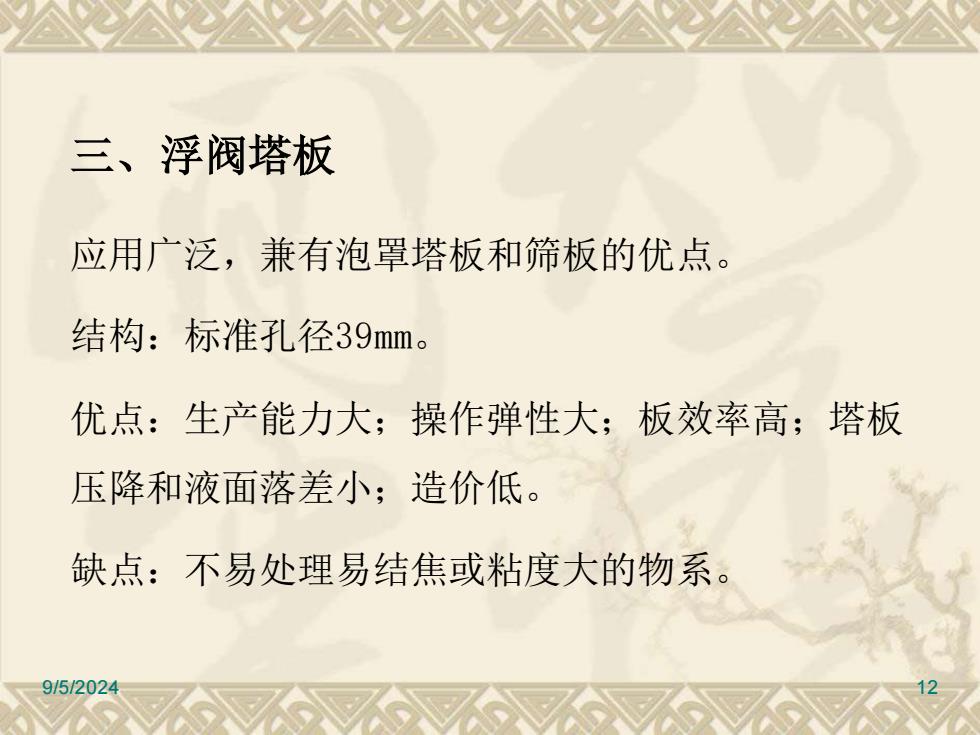

三、浮阀塔板 应用广泛，兼有泡罩塔板和筛板的优点。 结构：标准孔径39mm。 优点：生产能力大；操作弹性大；板效率高；塔板 压降和液面落差小；造价低。 缺点：不易处理易结焦或粘度大的物系。 9/5/2024
9/5/2024 12 三、浮阀塔板 应用广泛，兼有泡罩塔板和筛板的优点。 结构：标准孔径39mm。 优点：生产能力大；操作弹性大；板效率高；塔板 压降和液面落差小；造价低。 缺点：不易处理易结焦或粘度大的物系

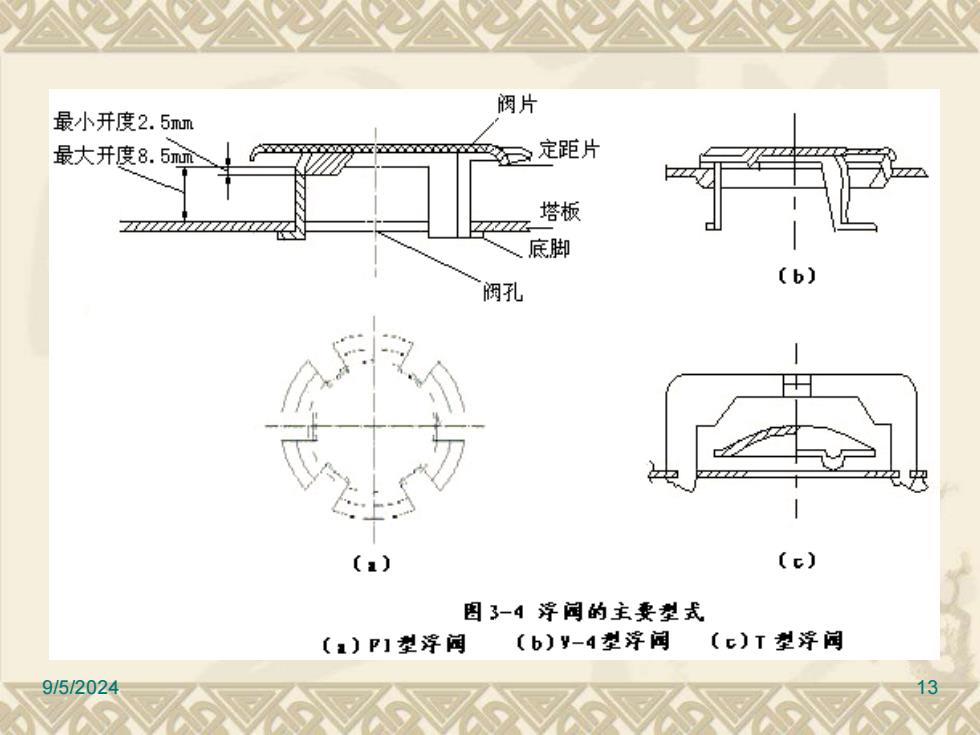

阀片 最小开度2.5mum 最大开度8.5mm 三定距片 塔板 底脚 （b) 阀孔 (a) c) 图3-4浮问的主妻型式 〔a)P1型浮问(b)y-4型浮闰〔c)T型浮问 91/5/2024 13
9/5/2024 13

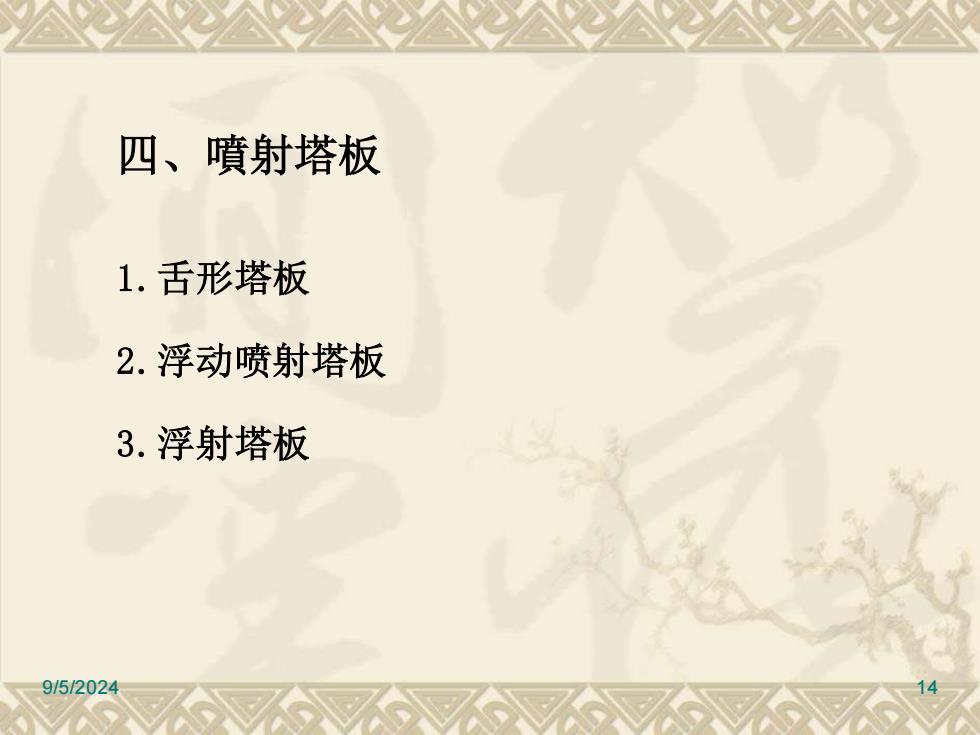

四、噴射塔板 1.舌形塔板 2.浮动喷射塔板 3.浮射塔板 9/5/2024
9/5/2024 14 四、噴射塔板 1.舌形塔板 2.浮动喷射塔板 3.浮射塔板

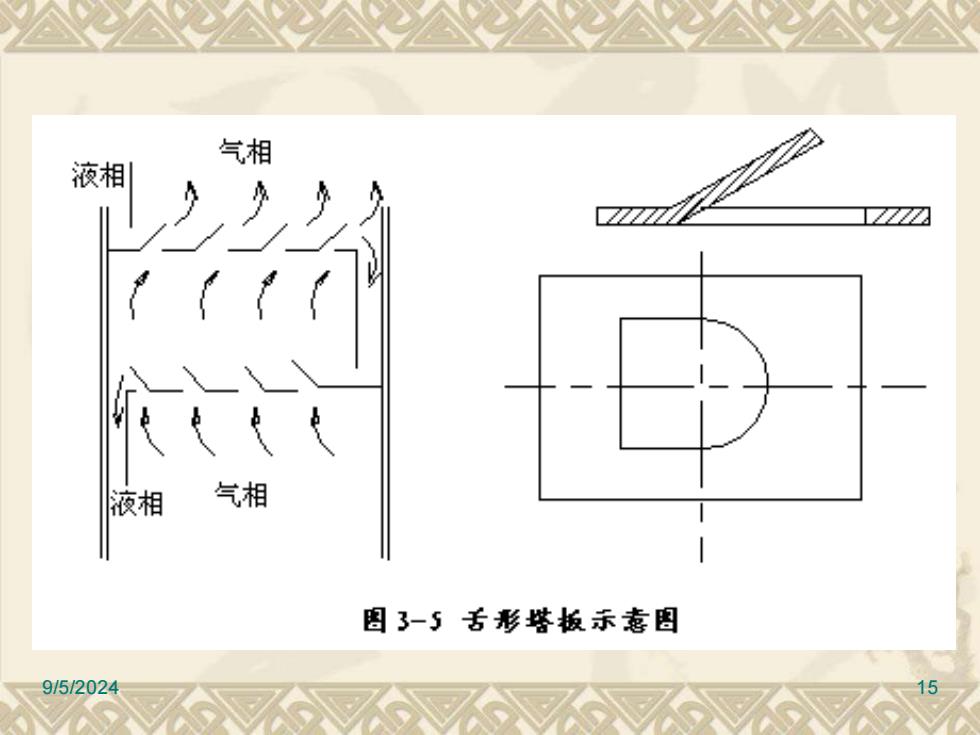

气相 液相 液相 气相 图3-5舌形塔板示意图 9/5/2024 15
9/5/2024 15
