第一节板式塔 气相流动：靠压强差由下到上。 液相流动：靠重力由上至下。 9/52024
9/5/2024 6 第一节 板式塔 气相流动：靠压强差由下到上。 液相流动：靠重力由上至下
3-1-1 塔板类型 错流塔板：在塔板上气液两相呈错流流动。 逆流塔板：气液两相以逆流的方式穿过塔板。 9/5/202
9/5/2024 7 3-1-1 塔板类型 错流塔板：在塔板上气液两相呈错流流动。 逆流塔板：气液两相以逆流的方式穿过塔板

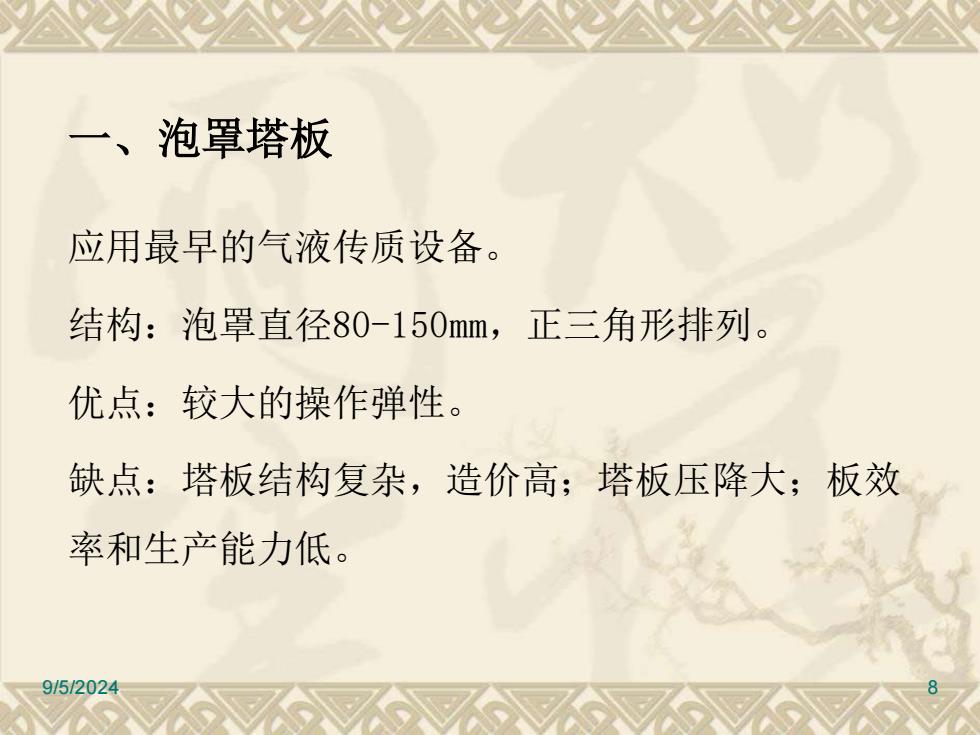

一、泡罩塔板 应用最早的气液传质设备。 结构：泡罩直径80-150mm,正三角形排列。 优点：较大的操作弹性。 缺点：塔板结构复杂，造价高；塔板压降大；板效 率和生产能力低。 9/52024
9/5/2024 8 一、泡罩塔板 应用最早的气液传质设备。 结构：泡罩直径80-150mm，正三角形排列。 优点：较大的操作弹性。 缺点：塔板结构复杂，造价高；塔板压降大；板效 率和生产能力低

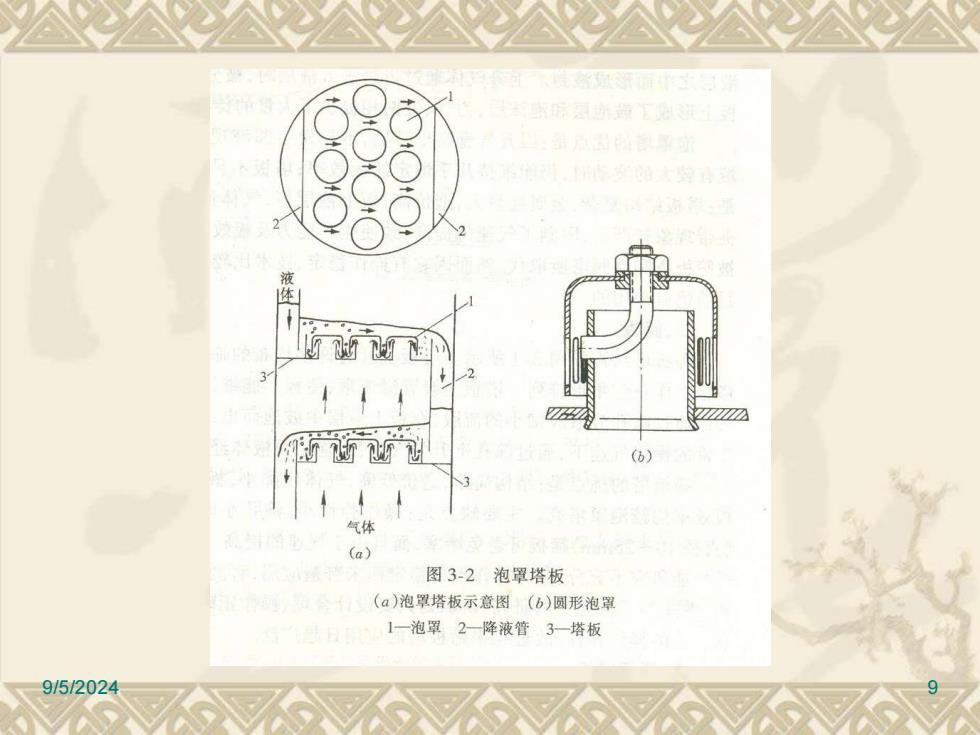

体 0☑ () 气体 (a) 图3-2泡罩塔板 (a)泡罩塔板示意图(b)圆形泡罩 1一泡罩2一降液管3一塔板 9/5/2024
9/5/2024 9
二、筛板 结构：孔径3-8mm,正三角形排列。 优点：塔板结构简单，造价低；塔板压降小；板效 率和生产能力较高。 缺点：操作弹性小。易堵（改进方法，采用大孔径 10-25mm)。 9/52024
9/5/2024 10 二、筛板 结构：孔径3-8mm，正三角形排列。 优点：塔板结构简单，造价低；塔板压降小；板效 率和生产能力较高。 缺点：操作弹性小。易堵（改进方法，采用大孔径 10-25 mm）
