图3-6浮舌塔板示意图 9/5/2024
9/5/2024 16
3-1-2 板式塔的流体力学性能 评价塔设备性能的主要指标：生产能力、塔板效率、 操作弹性、塔板压强降。 这些指标和塔板结构及塔内气液两相流体力学性能 密切相关。 流体力学性能包括：塔板压降、液泛、雾沫夹带、 漏液、液面落差。 9/5/2024
9/5/2024 17 3-1-2 板式塔的流体力学性能 评价塔设备性能的主要指标：生产能力、塔板效率、 操作弹性、塔板压强降。 这些指标和塔板结构及塔内气液两相流体力学性能 密切相关。 流体力学性能包括：塔板压降、液泛、雾沫夹带、 漏液、液面落差
一、 塔板压降 干板压降、板上充气液层的静压降、液体表面张力 产生的压降。 二、液泛（淹塔) 降液管内液体不能顺利下流，造成板上积液。 原因：气速或液速过大，与流体物性、塔板结构、 板间距有关。 915/2024
9/5/2024 18 一、塔板压降 干板压降、板上充气液层的静压降、液体表面张力 产生的压降。 二、液泛（淹塔） 降液管内液体不能顺利下流，造成板上积液。 原因：气速或液速过大，与流体物性、塔板结构、 板间距有关

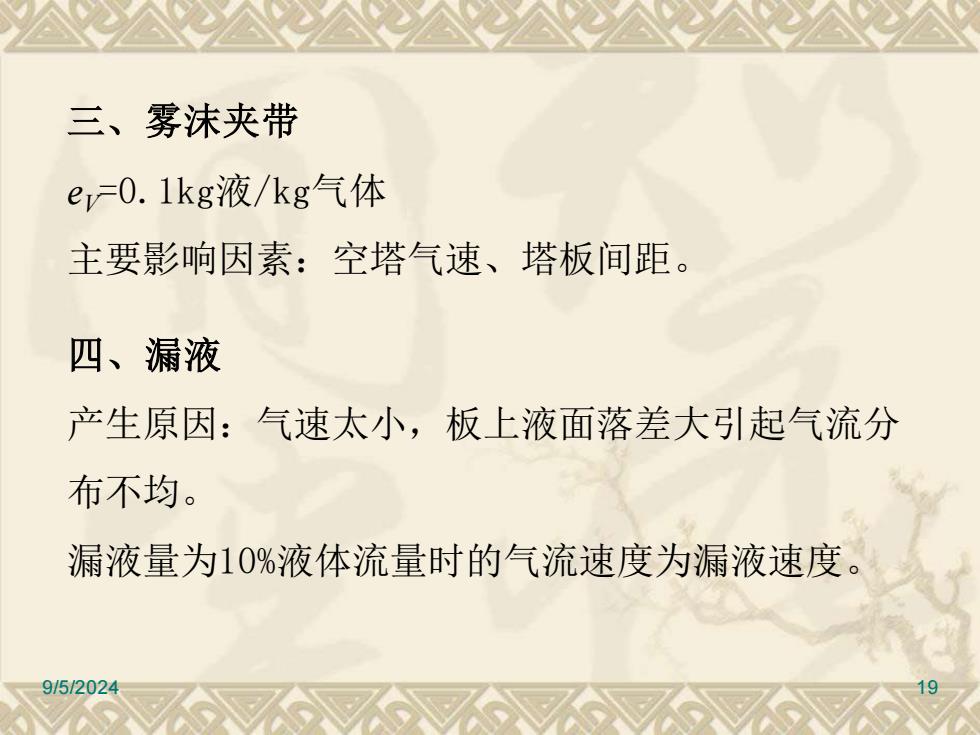

三、雾沫夹带 e0.1kg液/kg气体 主要影响因素：空塔气速、塔板间距。 四、漏液 产生原因：气速太小，板上液面落差大引起气流分 布不均。 漏液量为10%液体流量时的气流速度为漏液速度。 9/5/202
9/5/2024 19 三、雾沫夹带 eV=0.1kg液/kg气体 主要影响因素：空塔气速、塔板间距。 四、漏液 产生原因：气速太小，板上液面落差大引起气流分 布不均。 漏液量为10%液体流量时的气流速度为漏液速度
五、液面落差 克服板面和板上部件的阻力。 影响因素：塔板结构、塔径、流体流量。 六、负荷性能图 雾沫夹带线、液泛线、液相负荷上限线、漏液线、 液相负荷下限线。 操作弹性：操作线与负荷性能图上曲线的两个交点 的气体流量之比。 9/52024
9/5/2024 20 五、液面落差 克服板面和板上部件的阻力。 影响因素：塔板结构、塔径、流体流量。 六、负荷性能图 雾沫夹带线、液泛线、液相负荷上限线、漏液线、 液相负荷下限线。 操作弹性：操作线与负荷性能图上曲线的两个交点 的气体流量之比
