B用图钉把橡皮条的一端固定在板上的A点，在橡皮条的另一 端拴上两条细绳，细绳的另一端系着绳套； C用两个弹簧测力计分别钩住绳套，互成角度地拉橡皮条，使 橡皮条伸长，结点到达某一位置O,记录下O点的位置，读出两 个弹簧测力计的示数； D.只用一只弹簧测力计，通过细绳套拉橡皮条使其伸长，读出 弹簧测力计的示数，记下细绳的方向； E按选好的标度，用铅笔和刻度尺作出用两个弹簧测力计拉 橡皮条时的拉力F和F,的图示并用平行四边形定则求出合 力F;

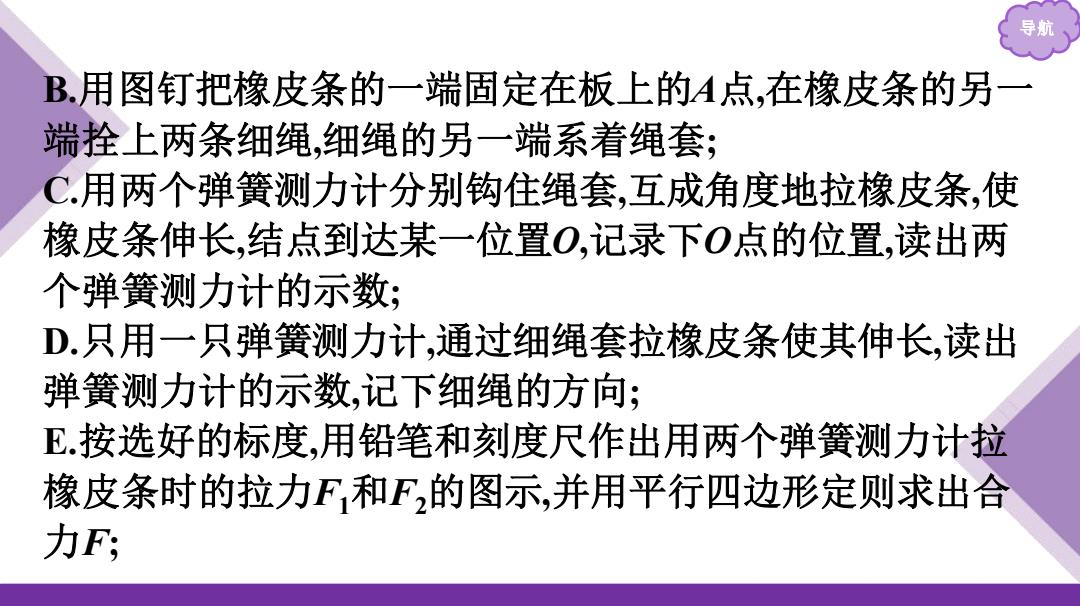

导航 B.用图钉把橡皮条的一端固定在板上的A点,在橡皮条的另一 端拴上两条细绳,细绳的另一端系着绳套; C.用两个弹簧测力计分别钩住绳套,互成角度地拉橡皮条,使 橡皮条伸长,结点到达某一位置O,记录下O点的位置,读出两 个弹簧测力计的示数; D.只用一只弹簧测力计,通过细绳套拉橡皮条使其伸长,读出 弹簧测力计的示数,记下细绳的方向; E.按选好的标度,用铅笔和刻度尺作出用两个弹簧测力计拉 橡皮条时的拉力F1和F2的图示,并用平行四边形定则求出合 力F;
导 F按同一标度作出只用一个弹簧测力计拉橡皮条时拉力F的 图示； G.比较F和F的大小和方向，看它们是否相同，得出结论。 ①上述步骤中，有重要遗漏的步骤的序号是 和 ②遗漏的内容分别是 和

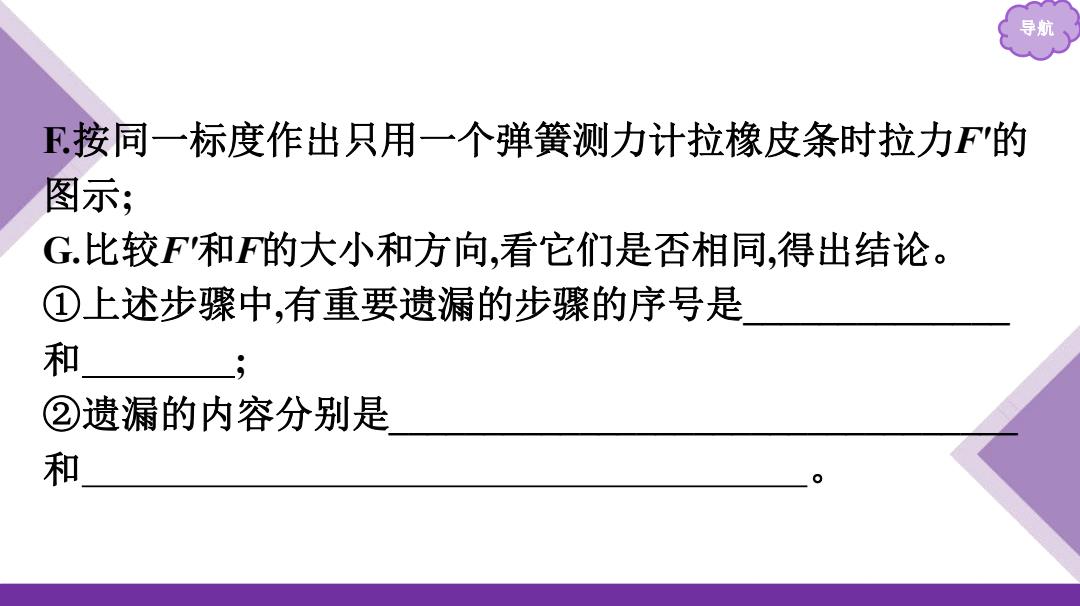

导航 F.按同一标度作出只用一个弹簧测力计拉橡皮条时拉力F'的 图示; G.比较F'和F的大小和方向,看它们是否相同,得出结论。 ①上述步骤中,有重要遗漏的步骤的序号是______________ 和 ; ②遗漏的内容分别是_________________________________ 和
导 答案：(1)F'(2)B(3)①CD ②C中应加上“记下两条细 绳的方向”D中应说明把橡皮条的结点拉到同一位置O” 解析：1)由一个弹簧测力计拉橡皮条至O,点的拉力一定沿AO 方向；而两个弹簧测力计拉橡皮条至O点，根据平行四边形定 则作出两弹簧测力计拉力的合力，由于误差的存在，不一定沿 AO方向，故一定沿AO方向的是F'。 (2)一个力的作用效果与两个力的作用效果相同，它们的作用 效果可以等效替代，故选项B正确

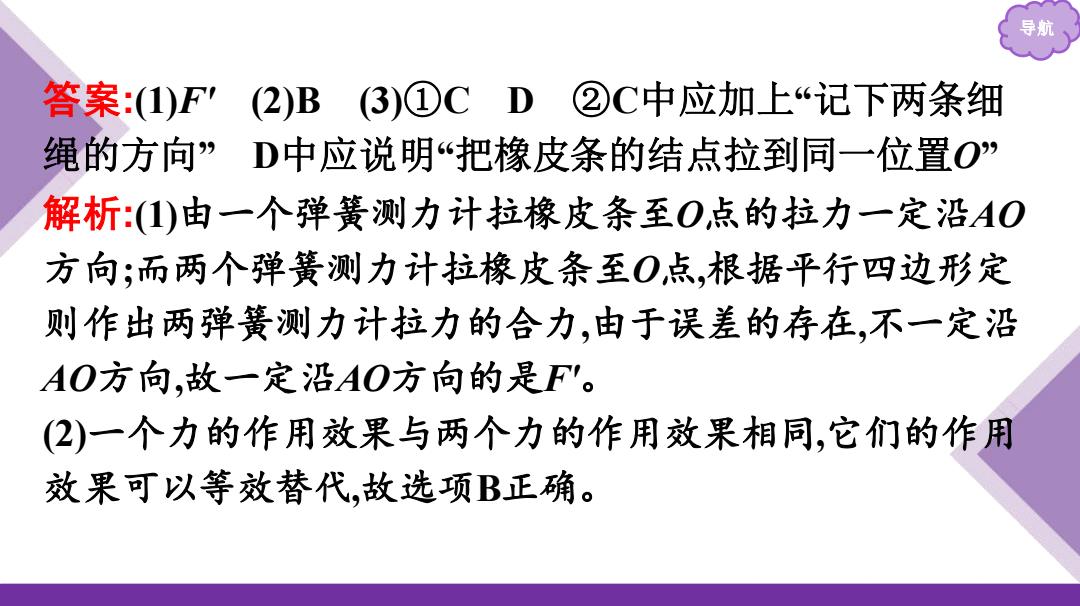

导航 答案:(1)F' (2)B (3)①C D ②C中应加上“记下两条细 绳的方向” D中应说明“把橡皮条的结点拉到同一位置O” 解析:(1)由一个弹簧测力计拉橡皮条至O点的拉力一定沿AO 方向;而两个弹簧测力计拉橡皮条至O点,根据平行四边形定 则作出两弹簧测力计拉力的合力,由于误差的存在,不一定沿 AO方向,故一定沿AO方向的是F'。 (2)一个力的作用效果与两个力的作用效果相同,它们的作用 效果可以等效替代,故选项B正确
导航 3)①根据验证力的平行四边形定则实验的操作规程可知，有 重要遗漏的步骤的序号是C、D。 ②在C中未记下两条细绳的方向，D中未说明是否把橡皮条的 结点拉到同一位置O

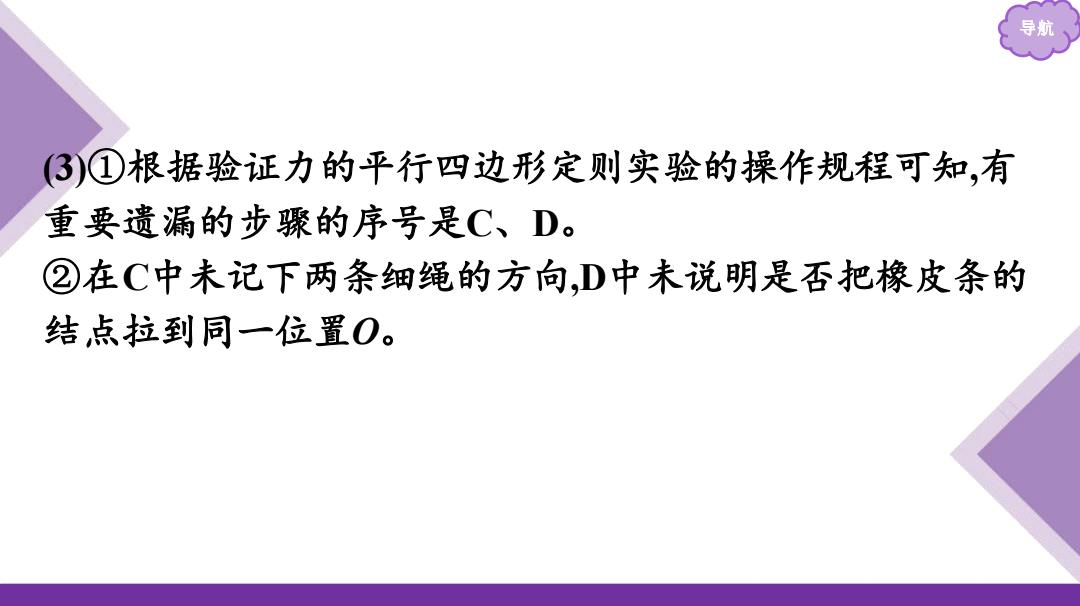

导航 (3)①根据验证力的平行四边形定则实验的操作规程可知,有 重要遗漏的步骤的序号是C、D。 ②在C中未记下两条细绳的方向,D中未说明是否把橡皮条的 结点拉到同一位置O
