导期 实验步骤 1.装置安装。 在方木板上用图钉固定一张白纸，如图甲，橡皮条的一端连接 轻质小圆环，在小圆环上系两个细绳套，橡皮条另一端固定，长 度为GE。 77777 777 甲 乙 丙
导航 实验步骤 1.装置安装。 在方木板上用图钉固定一张白纸,如图甲,橡皮条的一端连接 轻质小圆环,在小圆环上系两个细绳套,橡皮条另一端固定,长 度为GE
导 2.两个弹簧测力计的使用。 如图乙，用手通过两个弹簧测力计互成角度地共同拉动小圆 环，使小圆环处于O点，橡皮条伸长的长度为OE。用铅笔描下 O点位置、细绳套的方向，并记录两弹簧测力计的读数。 3.一个弹簧测力计的使用。 如图丙，改用一个弹簧测力计单独拉住小圆环，仍使它处于0 点，记下弹簧测力计的读数和细绳套的方向
导航 2.两个弹簧测力计的使用。 如图乙,用手通过两个弹簧测力计互成角度地共同拉动小圆 环,使小圆环处于O点,橡皮条伸长的长度为OE。用铅笔描下 O点位置、细绳套的方向,并记录两弹簧测力计的读数。 3.一个弹簧测力计的使用。 如图丙,改用一个弹簧测力计单独拉住小圆环,仍使它处于O 点,记下弹簧测力计的读数和细绳套的方向

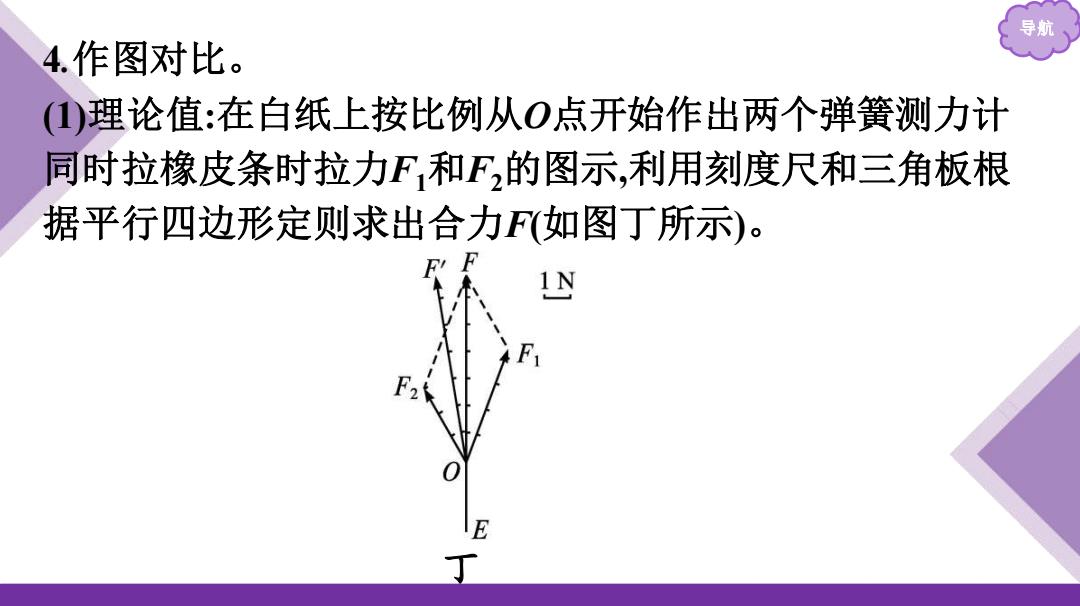

导航 4作图对比。 ()理论值：在白纸上按比例从O点开始作出两个弹簧测力计 同时拉橡皮条时拉力F和F,的图示，利用刻度尺和三角板根 据平行四边形定则求出合力F(如图丁所示)
导航 4.作图对比。 (1)理论值:在白纸上按比例从O点开始作出两个弹簧测力计 同时拉橡皮条时拉力F1和F2的图示,利用刻度尺和三角板根 据平行四边形定则求出合力F(如图丁所示)。 丁
(2)测量值：按同样的比例用刻度尺从O点起作出一个弹簧测 力计拉橡皮条时拉力F的图示。 (3)相比较：比较F与用平行四边形定则求得的合力F在实验 误差允许的范围内是否重合。 5.重复。 改变两个分力F,和F,的大小和方向，再重复实验两次，比较每 次的F与F在实验误差允许的范围内是否相等
导航 (2)测量值:按同样的比例用刻度尺从O点起作出一个弹簧测 力计拉橡皮条时拉力F'的图示。 (3)相比较:比较F'与用平行四边形定则求得的合力F在实验 误差允许的范围内是否重合。 5.重复。 改变两个分力F1和F2的大小和方向,再重复实验两次,比较每 次的F与F'在实验误差允许的范围内是否相等
导 误差分析 1.使用中，弹簧测力计的弹簧和外壳之间、指针和外壳之间有 摩擦力存在会造成误差。 2.两次测量拉力时，橡皮条的结点没有完全拉到同一点会造成 偶然误差。 3.两个分力的夹角太小或太大，F、F,数值太小，应用平行四 边形定则作图时，会造成偶然误差
导航 误差分析 1.使用中,弹簧测力计的弹簧和外壳之间、指针和外壳之间有 摩擦力存在会造成误差。 2.两次测量拉力时,橡皮条的结点没有完全拉到同一点会造成 偶然误差。 3.两个分力的夹角太小或太大,F1、F2数值太小,应用平行四 边形定则作图时,会造成偶然误差
