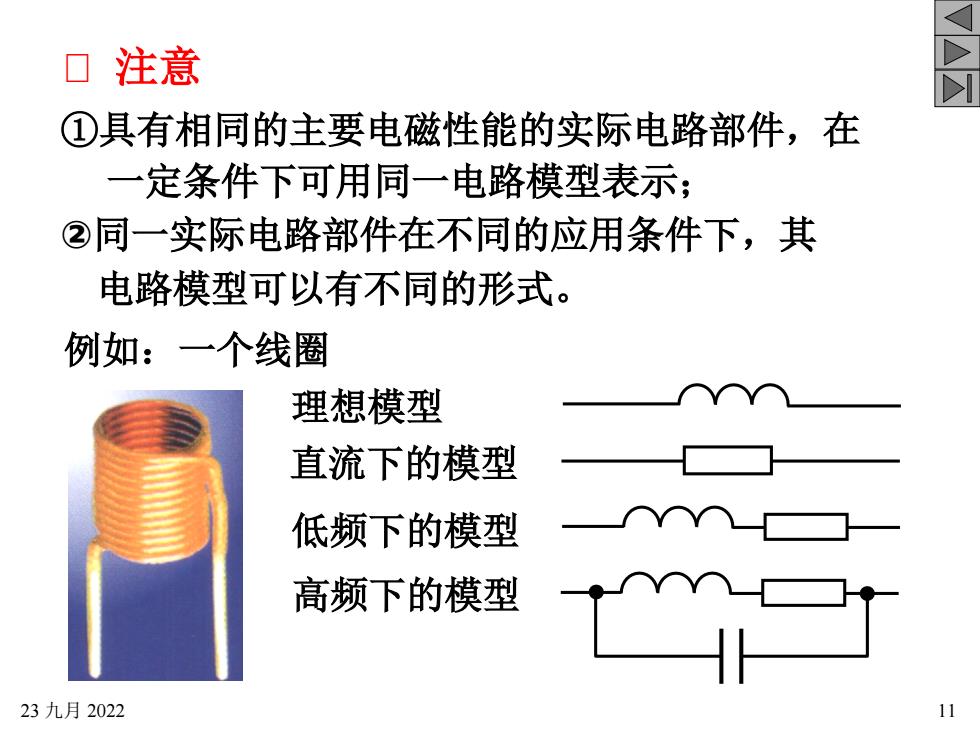

V注意M①具有相同的主要电磁性能的实际电路部件，在一定条件下可用同一电路模型表示：②同一实际电路部件在不同的应用条件下，其电路模型可以有不同的形式。例如：一个线圈理想模型直流下的模型低频下的模型高频下的模型23九月202211
23 九月 2022 11 例如：一个线圈 高频下的模型 直流下的模型 低频下的模型 ①具有相同的主要电磁性能的实际电路部件，在 ②同一实际电路部件在不同的应用条件下，其 一定条件下可用同一电路模型表示； 电路模型可以有不同的形式。 理想模型 注意
V电流和电压的参考方向812M口电路中的主要物理量有电压、电流、电荷、磁链、能量、电功率等。在线性电路分析中人们主要关心的物理量是电流、电压和功率。1.电流的参考方向·电流：带电粒子有规则的定向运动。·电流强度：单位时间内通过导体横截面的电荷量I q(t)dq(t)deli(t)lim?tdtOto·单位：A(安)、kA、mA、A1kA=103A， 1mA=10-3A ，1 A=10-6A23九月202212
23 九月 2022 12 §1―2 电流和电压的参考方向 电路中的主要物理量有电压、电流、电荷、磁链、 能量、电功率等。在线性电路分析中人们主要关 心的物理量是电流、电压和功率。 • 电流：带电粒子有规则的定向运动。 1.电流的参考方向 i(t) = del lim t 0 q(t) t dq(t) dt • 电流强度：单位时间内通过导体横截面的电荷量。 • 单位：A (安)、kA、mA、 A 1kA=103A， 1mA=10-3A ， 1 A=10-6A

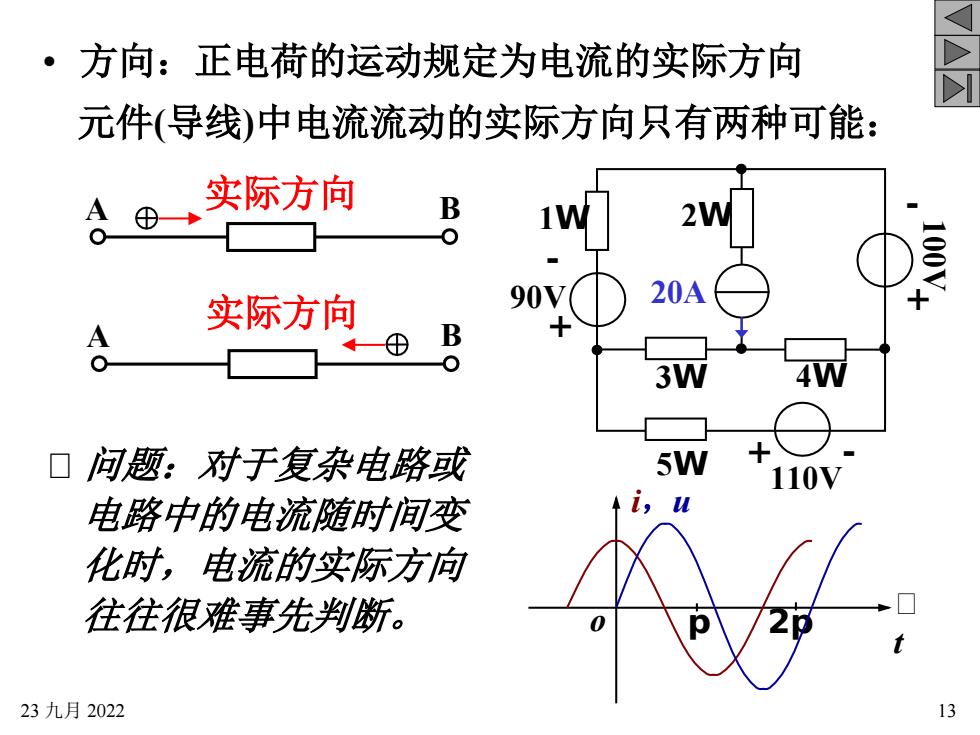

V·方向：正电荷的运动规定为电流的实际方向M元件（导线）中电流流动的实际方向只有两种可能：。田→实际方向B2W1W100V0O20A90V+实际方向+BA④004W3W+5W■问题：对于复杂电路或110Vu电路中的电流随时间变化时，电流的实际方向往往很难事先判断。2p0pt1323九月2022
23 九月 2022 13 元件(导线)中电流流动的实际方向只有两种可能： • 方向：正电荷的运动规定为电流的实际方向 问题：对于复杂电路或 电路中的电流随时间变 化时，电流的实际方向 往往很难事先判断。 A 实际方向 B A B 实际方向 - + 90V 1W 20A 2W - +100V 3W 4W + - 110V 5W o i，u t p 2p

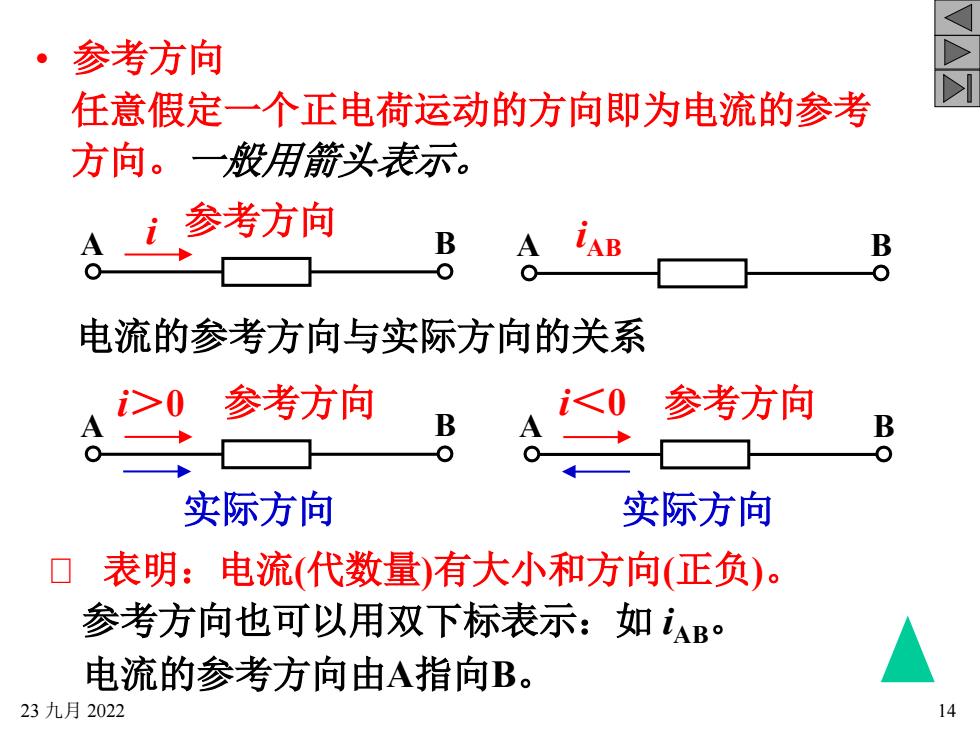

V参考方向-M任意假定一个正电荷运动的方向即为电流的参考方向。一般用箭头表示。参考方向BBAAB0000电流的参考方向与实际方向的关系参考方向参考方向i<0>0BBAA000实际方向实际方向表明：电流(代数量)有大小和方向(正负)参考方向也可以用双下标表示：如iAB°电流的参考方向由A指向B23九月202214
23 九月 2022 14 任意假定一个正电荷运动的方向即为电流的参考 方向。一般用箭头表示。 • 参考方向 电流的参考方向与实际方向的关系 A B 参考方向 A B 参考方向 实际方向 A B 参考方向 实际方向 i＞0 i＜0 表明：电流(代数量)有大小和方向(正负)。 i 参考方向也可以用双下标表示：如 iAB。 A iAB B 电流的参考方向由A指向B

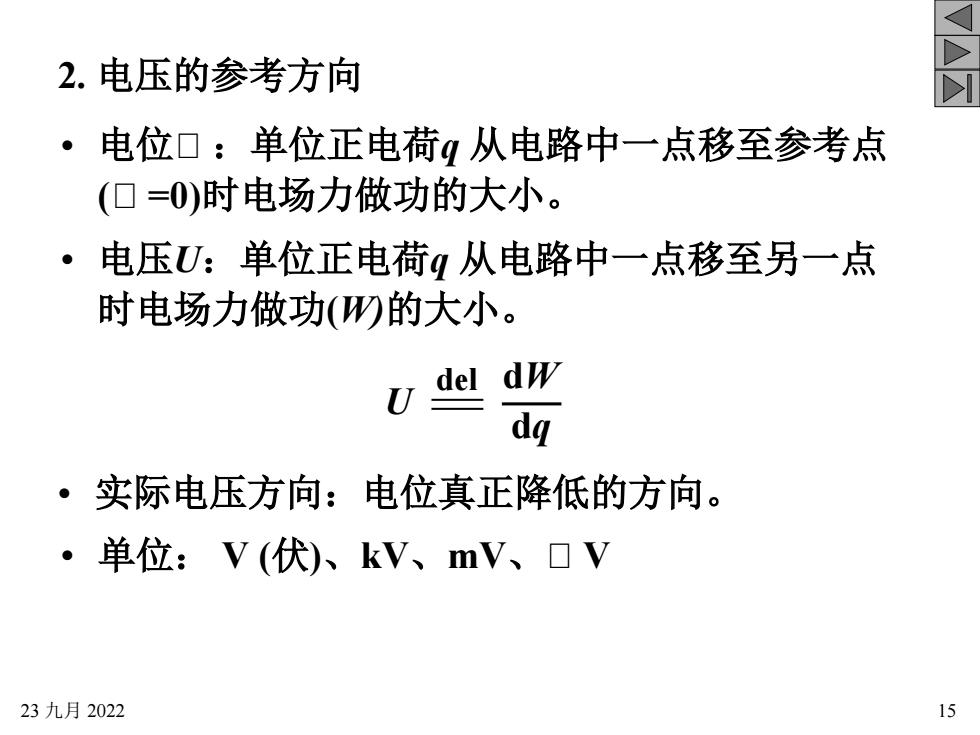

V2.电压的参考方向M·电位口：单位正电荷从电路中一点移至参考点(口=0)时电场力做功的大小。·电压U：单位正电荷q从电路中一点移至另一点时电场力做功(W)的大小。del dw0dq·实际电压方向：电位真正降低的方向。·单位：V(伏)、kV、mV、2V1523九月2022
23 九月 2022 15 • 电位 ：单位正电荷q 从电路中一点移至参考点 ( =0)时电场力做功的大小。 • 电压U：单位正电荷q 从电路中一点移至另一点 时电场力做功(W)的大小。 2. 电压的参考方向 U del dW dq • 实际电压方向：电位真正降低的方向。 • 单位： V (伏)、kV、mV、 V
