十五 普通高等教育“十五”国家级规划教材配套参考书 电路 第5版 学习指导与习题分析 刘崇新罗先觉 高等教育出版社

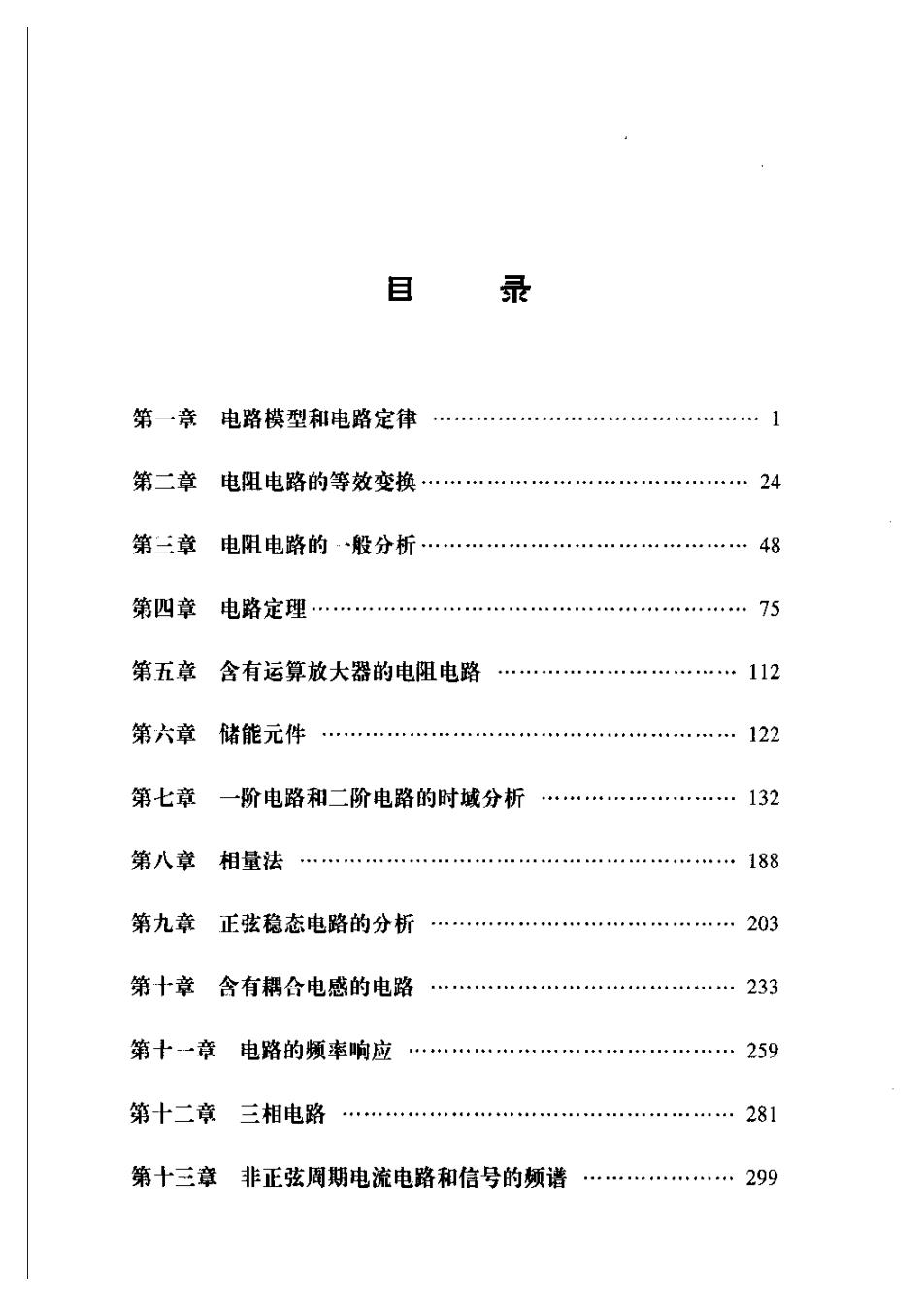

目录第一章电路模型和电路定律第二章24电阻电路的等效变换第三章电阻电路的般分析48第四章电路定理75第五章含有运算放大器的电阻电路112第六章储能元件122第七章132一阶电路和二阶电路的时域分析第八章相量法188第九章正弦稳态电路的分析203第十章含有耦合电感的电路233第十一章电路的频率响应259第十二章三相电路281第十三章非正弦周期电流电路和信号的频谱299

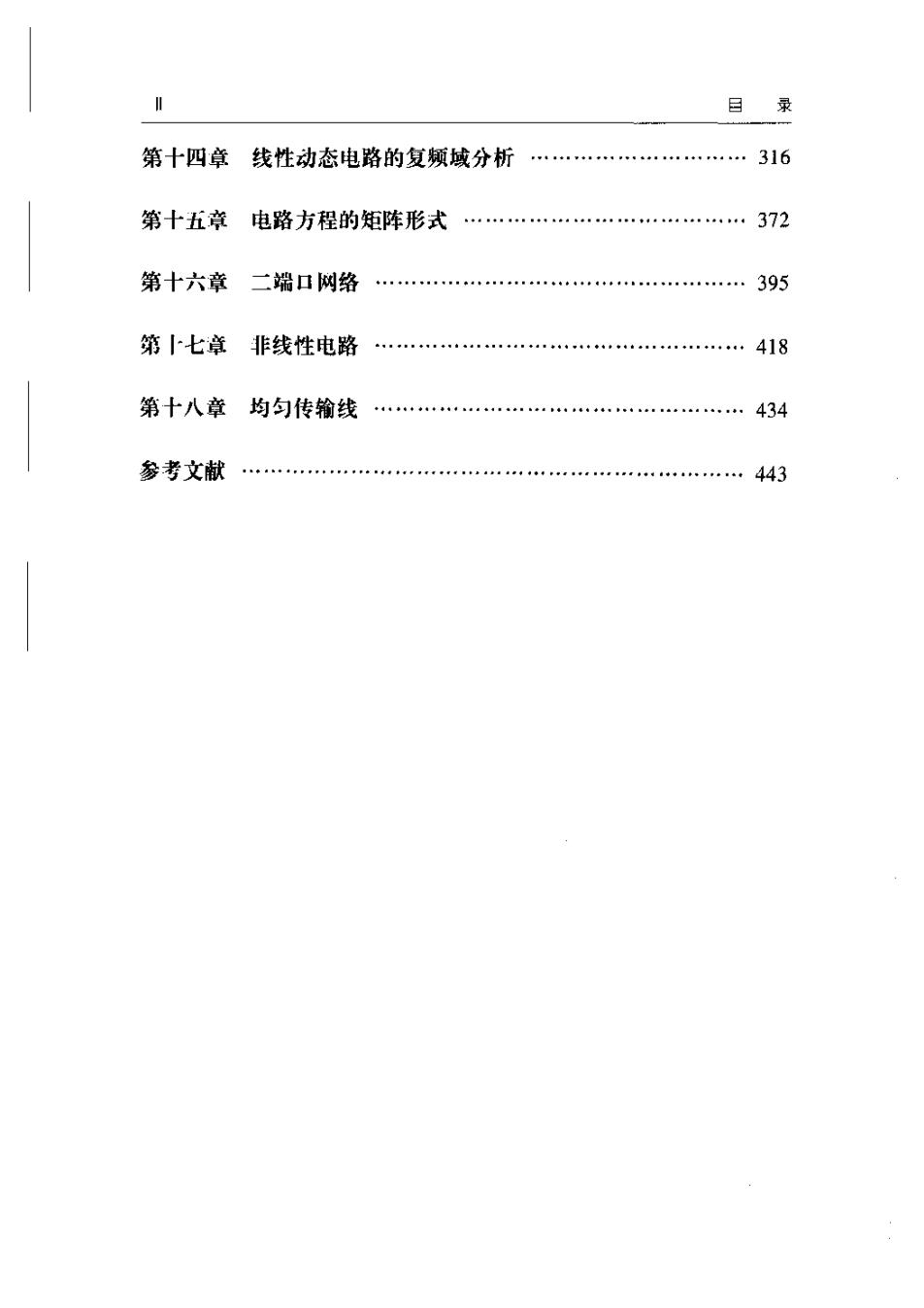

II目录第十四章线性动态电路的复频域分析316372第十五章电路方程的矩阵形式第十六章二端口网络395第「七章非线性电路418第十八章均匀传输线434参考文献443

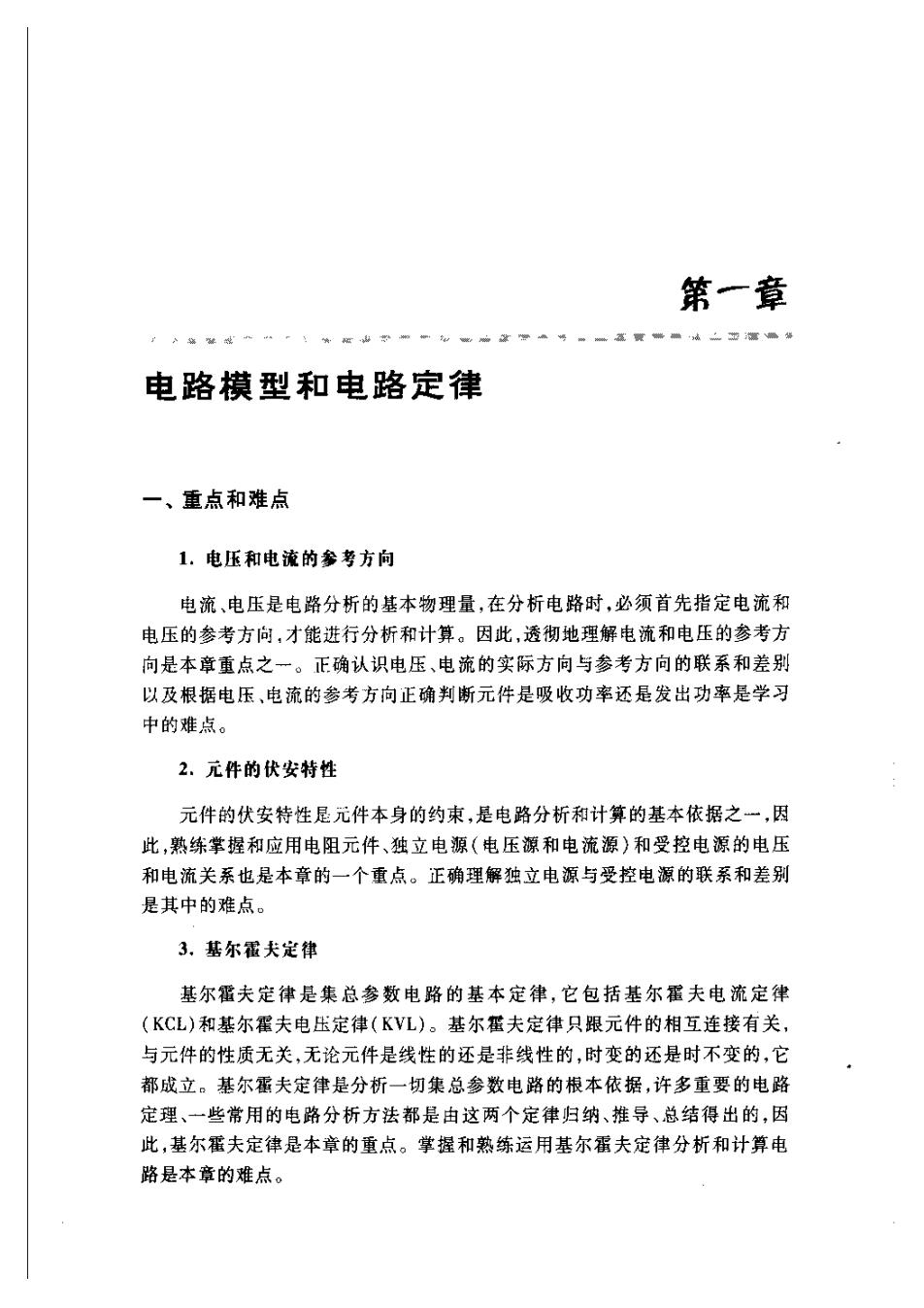

第一章电路模型和电路定律一、重点和难点1.电压和电流的参考方向电流、电压是电路分析的基本物理量，在分析电路时，必须首先指定电流和电压的参考方尚，才能进行分析和计算。因此，透彻地理解电流和电压的参考方向是本章重点之一。正确认识电压、电流的实际方向与参考方向的联系和差别以及根据电压、电流的参考方向正确判断元件是吸收功率还是发出功率是学习中的难点。2.元件的伏安特性元件的伏安特性是元件本身的约束，是电路分析和计算的基本依据之一，因此，熟练掌握和应用电阻元件、独立电源（电压源和电流源）和受控电源的电压和电流关系也是本章的一个重点。正确理解独立电源与受控电源的联系和差别是其中的难点。3.基尔霍夫定律基尔霍夫定律是集总参数电路的基本定律，它包括基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。基尔霍夫定律只跟元件的相互连接有关，与元件的性质无关，无论元件是线性的还是非线性的，时变的还是时不变的，它都成立。基尔霍夫定律是分析一切集总参数电路的根本依据，许多重要的电路定理、一些常用的电路分析方法都是由这两个定律归纳、推导、总结得出的，因此，基尔霍夫定律是本章的重点。掌握和熟练运用基尔霍夫定律分析和计算电路是本章的难点

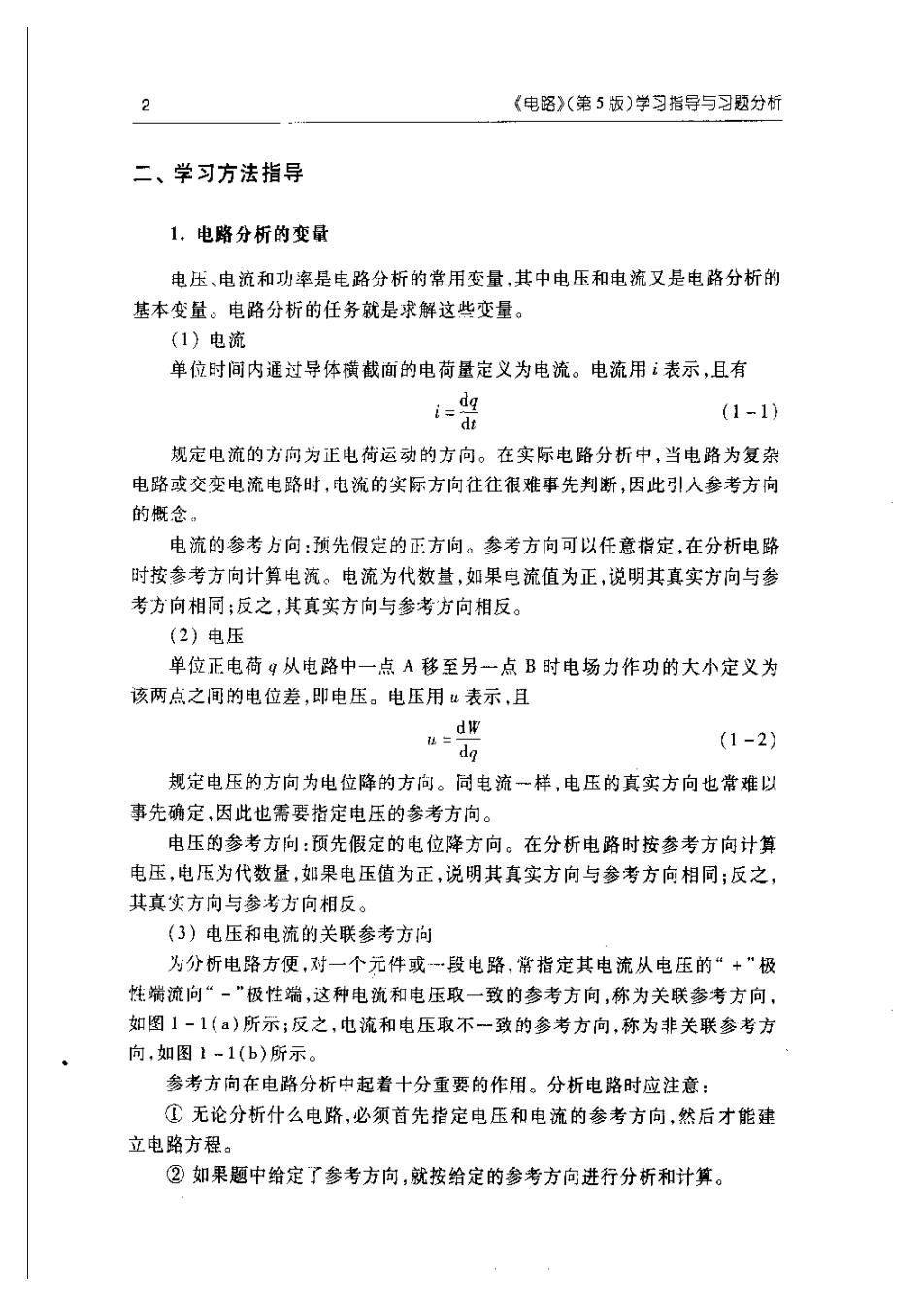

2《电路》（第5版）学习指导与习题分析二、学习方法指导1.电路分析的变量电压、电流和功率是电路分析的常用变量，其中电压和电流又是电路分析的基本变量。电路分析的任务就是求解这些变量。(1）电流单位时间内通过导体横截面的电荷量定义为电流。电流用表示，且有i=dg(1 -1)dt规定电流的方向为正电荷运动的方向。在实际电路分析中，当电路为复杂电路或交变电流电路时，电流的实际方向往往很难事先判断，因此引入参考方向的概念。电流的参考方向：预先假定的正方向。参考方向可以任意指定，在分析电路时按参考方向计算电流。电流为代数量，如果电流值为正，说明其真实方向与参考方向相同；反之，其真实方向与参考方向相反。(2）电压单位正电荷9从电路中一点A移至另点B时电场力作功的大小定义为该两点之间的电位差，即电压。电压用u表示，且_dw(1 -2)Lda规定电压的方向为电位降的方向。同电流一样，电压的真实方向也常难以事先确定，因此也需要指定电压的参考方向。电压的参考方向：预先假定的电位降方向。在分析电路时按参考方向计算电压，电压为代数量，如果电压值为正，说明其真实方向与参考方向相同；反之，其真实方向与参考方向相反。（3）电压和电流的关联参考方向为分析电路方便，对一个元件或段电路，常指定其电流从电压的“+”极性端流向“-”极性端，这种电流和电压取一致的参考方向，称为关联参考方向，如图1-1（a）所示；反之，电流和电压取不一致的参考方向，称为非关联参考方向，如图1-1(b）所示。参考方向在电路分析中起着十分重要的作用。分析电路时应注意：①无论分析什么电路，必须首先指定电压和电流的参考方向，然后才能建立电路方程。②如果题中给定了参考方向，就按给定的参考方向进行分析和计算
