D第一章电路模型和电路定律M内容提要①电路模型的概念；②电压、电流参考方向的概念：③吸收、发出功率的表达式和计算方法：④各类电路元件：电阻元件、电压源、电流源、电容元件和电感元件等：③受控电源：专门介绍③基尔霍夫定律。623九月2022
23 九月 2022 6 第一章 电路模型和电路定律 内容提要 ①电路模型的概念； ②电压、电流参考方向的概念； ③吸收、发出功率的表达式和计算方法； ④各类电路元件：电阻元件、电压源、电流源、 电容元件和电感元件等； ⑤受控电源； ⑥基尔霍夫定律。 专门介绍

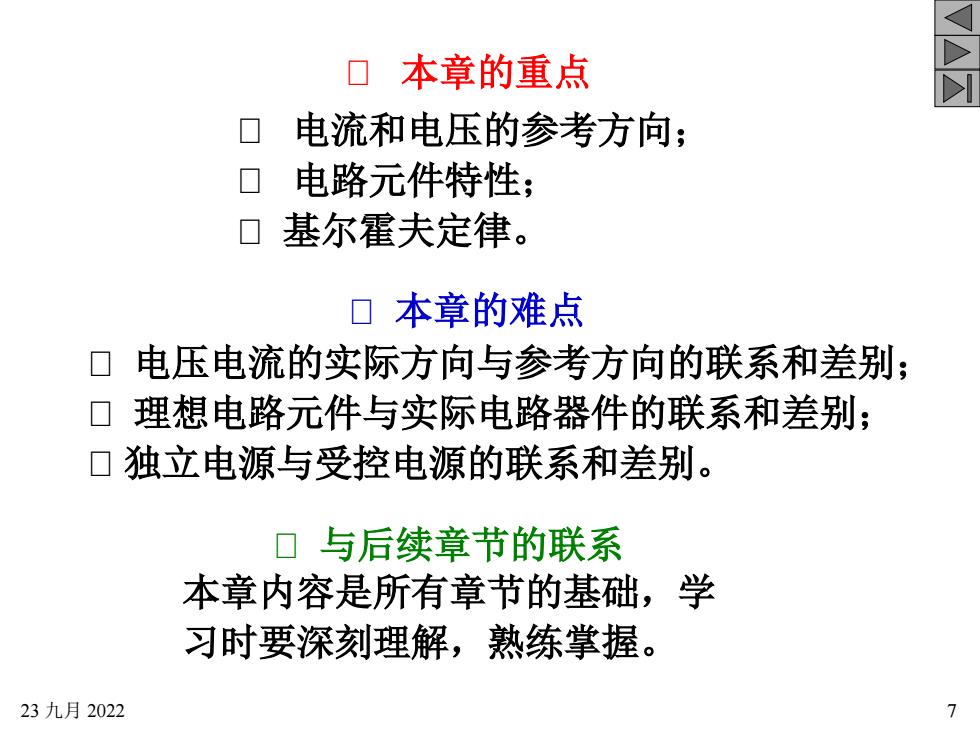

口本章的重点V电流和电压的参考方向：电路元件特性基尔霍夫定律。■ 本章的难点电压电流的实际方向与参考方向的联系和差别理想电路元件与实际电路器件的联系和差别：口独立电源与受控电源的联系和差别。口与后续章节的联系本章内容是所有章节的基础，学习时要深刻理解，熟练掌握。23九月20227
23 九月 2022 7 本章的重点 电流和电压的参考方向； 电路元件特性； 基尔霍夫定律。 本章的难点 电压电流的实际方向与参考方向的联系和差别； 理想电路元件与实际电路器件的联系和差别； 独立电源与受控电源的联系和差别。 本章内容是所有章节的基础，学 习时要深刻理解，熟练掌握。 与后续章节的联系
Vs1-1电路和电路模型V口在实践中，为了达到某种目的，人们需要设计安装一些实际电路，并让它运行。1.实际电路901·由电工设备和电气器件DL按预期目的连接构成的电流的通路。功能：①电能量的传输、分配与转换：②信息的传递、控制与处理。共性：建立在同一电路理论基础上。23九月20228
23 九月 2022 8 §1―1 电路和电路模型 在实践中，为了达到某种目的，人们需要设计、 安装一些实际电路，并让它运行。 ①电能量的传输、分配与转换； ②信息的传递、控制与处理。 功能： 共性：建立在同一电路理论基础上。 1. 实际电路 • 由电工设备和电气器件 按预期目的连接构成的 电流的通路
2.电路模型V开关S灯泡RsR十电池Us导线电路图（模型）实际电路电路模型：反映实际电路部件国的主要电磁性质的理想电路元件及其组合。理想电路元件：有某种确定的电磁性能的理想元件。23九月20229
23 九月 2022 9 2. 电路模型 电路模型：反映实际电路部件 的主要电磁性质的理想电路元 件及其组合。 理想电路元件：有某种确定的 电磁性能的理想元件。 实际电路 电路图 (模型 ) 导线 电池 开关 灯泡 R S+ R L -USS
5种基本的理想电路元件V电阻元件：表示消耗电能的元件：电感元件：表示产生磁场，储存磁场能量的元件：电容元件：表示产生电场，储存电场能量的元件：电压源和电流源：表示将其它形式的能量转变成电能的元件。注意口5种基本理想电路元件有三个特征：①只有两个端子；②可以用电压或电流按数学方式描述③不能被分解为其他元件。23九月202210
23 九月 2022 10 5种基本的理想电路元件 电阻元件：表示消耗电能的元件； 电感元件：表示产生磁场，储存磁场能量的元件； 电容元件：表示产生电场，储存电场能量的元件； 电压源和电流源：表示将其它形式的能量转变成 5种基本理想电路元件有三个特征： 注意 电能的元件。 ①只有两个端子； ②可以用电压或电流按数学方式描述； ③不能被分解为其他元件
