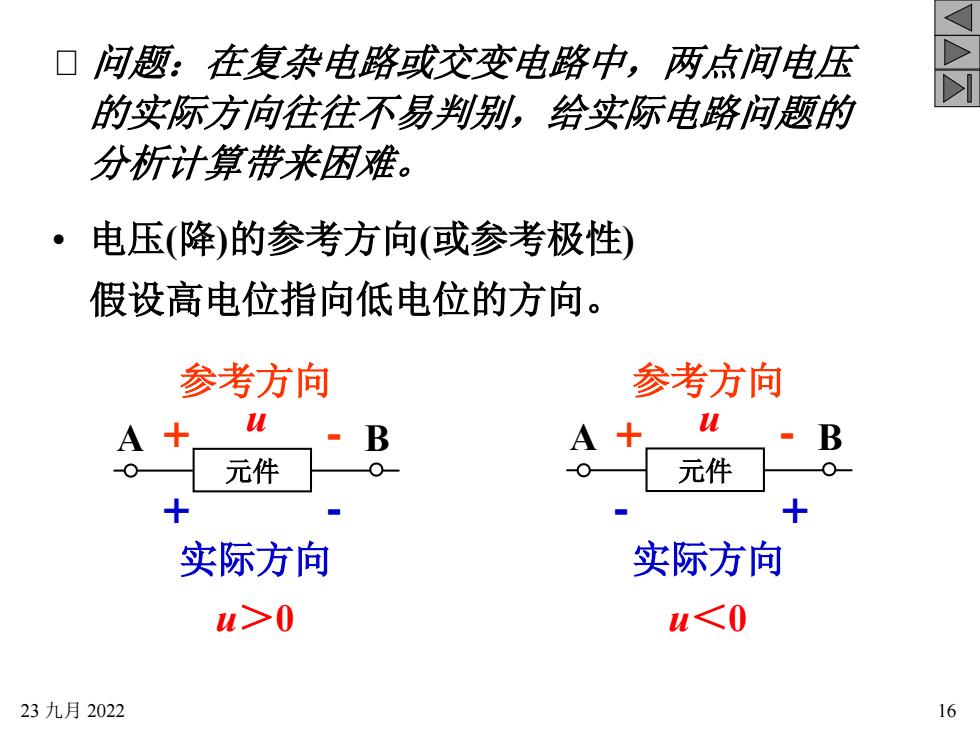

■问题：在复杂电路或交变电路中，两点间电压M的实际方向往往不易判别，给实际电路问题的分析计算带来困难。·电压(降)的参考方向(或参考极性)假设高电位指向低电位的方向。参考方向参考方向uuA+A+BB元件元件ololO0++实际方向实际方向u>0u<o23九月202216
23 九月 2022 16 假设高电位指向低电位的方向。 问题：在复杂电路或交变电路中，两点间电压 的实际方向往往不易判别，给实际电路问题的 分析计算带来困难。 • 电压(降)的参考方向(或参考极性) A B 元件 u 参考方向 + - + - 实际方向 u＞0 A B 元件 u 参考方向 + - - + 实际方向 u＜0

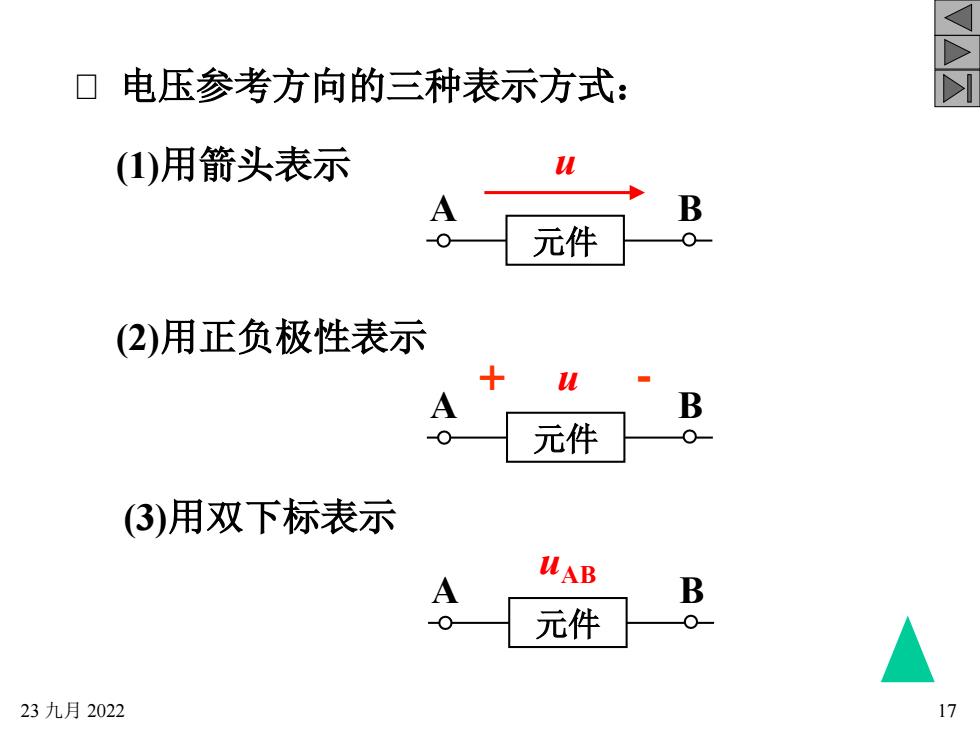

VM电压参考方向的三种表示方式：(1)用箭头表示uBA元件ol10(2)用正负极性表示+uBA元件ol10(3)用双下标表示UABBA元件o023九月202217
23 九月 2022 17 电压参考方向的三种表示方式： (1)用箭头表示 (2)用正负极性表示 (3)用双下标表示 A B 元件 u + - A B 元件 u A B 元件 uAB

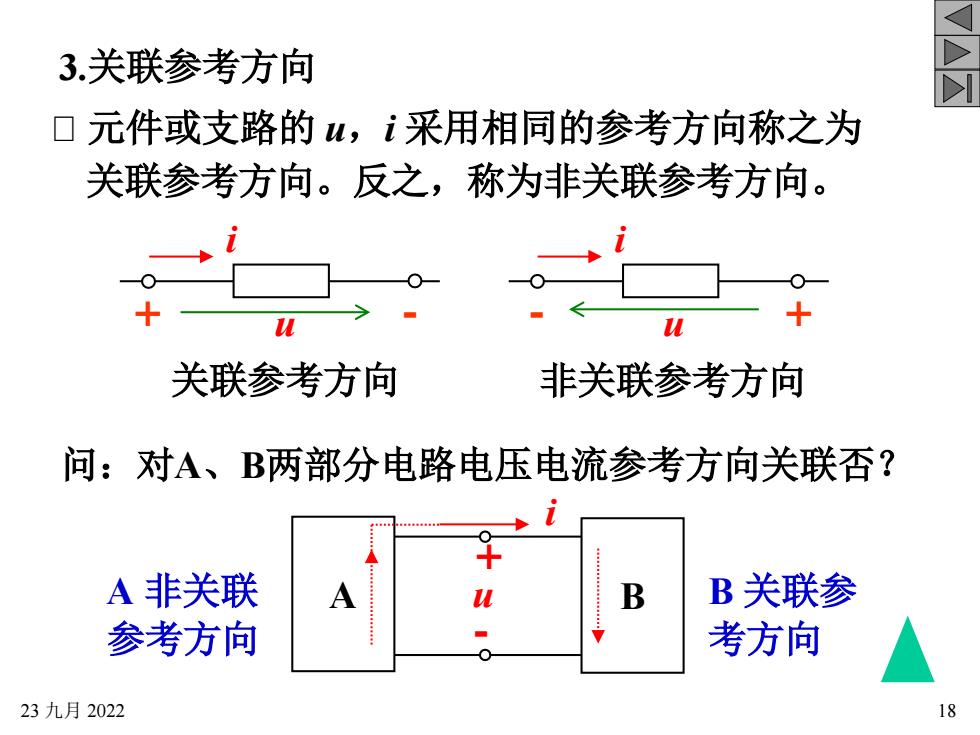

3.关联参考方向V口元件或支路的u，i采用相同的参考方向称之为关联参考方向。反之，称为非关联参考方向。O+uu关联参考方向非关联参考方向问：对A、B两部分电路电压电流参考方向关联否？A非关联B关联参BAu.....考方向参考方向23九月202218
23 九月 2022 18 元件或支路的 u，i 采用相同的参考方向称之为 关联参考方向。反之，称为非关联参考方向。 3.关联参考方向 关联参考方向 非关联参考方向 B 关联参 考方向 A 非关联 参考方向 B + - u i A + u - i - u + i 问：对A、B两部分电路电压电流参考方向关联否？
V注意①分析电路前必须选定电压和电流的参考方向；参考方向一经选定，必须在图中相应位置标注（包括方向和符号），在计算过程中不得任意改变：参考方向不同时，其表达式相差一负3号，但电压、电流的实际方向不变。1923九月2022
23 九月 2022 19 注意 ① 分析电路前必须选定电压和电流的参 考方向； ② 参考方向一经选定，必须在图中相应 位置标注(包括方向和符号)，在计算 过程中不得任意改变； ③ 参考方向不同时，其表达式相差一负 号，但电压、电流的实际方向不变

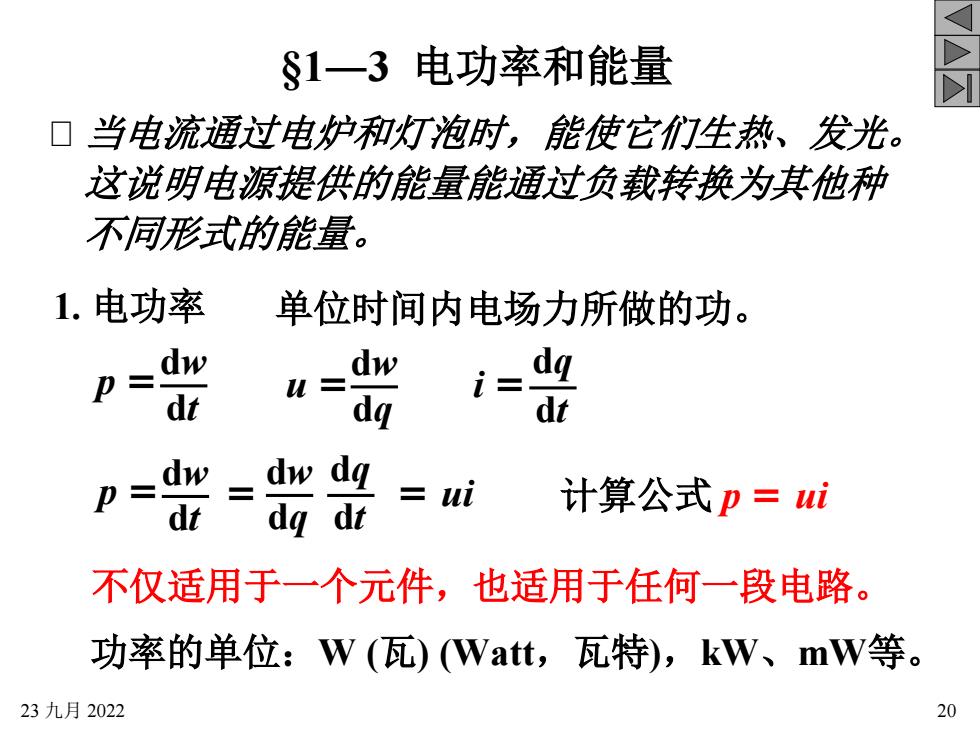

V81一3 电功率和能量M■当电流通过电炉和灯泡时，能使它们生热、发光。这说明电源提供的能量能通过负载转换为其他种不同形式的能量。1.电功率单位时间内电场力所做的功。dwdwdqi:pdtdqdtdqdwdw= ui计算公式p=uiDdtdq dt不仅适用于一个元件，也适用于任何一段电路功率的单位：W(瓦)(Watt，瓦特)，kW、mW等。2023九月2022
23 九月 2022 20 §1―3 电功率和能量 当电流通过电炉和灯泡时，能使它们生热、发光。 这说明电源提供的能量能通过负载转换为其他种 不同形式的能量。 功率的单位：W (瓦) (Watt，瓦特)，kW、mW等。 1. 电功率 单位时间内电场力所做的功。 p = dw dt u = dw dq i = dq dt p = dw dt = dw dq dq dt =ui 不仅适用于一个元件，也适用于任何一段电路。 计算公式 p =ui
