四、实验方法、步骤及结果测试 1、装土：将装有试样的环刀推入套筒内并压入止水垫圈。装好 带有透水石和垫圈的上下盖，并用螺丝拧紧，不得漏气漏水。 2、供水：把装好试样的容器进水口与供水装置连通，关止水夹， 向供水瓶注满水。 3、排气：把容器侧立，排气管向上，并打开排气管止水夹。然 后开进水口夹，排除容器底部的空气，直至水中无气泡溢出 为止。关闭排气管止水夹，平放好容器。在不大于200cm 水头作用下，静置某一时间，待容器出水口有水溢出后，则 认为试样已达饱和。 4、测记：使变水头管充水至需要高度后，关止水夹，开动秒表， 同时测记开始水头h,经过时间t后，再测记终了水头h2, 同时测记试验开始与终了时的水温。如此连续测记23次 后，再使变水头管水位回升至需要高度，再连续测记数次， 前后需6次以上。 5、按下式计算变水头渗透系数： 4=234品o受 式中k,一水温为T℃时试样的渗透系数(cm/s): a一变水头管截面积(cm2): L一渗径，即试样高度(cm): 2.3-ln和log的变换因数； H,H2一起始和终止水头(cm): 10
10 四、 实验方法、步骤及结果测试 1、 装土：将装有试样的环刀推入套筒内并压入止水垫圈。装好 带有透水石和垫圈的上下盖，并用螺丝拧紧，不得漏气漏水。 2、 供水：把装好试样的容器进水口与供水装置连通，关止水夹， 向供水瓶注满水。 3、 排气：把容器侧立，排气管向上，并打开排气管止水夹。然 后开进水口夹，排除容器底部的空气，直至水中无气泡溢出 为止。关闭排气管止水夹，平放好容器。在不大于 200cm 水头作用下，静置某一时间，待容器出水口有水溢出后，则 认为试样已达饱和。 4、 测记：使变水头管充水至需要高度后，关止水夹，开动秒表， 同时测记开始水头 h1，经过时间 t 后，再测记终了水头 h2， 同时测记试验开始与终了时的水温。如此连续测记 2～3 次 后，再使变水头管水位回升至需要高度，再连续测记数次， 前后需 6 次以上。 5、按下式计算变水头渗透系数： 1 1 2 2 2.3 lo g T aL H k A t t H （ ） 式中 T k —水温为 T℃时试样的渗透系数（cm／s）； a—变水头管截面积（cm2）； L—渗径，即试样高度（cm）； 2.3—ln 和 log 的变换因数； H1，H2—起始和终止水头（cm）；

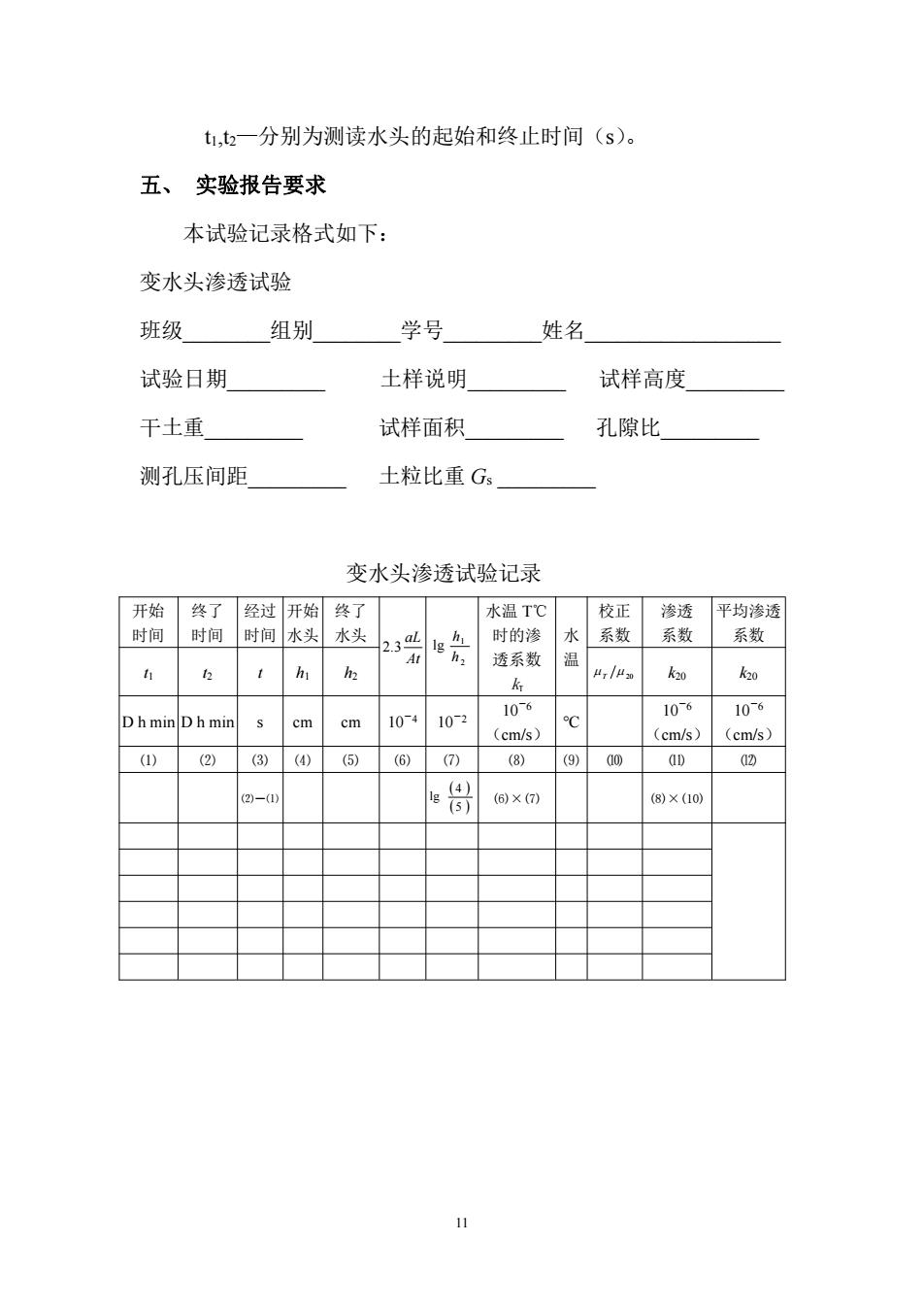

t,2一分别为测读水头的起始和终止时间(s)。 五、实验报告要求 本试验记录格式如下： 变水头渗透试验 班级 组别 学号 姓名 试验日期 土样说明 试样高度」 千土重 试样面积 孔隙比 测孔压间距 土粒比重Gs 变水头渗透试验记录 开始终了经过开始终了 水温T℃校正渗透平均渗透 时间时间时间水头水头 时的渗 水系数系勒系数 4 k DhminDhmin s cmcm 10-10-2 106 106 10-6 (cmls) (cm/s)(cm/s) (8) 00 (2 (6)×(7 (8)×(100
11 t1,t2—分别为测读水头的起始和终止时间（s）。 五、 实验报告要求 本试验记录格式如下： 变水头渗透试验 班级________组别________学号_________姓名__________________ 试验日期_________ 土样说明_________ 试样高度_________ 干土重_________ 试样面积_________ 孔隙比_________ 测孔压间距_________ 土粒比重 Gs _________ 变水头渗透试验记录 开始 时间 终了 时间 经过 时间 开始 水头 终了 水头 At aL 2.3 2 1 lg h h 水温 T℃ 时的渗 透系数 kT 水 温 校正 系数 渗透 系数 平均渗透 系数 t1 t2 t h1 h2 T 20 k20 k20 D h min D h min s cm cm 10－4 10－2 10－6 （cm/s） ℃ 10－6 （cm/s） 10－6 （cm/s） ⑴ ⑵ ⑶ ⑷ ⑸ ⑹ ⑺ ⑻ ⑼ ⑽ ⑾ ⑿ ⑵－⑴ 5 4 lg (6)×(7) (8)×(10)
六、思考题 1、什么是土的渗透性？ 2、如何测定土的渗透系数？概括下常水头渗透试验和变水头试 验各适合什么类型的土样？ 3、在施工坝体工程中，如何参照土的渗透系数来选取合适的填 土？
12 六、 思考题 1、什么是土的渗透性？ 2、如何测定土的渗透系数？概括下常水头渗透试验和变水头试 验各适合什么类型的土样？ 3、在施工坝体工程中，如何参照土的渗透系数来选取合适的填 土？
界限含水量实验 实验项目名称：界限含水量实验 实验项目性质：普通实验 所属课程名称：土力学 实验计划学时：2 一、实验目的 土的液限、塑限、塑性指数不仅表征了土的稠度状态，而且反映 了土质的差异，即反映了土的颗粒成分，矿物成分以及土的胶体化学 性质等，是这些因素的综合反映。目前国内外普遍采用塑性指数或塑 性指数与液限进行土的分类。由于土的稠度界限与土的物理力学性质 存在密切的关系，根据这些简单的物理指标可以分析、判断土的物理 力学特征。因此，正确测定土的界限含水量具有重要的实际意义。 需要说明的是，土从流动状态到可塑状态，从可塑状态到半固体 状态的性质变化都是渐变的。因此，在两者之间确定的界限都带有一 定的任意性。 二、实验内容和要求 采用液限、塑限联合测定仪测定土样的液限和塑限，计算该土样 的塑性指数，并对土样进行分类。 液、塑限联合测定法适用于李靖粒径小于0.5mm以及有机质含 量不大于试样总质量5%的土
13 界限含水量实验 实验项目名称：界限含水量实验 实验项目性质：普 通 实 验 所属课程名称：土 力 学 实验计划学时：2 一、 实验目的 土的液限、塑限、塑性指数不仅表征了土的稠度状态，而且反映 了土质的差异，即反映了土的颗粒成分，矿物成分以及土的胶体化学 性质等，是这些因素的综合反映。目前国内外普遍采用塑性指数或塑 性指数与液限进行土的分类。由于土的稠度界限与土的物理力学性质 存在密切的关系，根据这些简单的物理指标可以分析、判断土的物理 力学特征。因此，正确测定土的界限含水量具有重要的实际意义。 需要说明的是，土从流动状态到可塑状态，从可塑状态到半固体 状态的性质变化都是渐变的。因此，在两者之间确定的界限都带有一 定的任意性。 二、 实验内容和要求 采用液限、塑限联合测定仪测定土样的液限和塑限，计算该土样 的塑性指数，并对土样进行分类。 液、塑限联合测定法适用于李靖粒径小于 0.5mm 以及有机质含 量不大于试样总质量 5％的土
