第5章：土的抗剪强度 主讲：刘勇健 广东工业大学Guangdong University of Technology
1 第5章： 土的抗剪强度 主讲：刘勇健 广 东 工 业 大 学 Guangdong University of Technology
§5.5土在剪切过程中的性状
2 §5.5 土在剪切过程中的性状

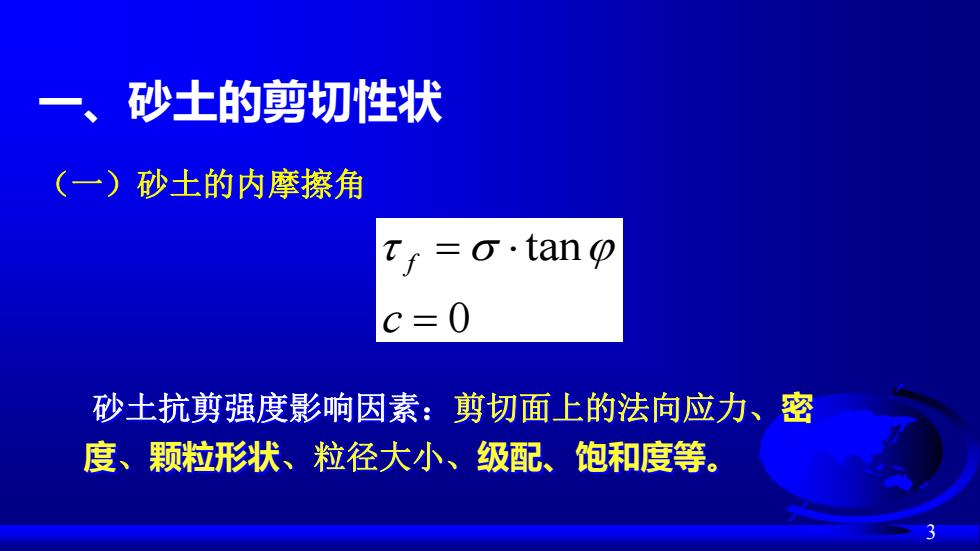

一、砂土的剪切性状 (一)砂土的内摩擦角 Ti =o.tan⑩ C= :0 砂土抗剪强度影响因素：剪切面上的法向应力、密 度、颗粒形状、粒径大小、级配、饱和度等
3 （一）砂土的内摩擦角 一、砂土的剪切性状 砂土抗剪强度影响因素：剪切面上的法向应力、密 度、颗粒形状、粒径大小、级配、饱和度等。 tan 0 f c = =
砂土的剪切性状 (二)砂土的应力~轴向应变~体变 松砂受剪时，颗粒滚 体积变化△V 落到平衡位置，排列得更 紧密些，所以它的体积缩 小，把这种因剪切而体积 轴向应变： 缩小的现象称为剪缩性
4 （二）砂土的应力～轴向应变～体变 松砂受剪时，颗粒滚 落到平衡位置，排列得更 紧密些，所以它的体积缩 小，把这种因剪切而体积 缩小的现象称为剪缩性 。 轴向应变 体积变化V 0 一、砂土的剪切性状
砂士的剪切性状 (二)砂土的应力~轴向应变~体变 紧砂受剪时，颗粒必须升高 体积变化△V 以离开它们原来的位置而彼 此才能相互滑过，从而导致 体积膨胀，把这种因剪切而 轴向应变￡ 体积膨胀的现象称为剪胀性
5 紧砂受剪时，颗粒必须升高 以离开它们原来的位置而彼 此才能相互滑过，从而导致 体积膨胀，把这种因剪切而 体积膨胀的现象称为剪胀性 。 轴向应变 体积变化V 0 （二）砂土的应力～轴向应变～体变 一、砂土的剪切性状
