过程流体机械 实验指导书及实验报告 安 级 姓 名 g 号 指导教师 内蒙古科技大学

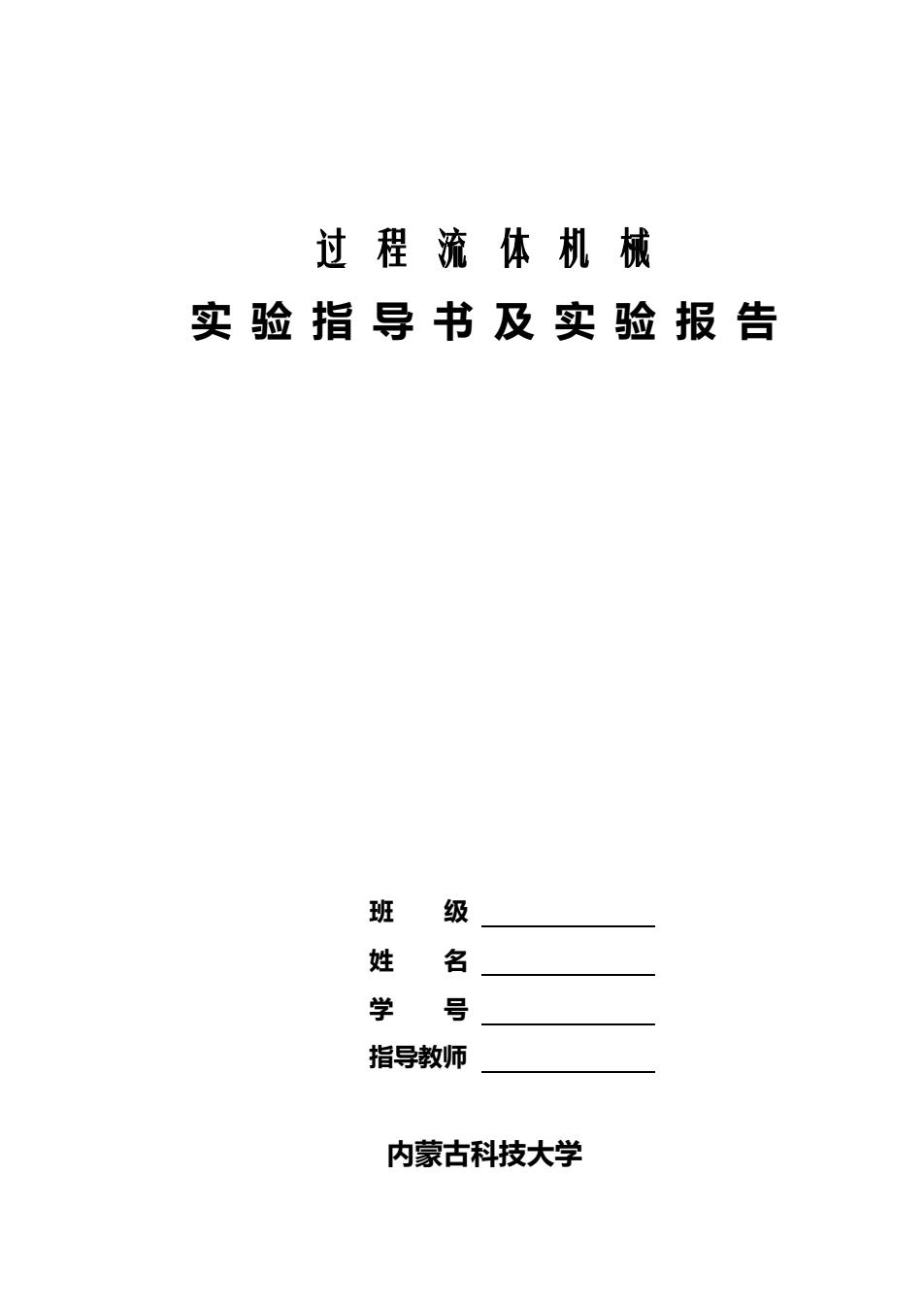

过 程 流 体 机 械 实 验 指 导 书 及 实 验 报 告 班 级 姓 名 学 号 指导教师 内蒙古科技大学
机械工程学院过程装备专业实验室 2008年2月 冷 言 实验技能的培养，在工科类高等院校学生学习的整个学 习过程中占有重要的地位，它用来验证学习的理论知识，使 其更为形象。 实验的作用不仅在于验证科技领域中的己知的现象，帮 助学生更形象更深刻地理解理论知识，更重要的还在于通过 实验熟悉设备的应用，培养观察现象、分析问题和整理实验结 果的能力，以及了解用实验解决实际工程问题的方法。为此要求 同学作好实验前的预习，明确实验目的、要求、进行步骤、实验 需测定的数据，了解所使用的设备及工具。实验过程中，遵守实 验室规定的纪律，听从教师的指导，细心操作、周密观察，发现 问题、考虑问题。实验完后，认真整理数据，根据实验结果及观 察到的现象，加以分析，给出结论，并按规定要求提交实验报告。 本实验指导书在编写过程中，得到了院领导及各有关方面的 关心与帮助，在此谨致衷心地感谢。由于时间仓促，水平有限， 不足与失误在所难免，我们将在使用中不断进行补充与修改，更 望得到宝贵的意见和建议。 编者 2008年2月

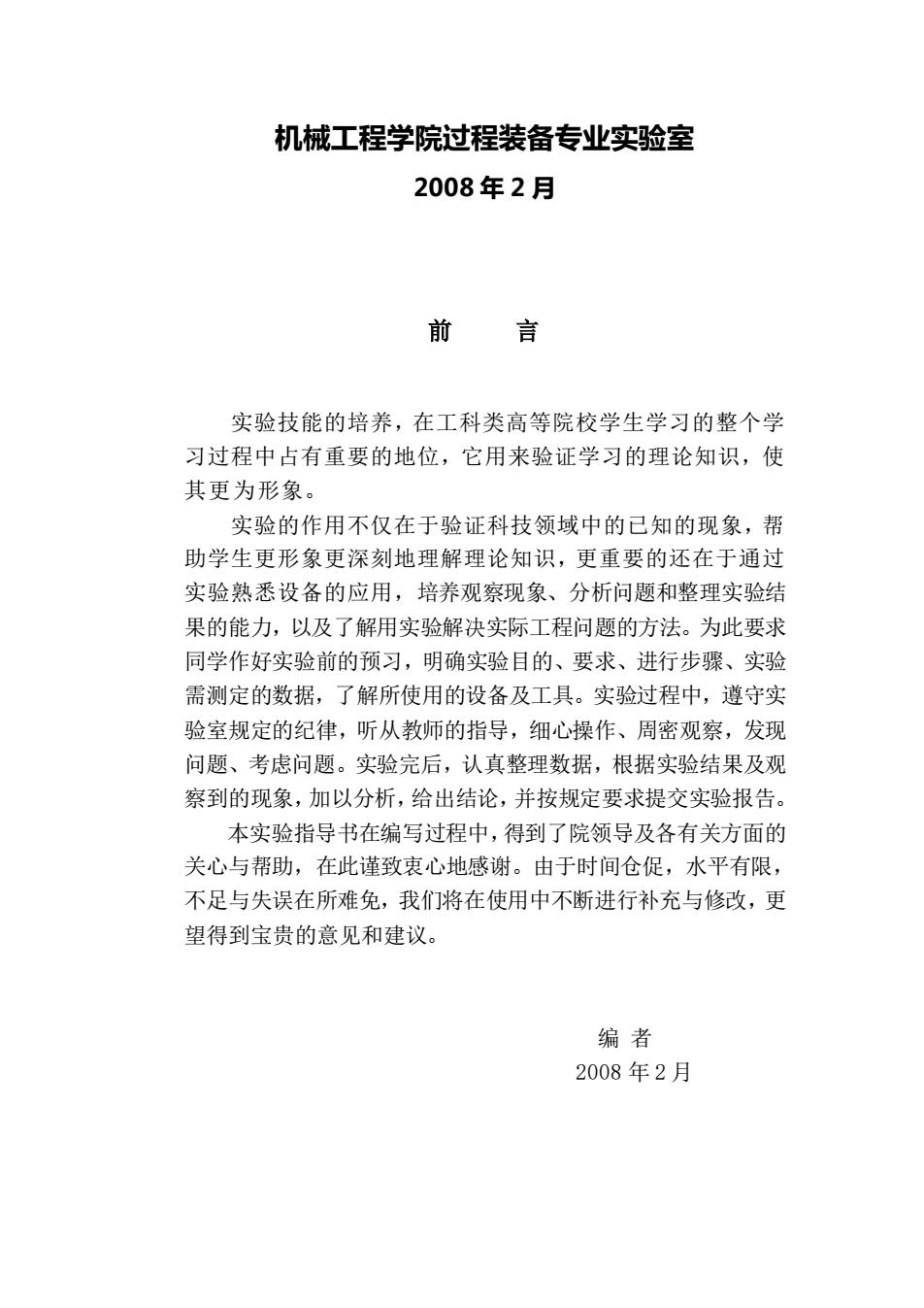

机械工程学院过程装备专业实验室 2008 年 2 月 前 言 实验技能的培养，在工科类高等院校学生学习的整个学 习过程中占有重要的地位，它用来验证学习的理论知识，使 其更为形象。 实验的作用不仅在于验证科技领域中的已知的现象，帮 助学生更形象更深刻地理解理论知识，更重要的还在于通过 实验熟悉设备的应用，培养观察现象、分析问题和整理实验结 果的能力，以及了解用实验解决实际工程问题的方法。为此要求 同学作好实验前的预习，明确实验目的、要求、进行步骤、实验 需测定的数据，了解所使用的设备及工具。实验过程中，遵守实 验室规定的纪律，听从教师的指导，细心操作、周密观察，发现 问题、考虑问题。实验完后，认真整理数据，根据实验结果及观 察到的现象，加以分析，给出结论，并按规定要求提交实验报告。 本实验指导书在编写过程中，得到了院领导及各有关方面的 关心与帮助，在此谨致衷心地感谢。由于时间仓促，水平有限， 不足与失误在所难免，我们将在使用中不断进行补充与修改，更 望得到宝贵的意见和建议。 编 者 2008 年 2 月
目录 实验一活塞式压缩机性能综合实验 ....1 实验二往复式压缩机示功图测试实验 .7 实验三I-1B型螺杆泵拆装实验 11 实验四气动隔膜泵拆装实验 12 实验五化工离心泵拆装实验 13 实验六多级泵拆装实验· 15 实验七齿轮油泵拆装实验 17 实验报告一活塞式压缩机性能综合 18 实验报告二往复式压缩机示功图测试 实验报告三I-1B型螺杆泵拆装实验 ..............; 22 实验报告四气动隔膜泵拆装实验 实验报告五化工离心泵拆装实验 24 实验报告六多级泵拆装实验·· 25 实验报告七齿轮油泵拆装实验 .............26

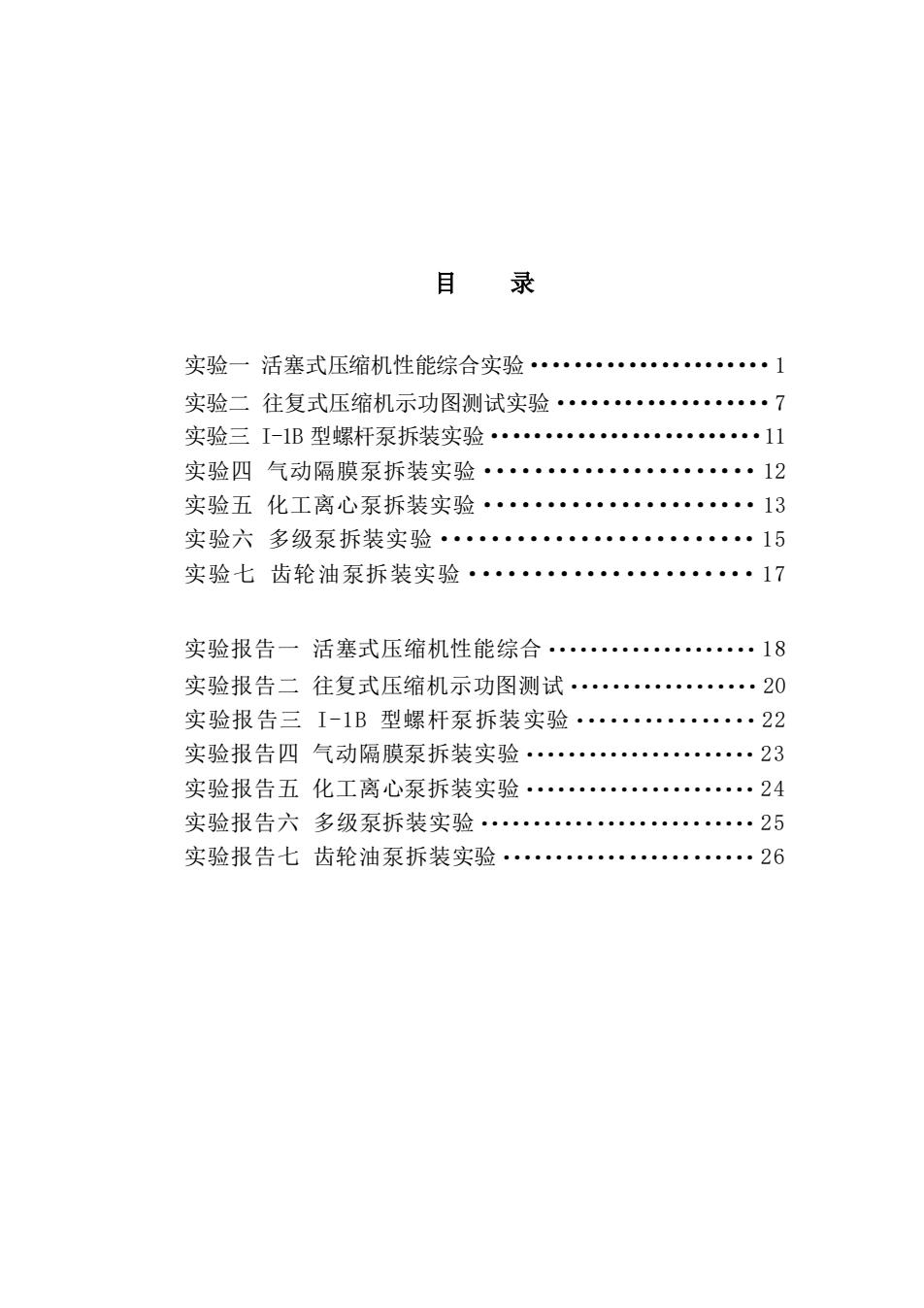

目 录 实验一 活塞式压缩机性能综合实验······················1 实验二 往复式压缩机示功图测试实验···················7 实验三 I-1B 型螺杆泵拆装实验·························11 实验四 气动隔膜泵拆装实验······················12 实验五 化工离心泵拆装实验······················13 实验六 多级泵拆装实验·························15 实验七 齿轮油泵拆装实验······················17 实验报告一 活塞式压缩机性能综合····················18 实验报告二 往复式压缩机示功图测试··················20 实验报告三 I-1B 型螺杆泵拆装实验················22 实验报告四 气动隔膜泵拆装实验······················23 实验报告五 化工离心泵拆装实验······················24 实验报告六 多级泵拆装实验··························25 实验报告七 齿轮油泵拆装实验························26
实验一活塞式压缩机性能综合实验 一、实验目的： 1、通过实验对普通压缩机主要部件的一概结构和压缩机的使用与维护有初 步的了解。 2、学习测定压缩机吸、排气压力、温度、转速和排气量等基本方法。 3、了解活塞式压缩机在不同负载（终压）下，温度、流量及排气系数之间 关系。 4、掌握压缩机在标准吸气状态下的排气量等的换算。 二、实验原理和系统 本实验装置采用了如图1所示的压缩机性能计算机测试系统。系统主 要包括各种信号的传感变送环节、部分信号的调理环节、AD转换、微机 数据采集控制、数据处理、存储显示输出等部分。 具体参数的测量原理如下： 1、排气量的测量方法 活塞式压缩机的排气量通常指单位时间内最后一级排出的气体量及压 送过程的泄水量，换算到吸入状态(P。,T。)时的容积流量Q1,以米引 分或米附表示。压缩机的排气量测量可采用喷嘴、孔板节流法，对于 小流量压缩机，若无测量排气量的节流装置，可采用充罐法测量。本实验 按照GB3853一83国家标准《一般用容积式空气压缩机性能实验方法》采 用喷嘴节流装置来测量排气量。它是一种间接测量方法。利用流体在流经 排气管道的喷嘴时，流速在出口处形成局部收缩，使流速增加，静压力降 低，因而在节流装置前后产生压力差，流动介质的流量越大，则在节流装 置前后产生的压差越大，故通过测量压差值就可以计算出流体流量的数值， 图2为排气量测量系统简图，它主要由空气压缩机，转速测量装置， 缓冲器（或储气罐），压力调节阀、低压箱、喷嘴和压力测量、温度测量装 置等几部分组成。 1)缓冲器（或储气罐》 活塞式压缩机的排气管气流量呈周期性脉动状态，由于喷嘴的实验数 据需在稳定流动的条件下获得，这种气流脉动的特性，必将增大测量误差， 为了减弱气流脉动的影响，以增加测量精度，在空气压缩机的排气管道上 .1
- 1 - 实验一 活塞式压缩机性能综合实验 一、 实验目的： 1、通过实验对普通压缩机主要部件的一概结构和压缩机的使用与维护有初 步的了解。 2、学习测定压缩机吸、排气压力、温度、转速和排气量等基本方法。 3、了解活塞式压缩机在不同负载（终压）下，温度、流量及排气系数之间 关系。 4、掌握压缩机在标准吸气状态下的排气量等的换算。 二、 实验原理和系统 本实验装置采用了如图 1 所示的压缩机性能计算机测试系统。系统主 要包括各种信号的传感变送环节、部分信号的调理环节、A/D 转换、微机 数据采集控制、数据处理、存储显示输出等部分。 具体参数的测量原理如下： 1、排气量的测量方法 活塞式压缩机的排气量通常指单位时间内最后一级排出的气体量及压 送过程的泄水量，换算到吸入状态（P。，T。）时的容积流量 Q1，以 米 3 / 分 或 米 3 /时 表示。压缩机的排气量测量可采用喷嘴、孔板节流法，对于 小流量压缩机，若无测量排气量的节流装置，可采用充罐法测量。本实验 按照 GB3853—83 国家标准《一般用容积式空气压缩机性能实验方法》采 用喷嘴节流装置来测量排气量。它是一种间接测量方法。利用流体在流经 排气管道的喷嘴时，流速在出口处形成局部收缩，使流速增加，静压力降 低，因而在节流装置前后产生压力差，流动介质的流量越大，则在节流装 置前后产生的压差越大，故通过测量压差值就可以计算出流体流量的数值。 图 2 为排气量测量系统简图，它主要由空气压缩机，转速测量装置， 缓冲器（或储气罐），压力调节阀、低压箱、喷嘴和压力测量、温度测量装 置等几部分组成。 1）缓冲器（或储气罐） 活塞式压缩机的排气管气流量呈周期性脉动状态，由于喷嘴的实验数 据需在稳定流动的条件下获得，这种气流脉动的特性，必将增大测量误差， 为了减弱气流脉动的影响，以增加测量精度，在空气压缩机的排气管道上
般都安装一个容积足够大的缓冲器，在储气罐后安装压力调节阀及喷嘴 节流装置。压力调节阀用以调节控制储气罐内的空气压力值的大小。 2)喷嘴节流装置 喷嘴节流装置包括低压箱、喷嘴、测温、测压装置等。 (1)低压箱 由于储气罐后安装了压力调节阀，致使压力调节阀后的气流常出现旋 涡，为了稳定气流，在压力调节阀后安装低压箱，在低压箱内装有井字形 格板。低压箱的尺寸要求见图1。 低压箱内径D≥4d,但不得小于60mm:为了准确地测定喷嘴前后的 压力差，应用二套压差计，测量孔在圆周方向的交角90°，测量孔管口不 应突出低压箱内壁，且应为测孔去除毛刺，保持光滑：由于喷嘴前温度沿 低压箱横截面的分布是不均匀的，为了保证测温计测得的是喷嘴前的真实 温度，测温计应有一定的插入深度，插入深度为12~13低压箱直径，且视 低压箱的直径不同，使用二只或四只测温计，测温计的杆身要与低压箱管 壁热绝缘：为了避免热传导所带来的测温误差，在要设测温计处附近的低 压箱外面，当环境温度与低压箱内气流温差大于20℃时，低压箱测量部份 应有保温层。 (2)喷嘴 喷嘴结构如图3所示，根据压缩机额定排气量确定的标准喷嘴尺寸见 表1。 (3)压缩机排气量Qo的计算 根据GB3853一83，流经测量喷嘴的排气量可用下式计算 a-层 式中Qo一压缩机流经测量喷嘴折算到进气状态的排气量(mmin): c一喷嘴系数：d一喷嘴直径(mm): △P一喷嘴前后的压力差(KPa): Po一实验处的大气压力(KPa)片： T0一压缩机吸气绝对温度(K): T一喷嘴前气体的绝对温度(K) 2

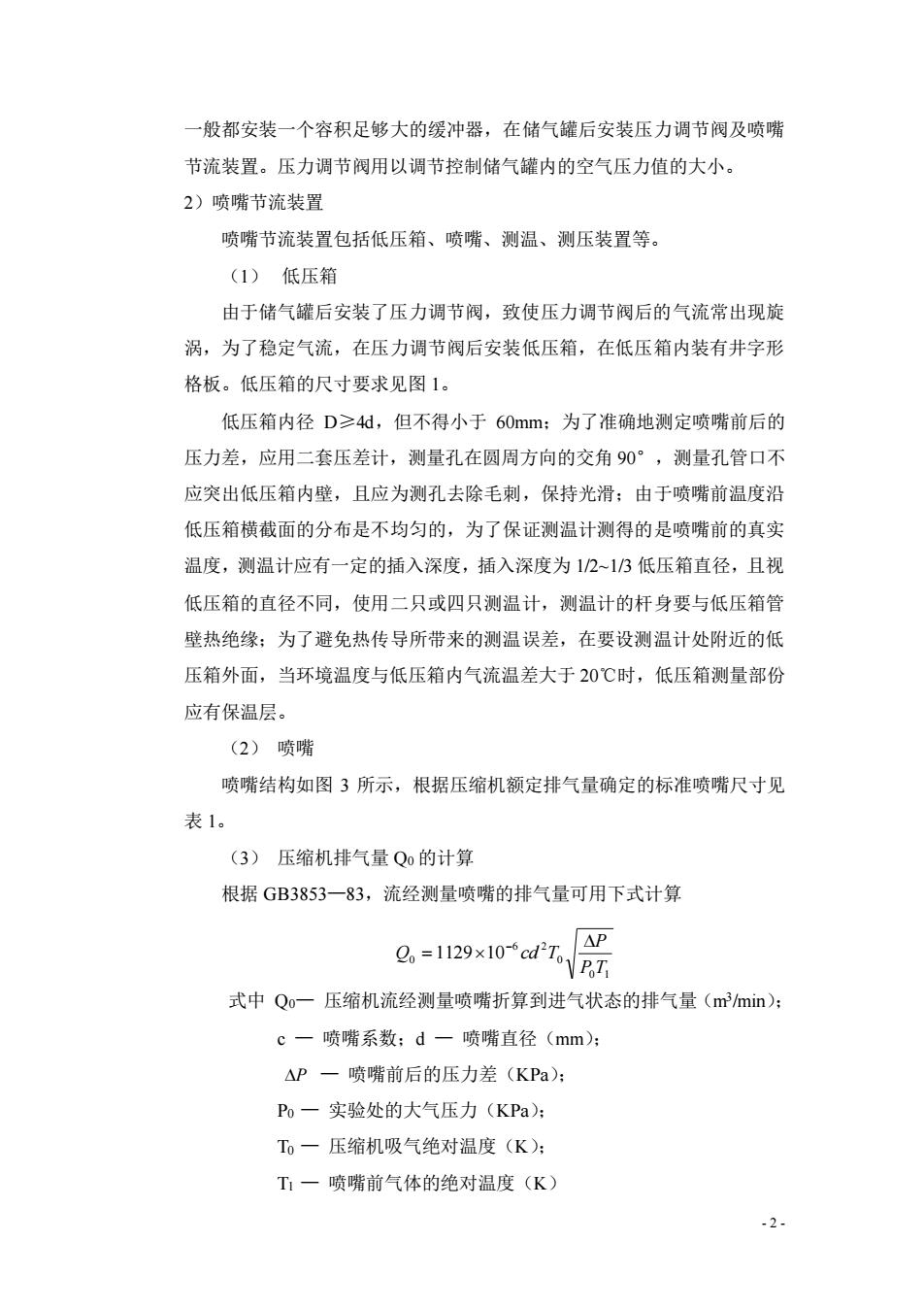

- 2 - 一般都安装一个容积足够大的缓冲器，在储气罐后安装压力调节阀及喷嘴 节流装置。压力调节阀用以调节控制储气罐内的空气压力值的大小。 2）喷嘴节流装置 喷嘴节流装置包括低压箱、喷嘴、测温、测压装置等。 （1） 低压箱 由于储气罐后安装了压力调节阀，致使压力调节阀后的气流常出现旋 涡，为了稳定气流，在压力调节阀后安装低压箱，在低压箱内装有井字形 格板。低压箱的尺寸要求见图 1。 低压箱内径 D≥4d，但不得小于 60mm；为了准确地测定喷嘴前后的 压力差，应用二套压差计，测量孔在圆周方向的交角 90°，测量孔管口不 应突出低压箱内壁，且应为测孔去除毛刺，保持光滑；由于喷嘴前温度沿 低压箱横截面的分布是不均匀的，为了保证测温计测得的是喷嘴前的真实 温度，测温计应有一定的插入深度，插入深度为 1/2~1/3 低压箱直径，且视 低压箱的直径不同，使用二只或四只测温计，测温计的杆身要与低压箱管 壁热绝缘；为了避免热传导所带来的测温误差，在要设测温计处附近的低 压箱外面，当环境温度与低压箱内气流温差大于 20℃时，低压箱测量部份 应有保温层。 （2） 喷嘴 喷嘴结构如图 3 所示，根据压缩机额定排气量确定的标准喷嘴尺寸见 表 1。 （3） 压缩机排气量 Q0 的计算 根据 GB3853—83，流经测量喷嘴的排气量可用下式计算 式中 Q0— 压缩机流经测量喷嘴折算到进气状态的排气量（m3 /min）； c — 喷嘴系数；d — 喷嘴直径（mm）； P — 喷嘴前后的压力差（KPa）； P0 — 实验处的大气压力（KPa）； T0 — 压缩机吸气绝对温度（K）； T1 — 喷嘴前气体的绝对温度（K） 0 1 0 6 2 0 1129 10 P T P Q cd T = −
