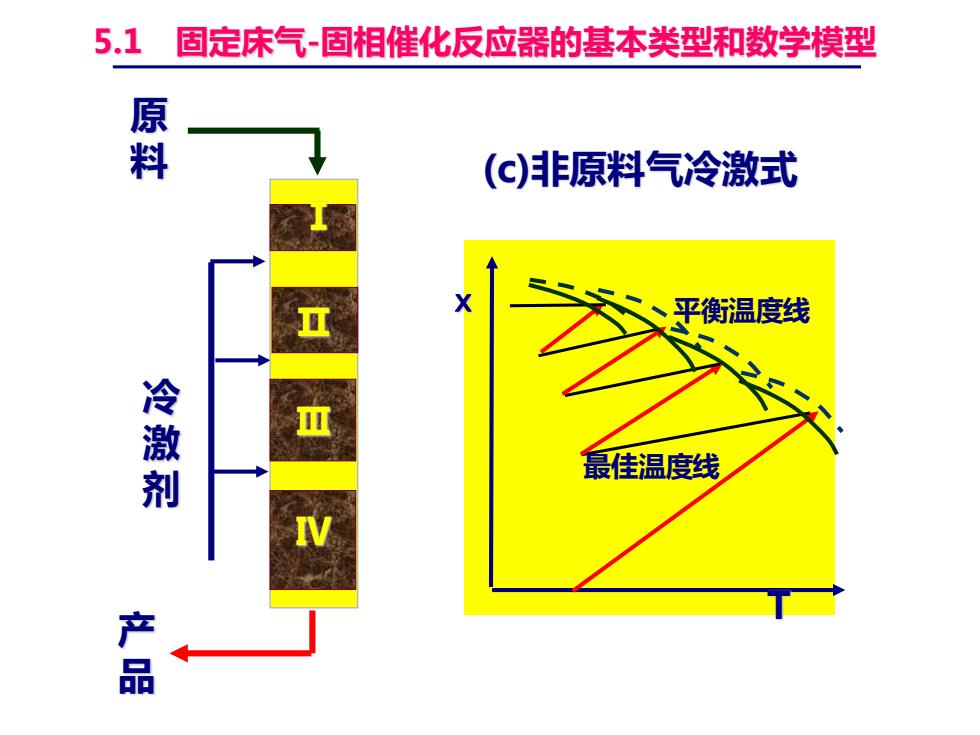

5.1 固定床气-固相催化反应器的基本类型和数学模型 料 (c)非原料气冷激式 平衡温度线 冷激剂 最佳温度线 产品
(c)非原料气冷激式 平衡温度线 最佳温度线 x T 平衡温度线 Ⅰ Ⅳ Ⅲ Ⅱ 原 料 产 品 冷 激 剂 5.1 固定床气-固相催化反应器的基本类型和数学模型
5.1固定床气-固相催化反应器的基本类型和数学模型 2)换热式 这类反应器类型很多，常用的型式是列管式图5-6， 套管式图5-7。 ◆按换热介质不同可分为： ※自身换热：以原料气为换热介质，自身换热，主 要用于热效应不太大的高压反应，如合成氨和合 成甲醇等。 ※对外换热式：由热载体移出热量，按热载体的循 环方式可分为：沸腾式、内循环式、外循环式
5.1 固定床气-固相催化反应器的基本类型和数学模型 2）换热式 这类反应器类型很多，常用的型式是列管式图5-6， 套管式图5-7。 ◆按换热介质不同可分为： ※自身换热：以原料气为换热介质，自身换热，主 要用于热效应不太大的高压反应，如合成氨和合 成甲醇等。 ※对外换热式：由热载体移出热量，按热载体的循 环方式可分为：沸腾式、内循环式、外循环式

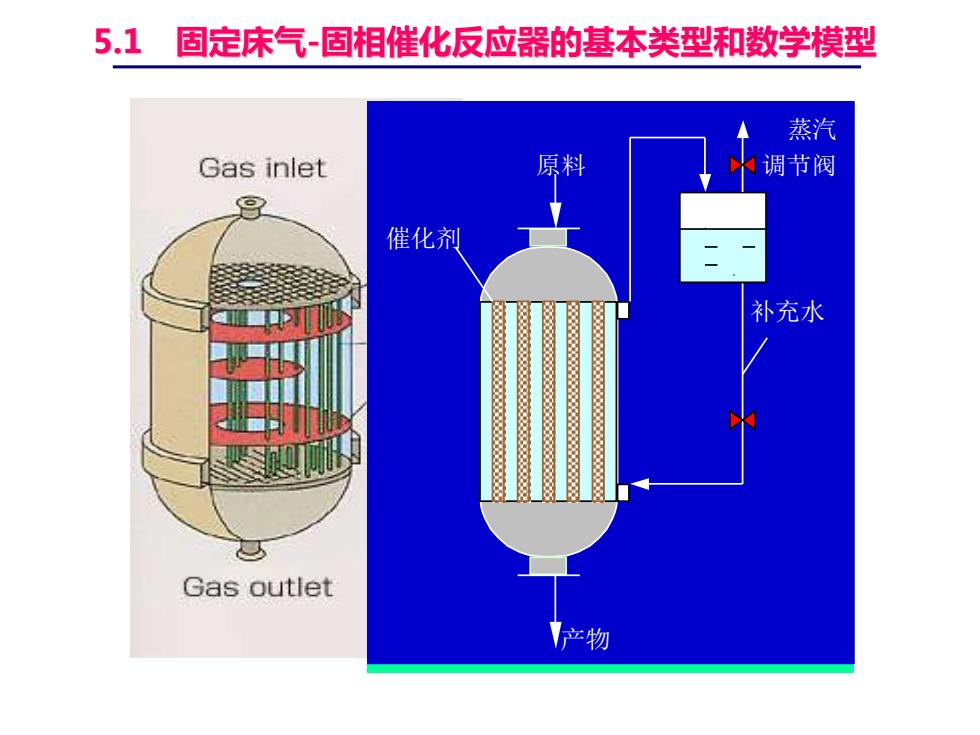

5.1 固定床气-固相催化反应器的基本类型和数学模型 蒸汽 Gas inlet 原料 A调节阀 催化剂 补充水 Gas outlet 产物
蒸汽 原料 调节阀 催化剂 补充水 产物 5.1 固定床气-固相催化反应器的基本类型和数学模型

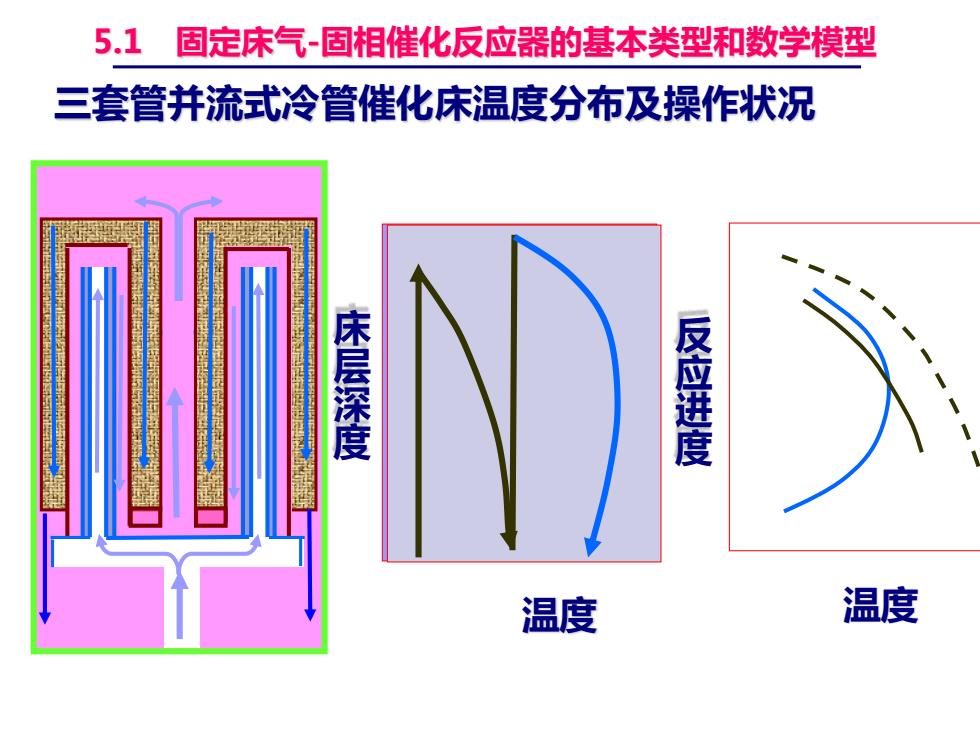

5.1固定床气-固相催化反应器的基本类型和数学模型 三套管并流式冷管催化床温度分布及操作状况 床层深度 反应进度 温度 温度
温度 床 层 深 度 温度 反 应 进 度 三套管并流式冷管催化床温度分布及操作状况 5.1 固定床气-固相催化反应器的基本类型和数学模型
Catolyst packing.100 mm tube steam+CH4 500°C BuipDol xoS tubes with catalyst 780°c 10%CH4
