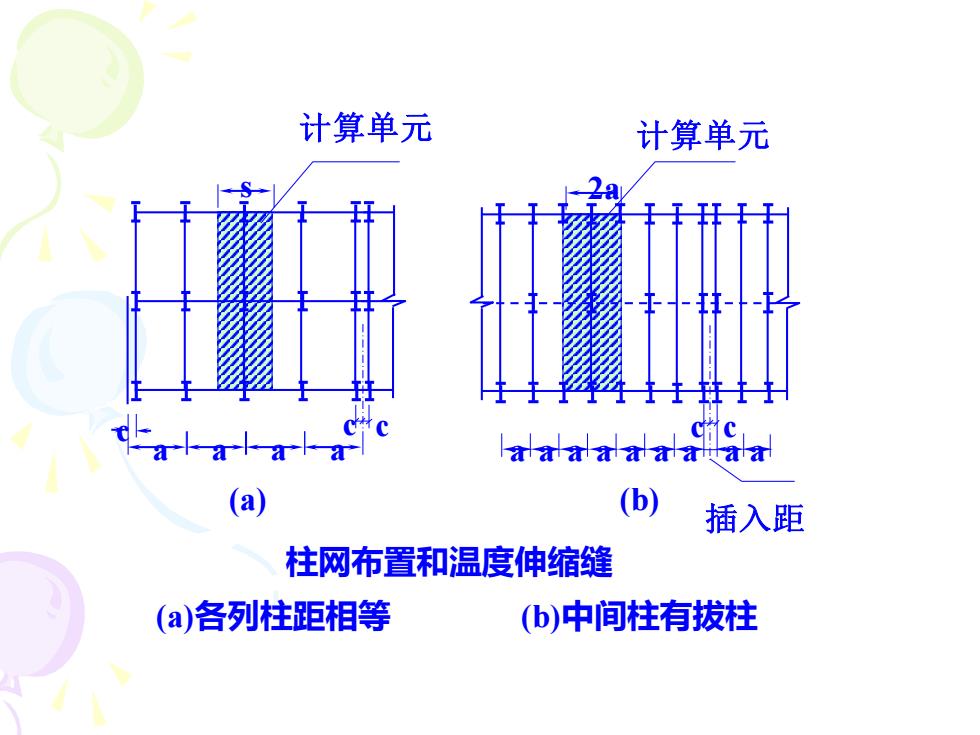

计算单元 计算单元 aaaa女 (a) (b) 插入距 柱网布置和温度伸缩缝 (a)各列柱距相等 (b)中间柱有拔柱
柱网布置和温度伸缩缝 (a)各列柱距相等 (b)中间柱有拔柱 a s a a a c c c 计算单元 2a a c c 计算单元 a a a a a a a a 插入距 (a) (b)

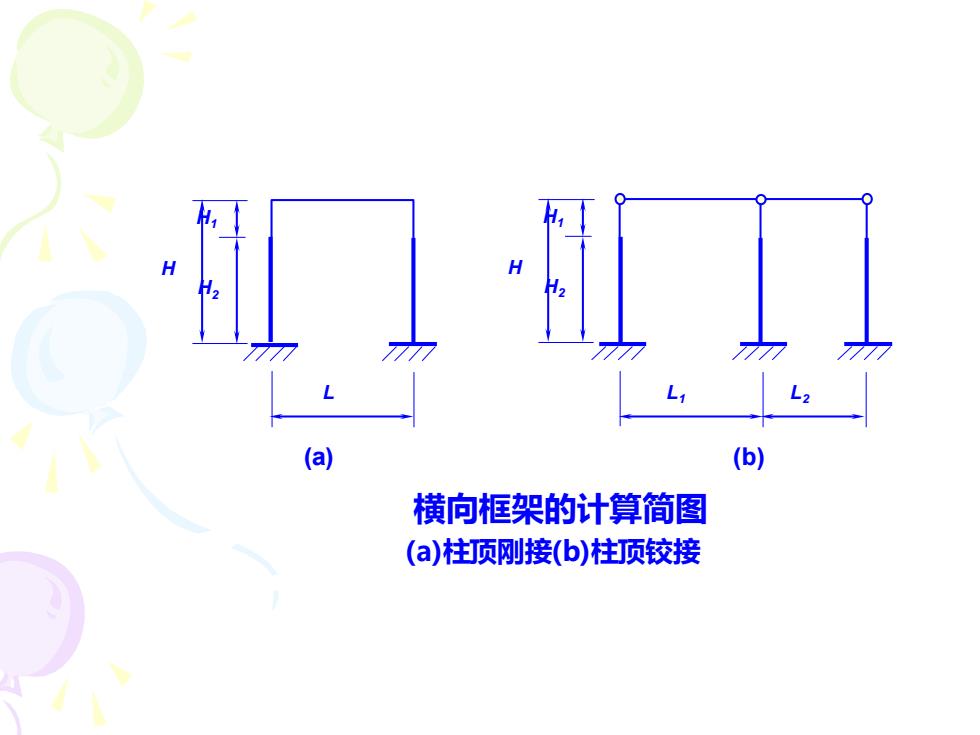

T L (a) (b) 横向框架的计算简图 (a)柱顶刚接(b)柱顶铰接
横向框架的计算简图 (a)柱顶刚接(b)柱顶铰接 H1 H2 H L (a) H1 H2 H L1 L2 (b)

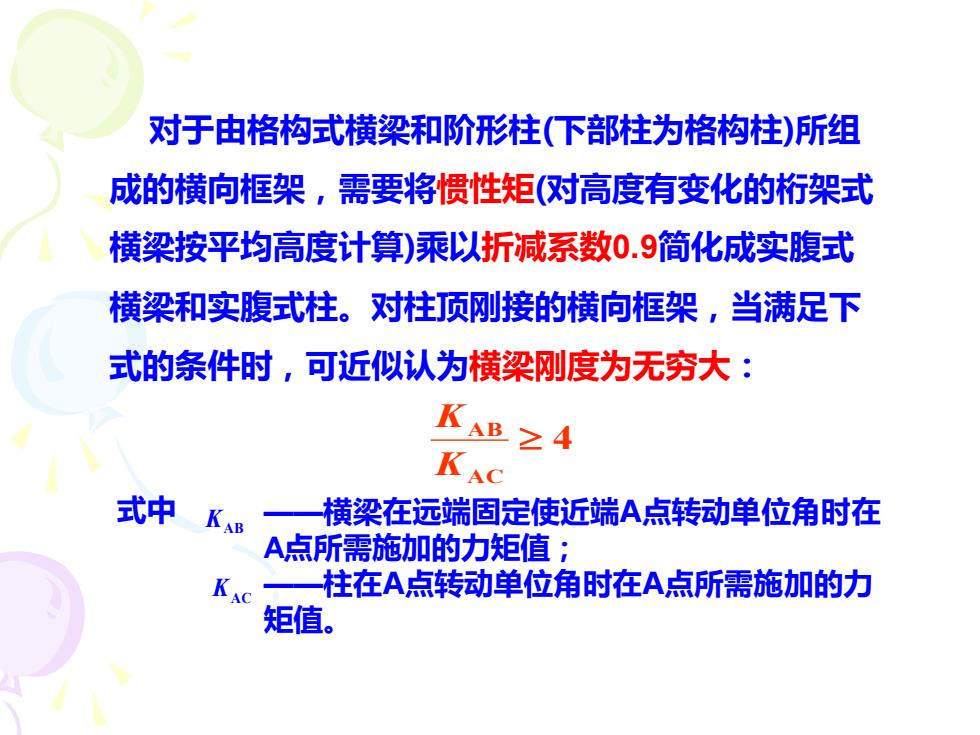

对于由格构式横梁和阶形柱（下部柱为格构柱）所组 成的横向框架，需要将惯性矩（对高度有变化的桁架式 横梁按平均高度计算)乘以折减系数0.9简化成实腹式 横梁和实腹式柱。对柱顶刚接的横向框架，当满足下 式的条件时，可近似认为横梁刚度为无穷大： KABZ4 KAC 式中 KAB —横梁在远端固定使近端A点转动单位角时在 A点所需施加的力矩值； 柱在A点转动单位角时在A点所需施加的力 矩值
对于由格构式横梁和阶形柱(下部柱为格构柱)所组 成的横向框架，需要将惯性矩(对高度有变化的桁架式 横梁按平均高度计算)乘以折减系数0.9简化成实腹式 横梁和实腹式柱。对柱顶刚接的横向框架，当满足下 式的条件时，可近似认为横梁刚度为无穷大： 4 AC AB K K 式中 KAB ——横梁在远端固定使近端A点转动单位角时在 A点所需施加的力矩值； ——柱在A点转动单位角时在A点所需施加的力 矩值。 K AC

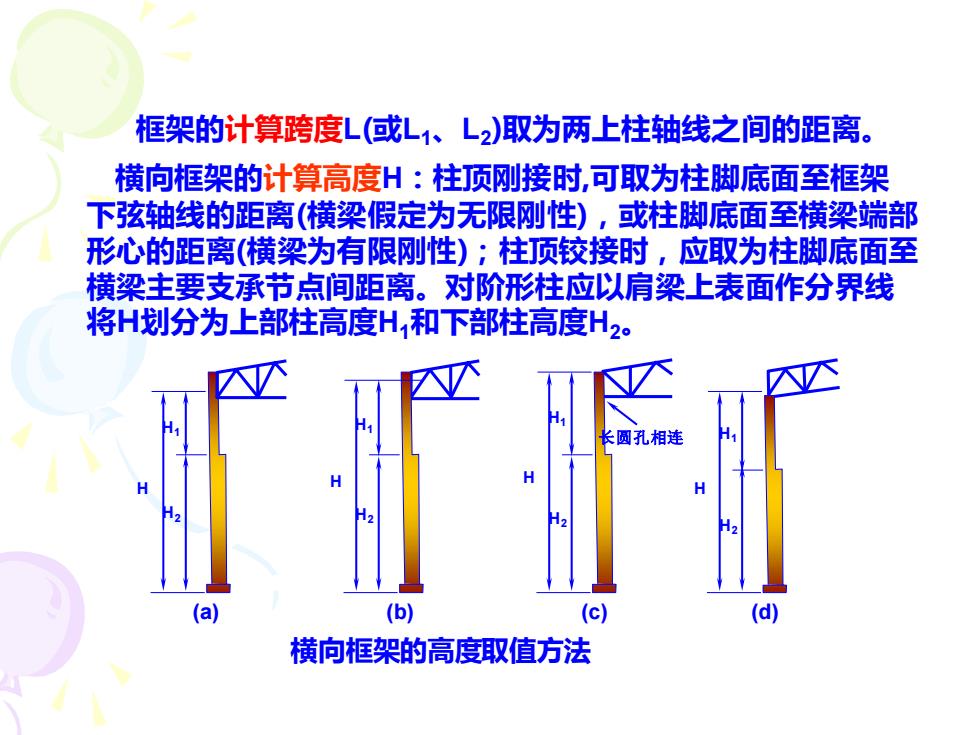

框架的计算跨度L(或L1、L2)取为两上柱轴线之间的距离。 横向框架的计算高度H:柱顶刚接时，可取为柱脚底面至框架 下弦轴线的距离（横梁假定为无限刚性），或柱脚底面至横梁端部 形心的距离（横梁为有限刚性）；柱顶铰接时，应取为柱脚底面至 横梁主要支承节点间距离。对阶形柱应以肩梁上表面作分界线 将H划分为上部柱高度H和下部柱高度H2。 长圆孔相连 (a (b) (c) (d) 横向框架的高度取值方法
横向框架的计算高度H：柱顶刚接时,可取为柱脚底面至框架 下弦轴线的距离(横梁假定为无限刚性)，或柱脚底面至横梁端部 形心的距离(横梁为有限刚性)；柱顶铰接时，应取为柱脚底面至 横梁主要支承节点间距离。对阶形柱应以肩梁上表面作分界线 将H划分为上部柱高度H1和下部柱高度H2。 横向框架的高度取值方法 H2 H H1 H2 H H1 H2 H H1 H2 H H1 长圆孔相连 (a) (b) (c) (d) 框架的计算跨度L(或L1、L2 )取为两上柱轴线之间的距离

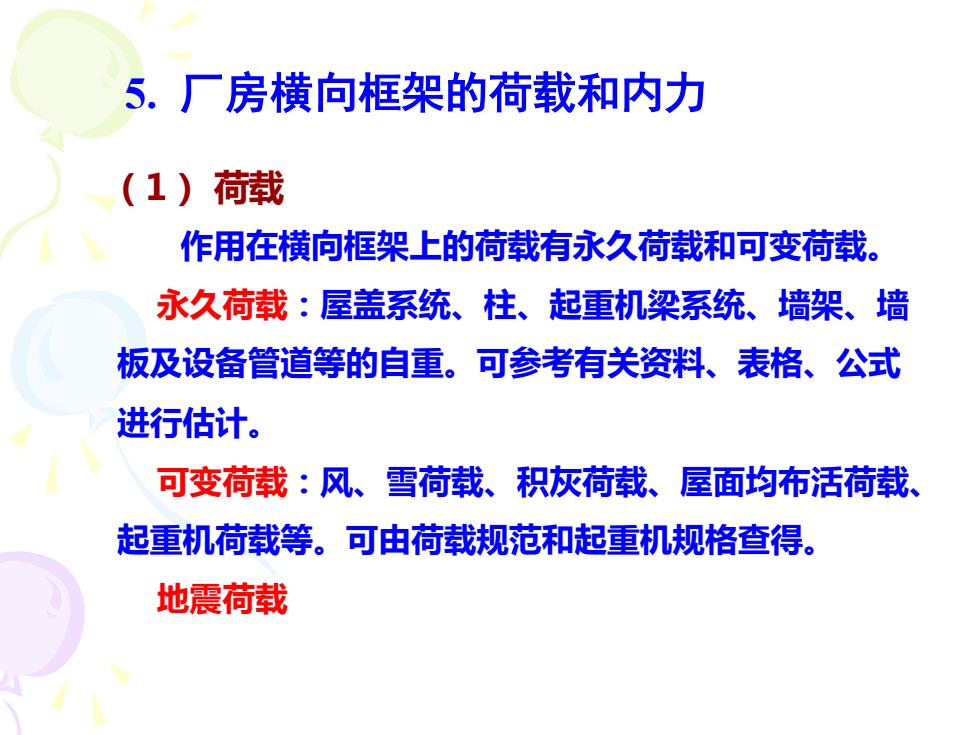

5。厂房横向框架的荷载和内力 (1)荷载 作用在横向框架上的荷载有永久荷载和可变荷载。 永久荷载：屋盖系统、柱、起重机梁系统、墙架、墙 板及设备管道等的自重。可参考有关资料、表格、公式 进行估计。 可变荷载：风、雪荷载、积灰荷载、屋面均布活荷载、 起重机荷载等。可由荷载规范和起重机规格查得。 地震荷载
（1） 荷载 作用在横向框架上的荷载有永久荷载和可变荷载。 永久荷载：屋盖系统、柱、起重机梁系统、墙架、墙 板及设备管道等的自重。可参考有关资料、表格、公式 进行估计。 可变荷载：风、雪荷载、积灰荷载、屋面均布活荷载、 起重机荷载等。可由荷载规范和起重机规格查得。 地震荷载 5. 厂房横向框架的荷载和内力
