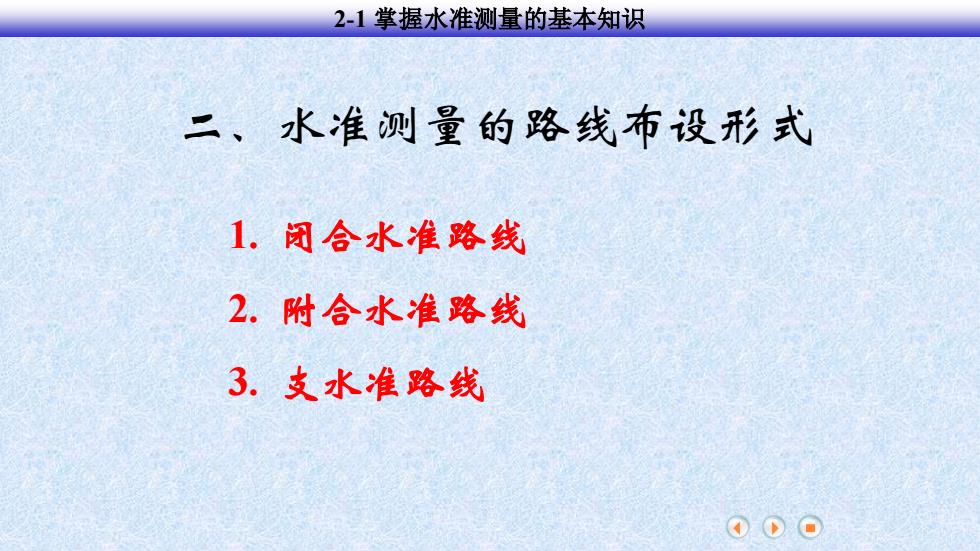

2-1掌握水准测量的基本知识 二、水准测量的路线布设形式 1.闭合水准路线 2.附合水准路线 3.支水准路线
二、水准测量的路线布设形式 1. 闭合水准路线 2. 附合水准路线 3. 支水准路线 2-1 掌握水准测量的基本知识

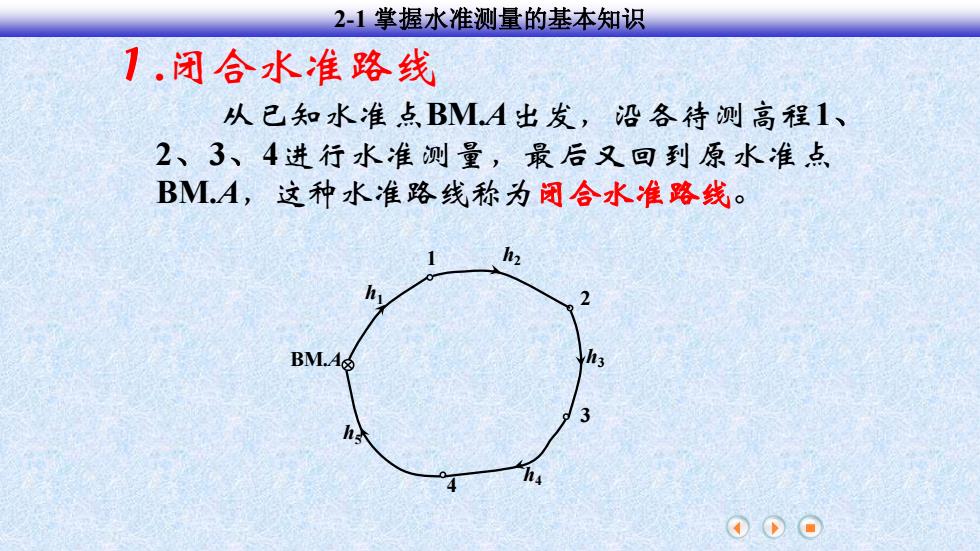

2-1掌握水准测量的基本知识 1.闭合水准路线 从已知水准点BMA出发，沿各待测高程1、 2、3、4进行水准测量，最后又回到原水准点 BMA,这种水准路线称为闭合水准路线。 z BM.A h 00O
从已知水准点BM.A出发，沿各待测高程1、 2、3、4进行水准测量，最后又回到原水准点 BM.A，这种水准路线称为闭合水准路线。 BM.A h1 h2 h3 h4 h5 1 2 3 4 １.闭合水准路线 2-1 掌握水准测量的基本知识
2-1掌握水准测量的基本知识 2.附合水准路线 从已知水准点BMA出发，沿各测待定高程 点1、2、3进行水准测量，最后附合到另一己 知水准点BMB上，这种水准路线称为附合水准 路线。 h h2 BM.B ⑧ 2 BM.A
BM.A BM.B h1 h2 １ h3 h4 ２ ３ ２.附合水准路线 从已知水准点BM.A出发，沿各测待定高程 点１、２、3进行水准测量，最后附合到另一已 知水准点BM.B上，这种水准路线称为附合水准 路线。 2-1 掌握水准测量的基本知识

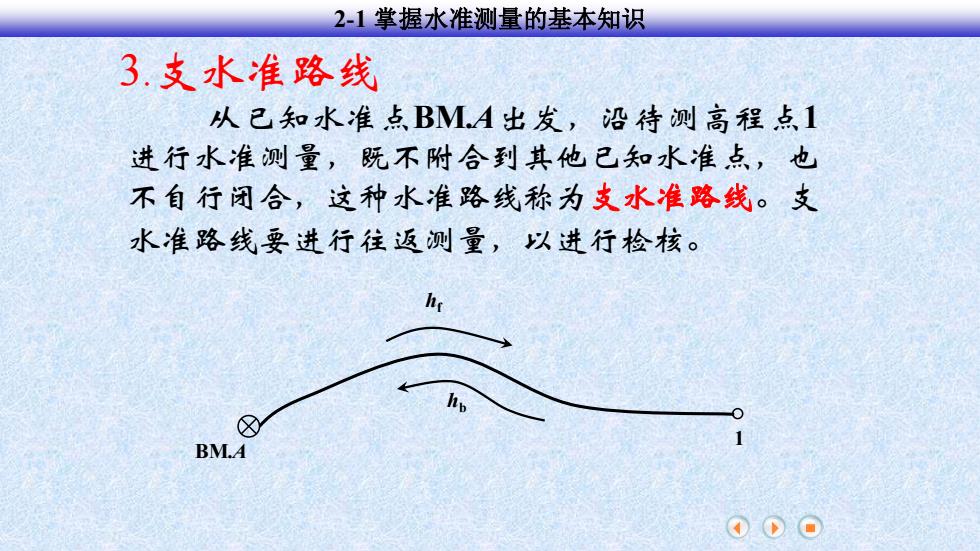

2-1掌握水准测量的基本知识 3.支水准路线 从己知水准点BMA出发，沿待测高程点1 进行水准测量，既不附合到其他已知水准点，也 不自行闭合，这种水准路线称为支水准路线。支 水准路线要进行往返测量，以进行检核。 1 BM.A
从已知水准点BM.A出发，沿待测高程点1 进行水准测量，既不附合到其他已知水准点，也 不自行闭合，这种水准路线称为支水准路线。支 水准路线要进行往返测量，以进行检核。 BM.A 1 hf hb 3.支水准路线 2-1 掌握水准测量的基本知识

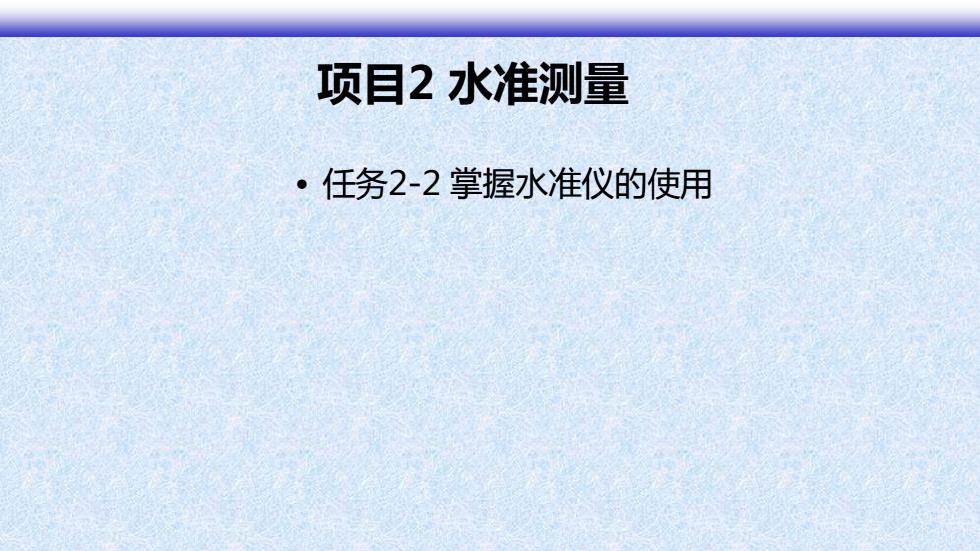

项目2水准测量 ·任务2-2掌握水准仪的使用
项目2 水准测量 • 任务2-2 掌握水准仪的使用
