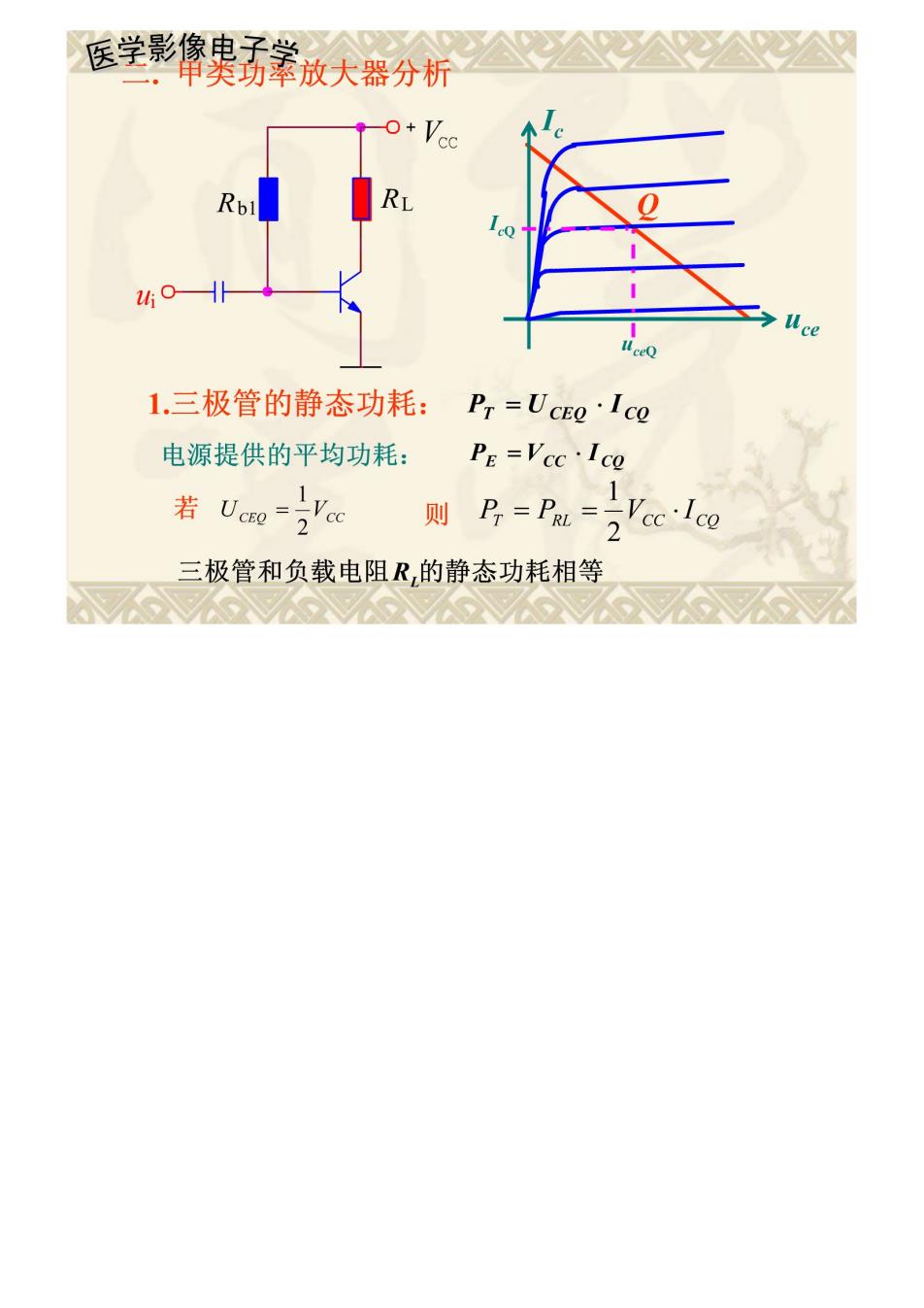

医学影像电子学 竿类功率放大器分析 o+Vcc Rb 1.三极管的静态功耗：Pr=UcQ·Ico 电源提供的平均功耗： PE='cc·Ico 若Ucm='ae 则B=Pu-2clo 三极管和负载电阻R,的静态功耗相等
医学影像电子学公公 2.动态功耗（当输入信号时） 功率三角形 输出功率： D= √2√2 要想P。大，就要 使功率三角形的面积 大，即必须使Vm和 om Iom都要大。 最大输出功率： Pom 22

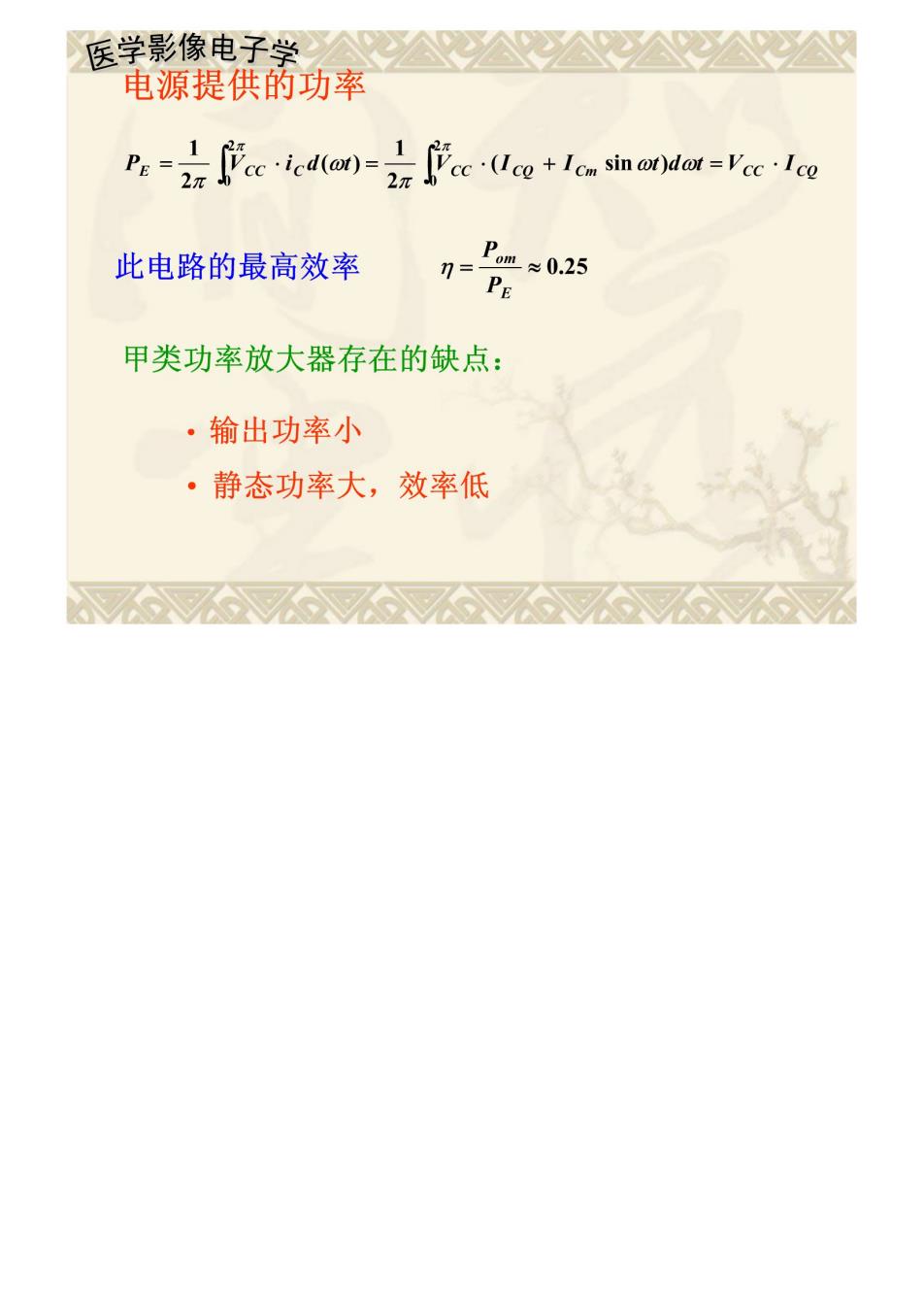

医学影像电子学△△公 电源提供的功率 此电路的最高效率 n Pm≈0.25 PE 甲类功率放大器存在的缺点： ·输出功率小 ·静态功率大，效率低

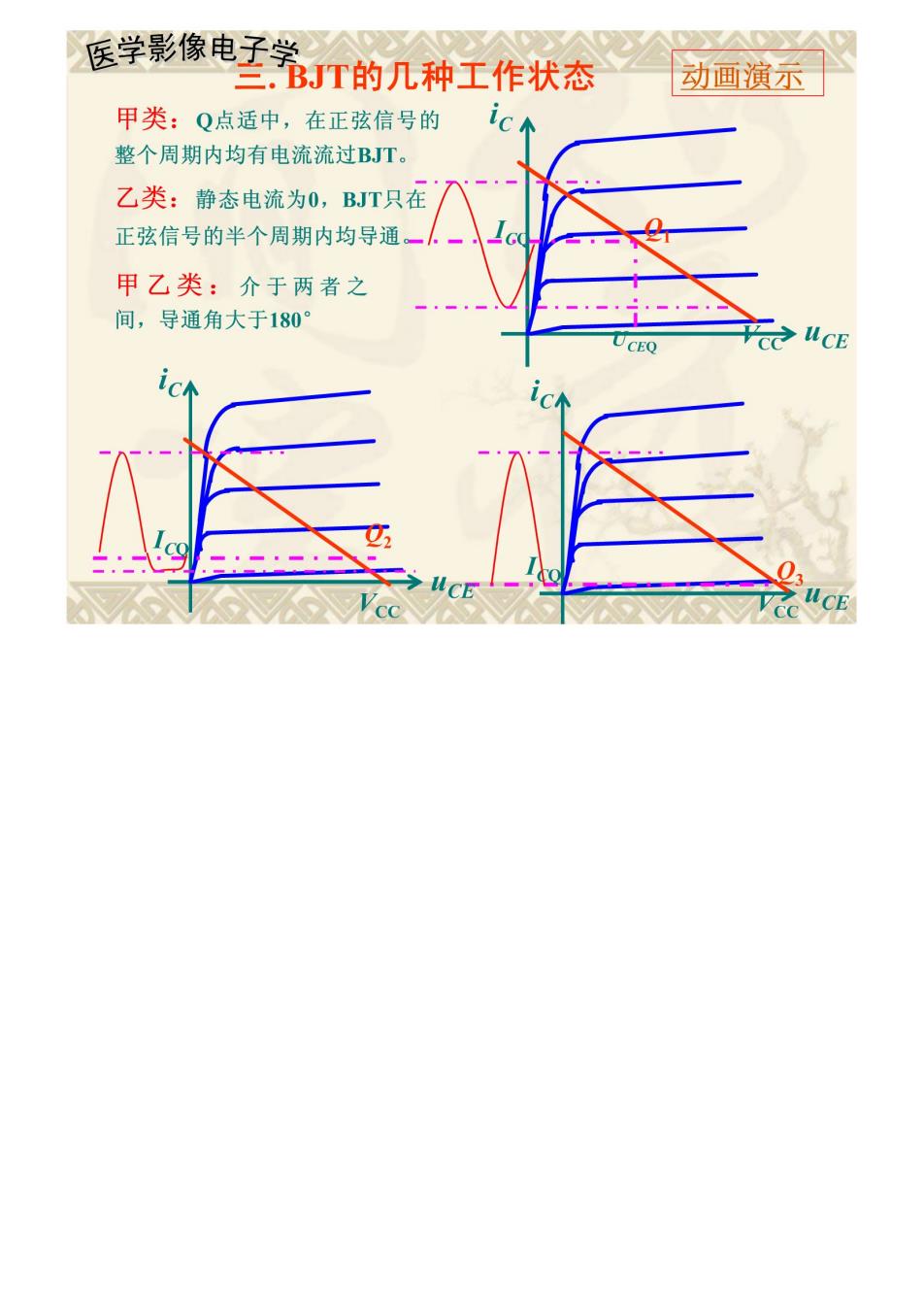

医学影像电子学， 兰，BJT的几种工作状态 动画演示 甲类：Q点适中，在正弦信号的 ic 整个周期内均有电流流过BJT。 乙类：静态电流为0，BJT只在 正弦信号的半个周期内均导通 甲乙类：介于两者之 间，导通角大于180 CEO c∂cE
医学影像电子学△公 6.2乙类互补对称功率放大电路 一。结构 互补对称： 电路中采用两个晶 T 体管：NPN、PNP各 支 两管特性一致。组 成互补对称式射极输 出器
