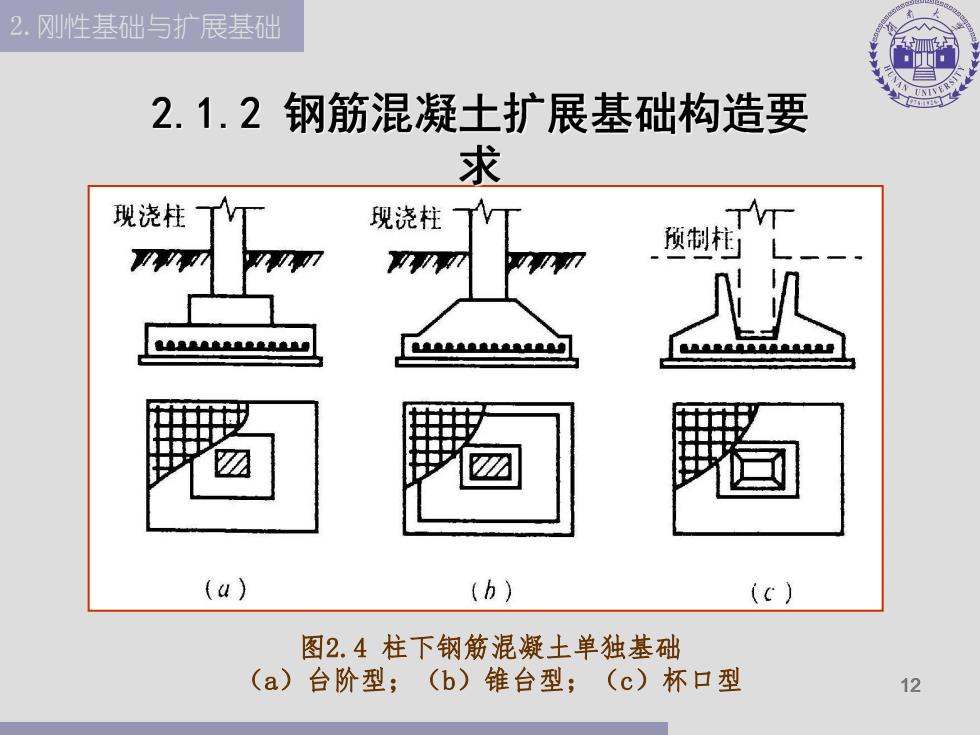

2.刚性基础与扩展基础 2.1.2钢筋混凝土扩展基础构造要 求 现浇柱 现浇柱了V 预制柱 ☑ (4） (b) (c) 图2.4柱下钢筋混凝土单独基础 (a)台阶型；(b)锥台型；(c)杯口型 12
12 2.刚性基础与扩展基础 图2.4 柱下钢筋混凝土单独基础 （a）台阶型；（b）锥台型；（c）杯口型

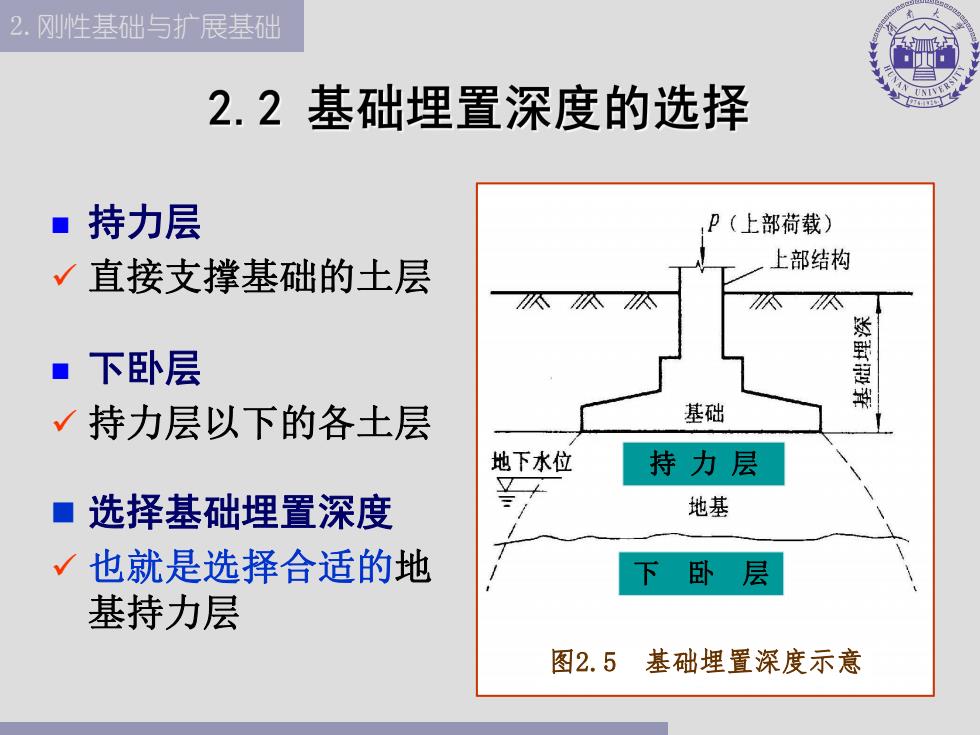

2.刚性基础与扩展基础 2.2基础埋置深度的选择 ■持力层 P(上部荷载) √直接支撑基础的土层 上部结构 ■下卧层 持力层以下的各土层 基础 地下水位 持力层 ■选择基础埋置深度 地基 也就是选择合适的地 下 卧层 基持力层 图2.5基础埋置深度示意
13 2.刚性基础与扩展基础 n 持力层 ü 直接支撑基础的土层 n 下卧层 ü 持力层以下的各土层 n 选择基础埋置深度 ü 也就是选择合适的地 基持力层 持 力 层 下 卧 层 图2.5 基础埋置深度示意
2.刚性基础与扩展基础 2.2基础埋置深度的选择 ■应考虑因素： √建筑结构条件与场地环境条件 工程地质条件 √水文地质条件 √地基冻融条件 14
14 2.刚性基础与扩展基础 n 应考虑因素： ü 建筑结构条件与场地环境条件 ü 工程地质条件 ü 水文地质条件 ü 地基冻融条件

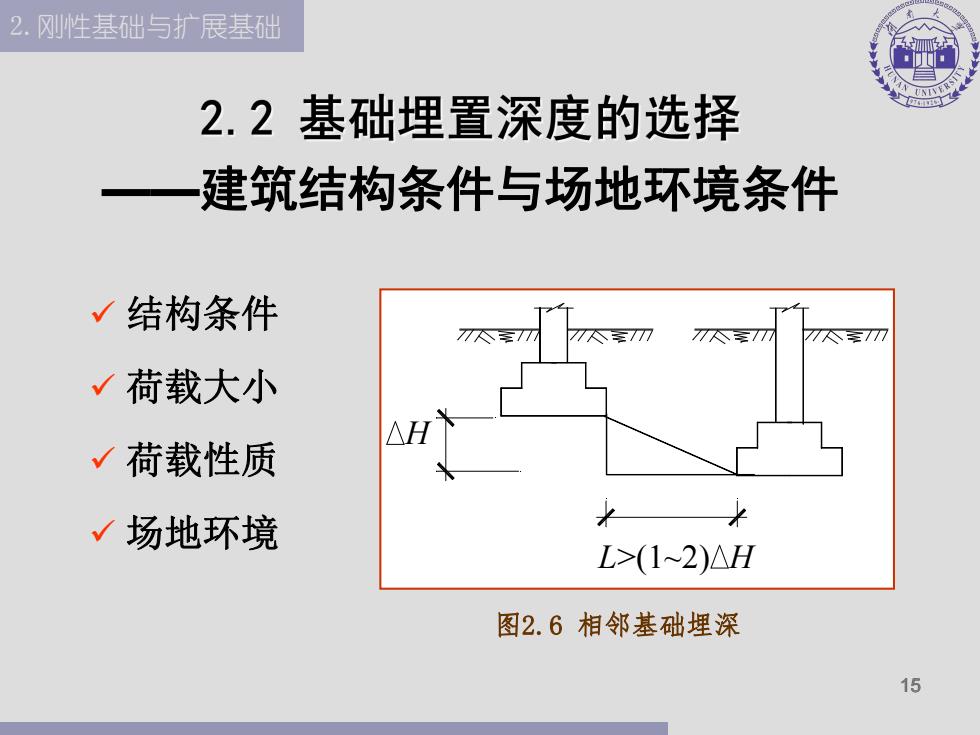

2.刚性基础与扩展基础 2.2基础埋置深度的选择 建筑结构条件与场地环境条件 √结构条件 77 7777 √荷载大小 √荷载性质 √场地环境 L>(1~2)△H 图2.6相邻基础埋深 15
15 2.刚性基础与扩展基础 ü 结构条件 ü 荷载大小 ü 荷载性质 ü 场地环境 图2.6 相邻基础埋深 ——建筑结构条件与场地环境条件 H L>(1~2) H a b d
2.刚性基础与扩展基础 2.2 基础埋置深度的选择 场地环境条件 ■若满足图示（b≤3m, ≤2.5m)则 ■条形基础 a≥3.5b-d/tanB ■矩形基础 a≥2.5b-d/tanB ■不满足要求时，应进行 地基稳定性验算 图2.7土坡坡顶处基础的埋深 16
16 2.刚性基础与扩展基础 ——场地环境条件 n 若满足图示（b≤3m， a≤2.5m ）则 n 条形基础 n 矩形基础 n 不满足要求时，应进行 地基稳定性验算 a 3.5b d / tan a 2.5b d / tan d 图2.7 土坡坡顶处基础的埋深
