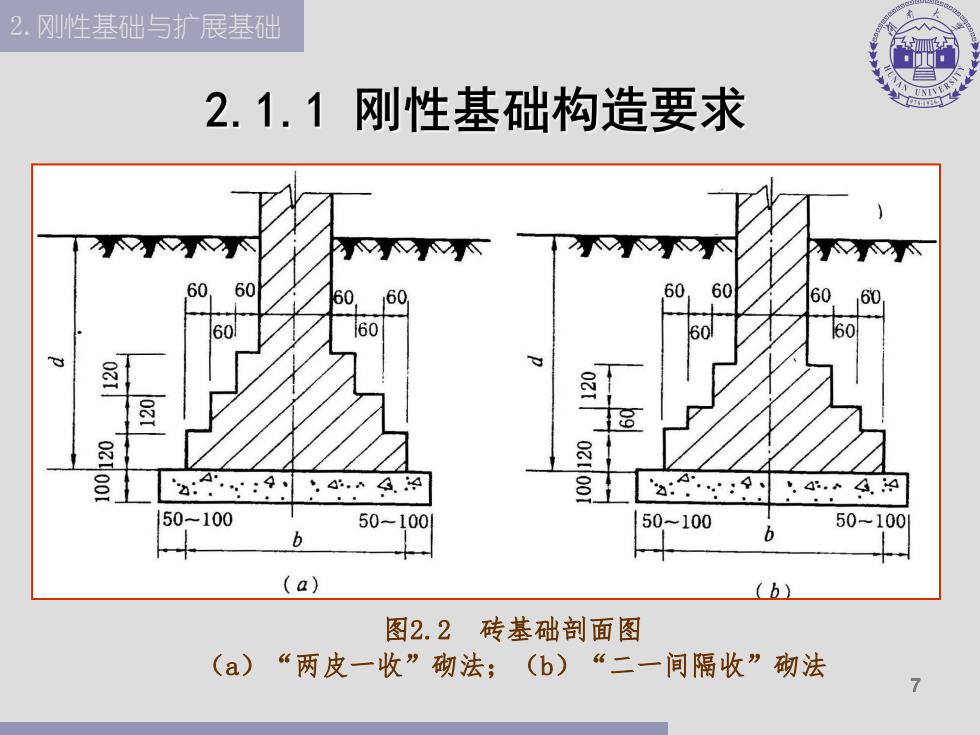

2.刚性基础与扩展基础 AA 2.1.1刚性基础构造要求 60 60 ò0 60, 60 60 60 60 60 60 60 8 昌 29 50~100 50-100 50~100 50-100 (a) (b) 图2.2砖基础剖面图 (a)“两皮一收”砌法；(b)“二一间隔收”砌法
7 2.刚性基础与扩展基础 图2.2 砖基础剖面图 （a）“两皮一收”砌法；（b）“二一间隔收”砌法
2.刚性基础与扩展基础 2.1.1刚性基础构造要求 ■刚性基础的特点 稳定性好，施工简便 用于≤6层的民用建筑、荷载较小的桥梁基础及涵 洞等； ■刚性基础的局限性 当基础承受荷载较大时，用料多、自重大，埋深 也加大 8
8 2.刚性基础与扩展基础 n 刚性基础的特点 ü 稳定性好，施工简便 ü 用于≤6层的民用建筑、荷载较小的桥梁基础及涵 洞等； n 刚性基础的局限性 ü 当基础承受荷载较大时，用料多、自重大，埋深 也加大
2.刚性基础与扩展基础 2.1.2钢筋混凝土扩展基础 ■墙下钢筋混凝土条形基础 √砌体承重墙体及挡土墙、涵洞下常采用 的基础形式 ■柱下钢筋混凝土独立基础 √建筑物中的柱、桥梁中的墩常用基础形式 9
9 2.刚性基础与扩展基础 n 墙下钢筋混凝土条形基础 ü 砌体承重墙体及挡土墙、涵洞下常采用 的基础形式 n 柱下钢筋混凝土独立基础 ü 建筑物中的柱、桥梁中的墩常用基础形式
2.刚性基础与扩展基础 2.1.2钢筋混凝土扩展基础构造要求 50m四 >200mm 下100mm (a) 100mm (0》 图2.3墙下钢筋混凝土扩展基础 (a)无肋；(b)有肋 10
10 2.刚性基础与扩展基础 图2.3 墙下钢筋混凝土扩展基础 （a）无肋；（b）有肋
2.刚性基础与扩展基础 2.1.2钢筋混凝土扩展基础构造要求 √锥形基础边缘高不宜<200mm,坡度长1：3；小于250mm时可 做成等厚板。阶梯形基础每阶高宜为300~500mm。 √垫层厚度一般为100mm。 √底板受力钢筋最小直径不宜<10mm,间距不宜>200mm和 <100mm。有垫层时混凝土的净保护层厚不宜<40mm,无垫层 时不宜<70mm。纵向分布筋直径*8mm,间距>300mm。 √混凝土强度等级不宜低于C20。 √根据经验，初选时基础的高度一般大于或等于b/8。 √当地基软弱或承受差异荷载时，为增强基础的整体性和抗弯 能力，可采用带肋基础。肋部纵向筋和箍筋按经验确定。 11
11 2.刚性基础与扩展基础 ü 锥形基础边缘高不宜<200mm，坡度i≤1:3；小于250mm时可 做成等厚板。阶梯形基础每阶高宜为300～500mm。 ü 垫层厚度一般为100mm。 ü 底板受力钢筋最小直径不宜<10mm,间距不宜>200mm和 <100mm。有垫层时混凝土的净保护层厚不宜<40mm，无垫层 时不宜<70mm。纵向分布筋直径≮ 8mm，间距≯ 300mm。 ü 混凝土强度等级不宜低于C20。 ü 当地基软弱或承受差异荷载时，为增强基础的整体性和抗弯 能力，可采用带肋基础。肋部纵向筋和箍筋按经验确定。 ü 根据经验,初选时基础的高度一般大于或等于b/8
