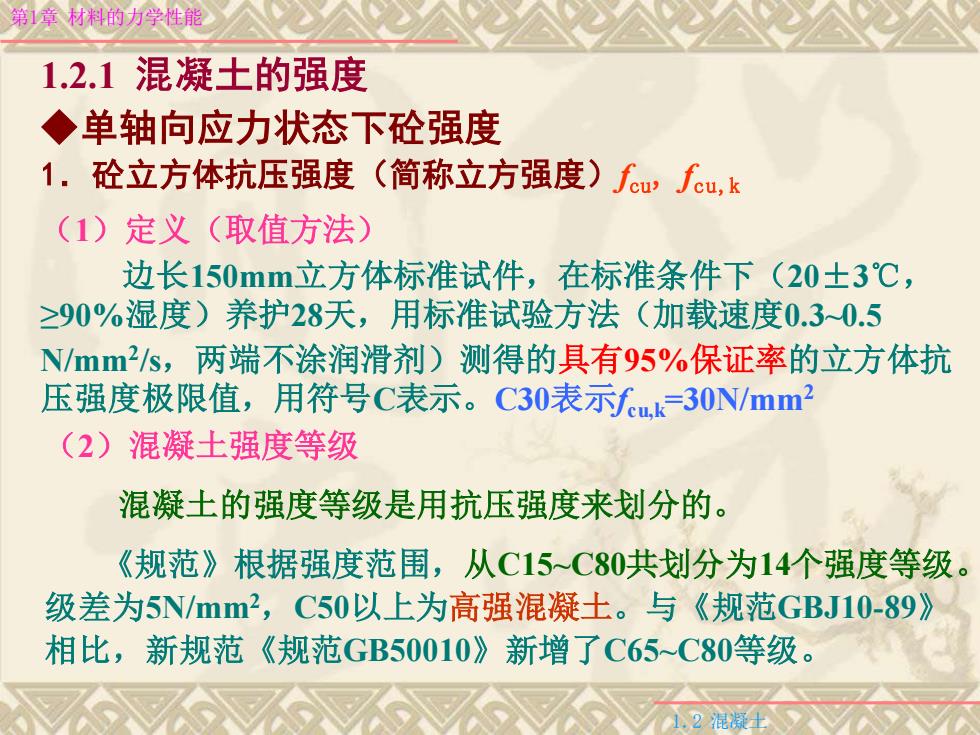

第]章材料的力学性能 1.2.1混凝土的强度 ◆单轴向应力状态下砼强度 1.砼立方体抗压强度（简称立方强度)f,fu,k (1)定义（取值方法） 边长150mm立方体标准试件，在标准条件下（20±3℃， ≥90%湿度)养护28天，用标准试验方法（加载速度0.30.5 N/mms,两端不涂润滑剂)测得的具有95%保证率的立方体抗 压强度极限值，用符号C表示。C30表示fuk30N/mm2 (2)混凝土强度等级 混凝土的强度等级是用抗压强度来划分的。 《规范》根据强度范围，从C15~C80共划分为14个强度等级。 级差为5N/mm2,C50以上为高强混凝土。与《规范GBJ10-89》 相比，新规范《规范GB50010》新增了C65~C80等级。 12混凝士】
1.2 混凝土 1.2.1 混凝土的强度 ◆单轴向应力状态下砼强度 1．砼立方体抗压强度（简称立方强度）fcu, fcu,k （1）定义（取值方法） 边长150mm立方体标准试件，在标准条件下（20±3℃， ≥90%湿度）养护28天，用标准试验方法（加载速度0.3~0.5 N/mm2 /s，两端不涂润滑剂）测得的具有95%保证率的立方体抗 压强度极限值，用符号C表示。C30表示fcu,k=30N/mm2 （2）混凝土强度等级 混凝土的强度等级是用抗压强度来划分的。 《规范》根据强度范围，从C15~C80共划分为14个强度等级。 级差为5N/mm2 ，C50以上为高强混凝土。与《规范GBJ10-89》 相比，新规范《规范GB50010》新增了C65~C80等级。 第1章 材料的力学性能

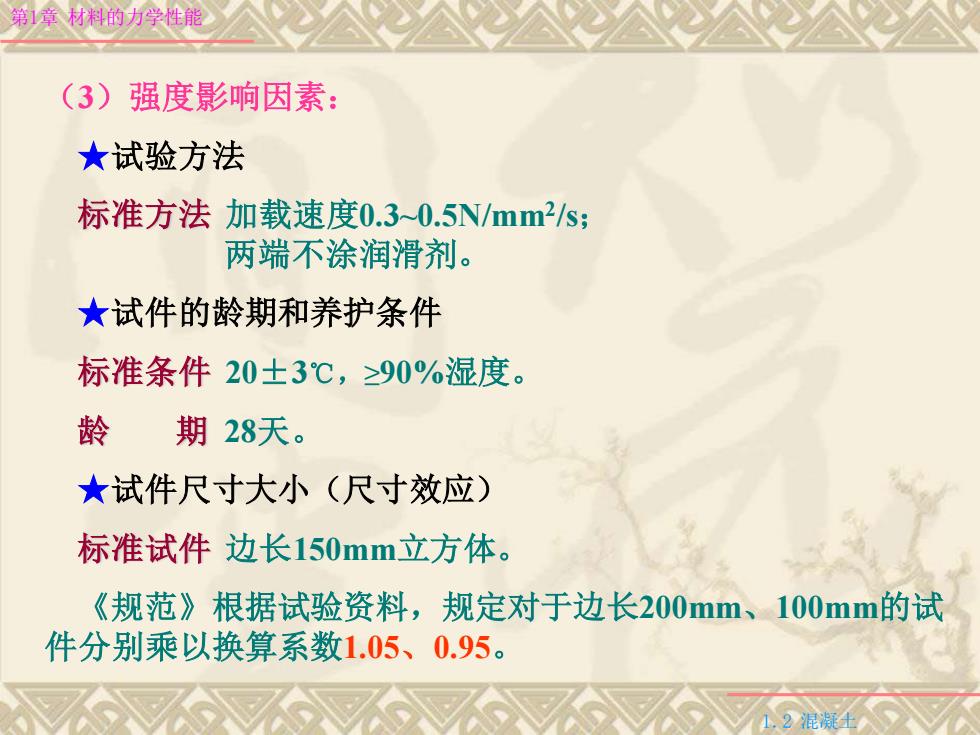

第]章材料的力学性能 (3)强度影响因素： ★试验方法 标准方法加载速度0.30.5N/mms; 两端不涂润滑剂。 ★试件的龄期和养护条件 标准条件20±3℃，≥90%湿度。 龄 期28天。 ★试件尺寸大小（尺寸效应) 标准试件边长150mm立方体。 《规范》根据试验资料，规定对于边长200mm、100mm的试 件分别乘以换算系数1.05、0.95。 .2昆
（3）强度影响因素： ★试验方法 标准方法 加载速度0.3~0.5N/mm2 /s； 两端不涂润滑剂。 ★试件的龄期和养护条件 标准条件 20±3℃，≥90%湿度。 龄 期 28天。 ★试件尺寸大小（尺寸效应） 标准试件 边长150mm立方体。 《规范》根据试验资料，规定对于边长200mm、100mm的试 件分别乘以换算系数1.05、0.95。 第1章 材料的力学性能 1.2 混凝土

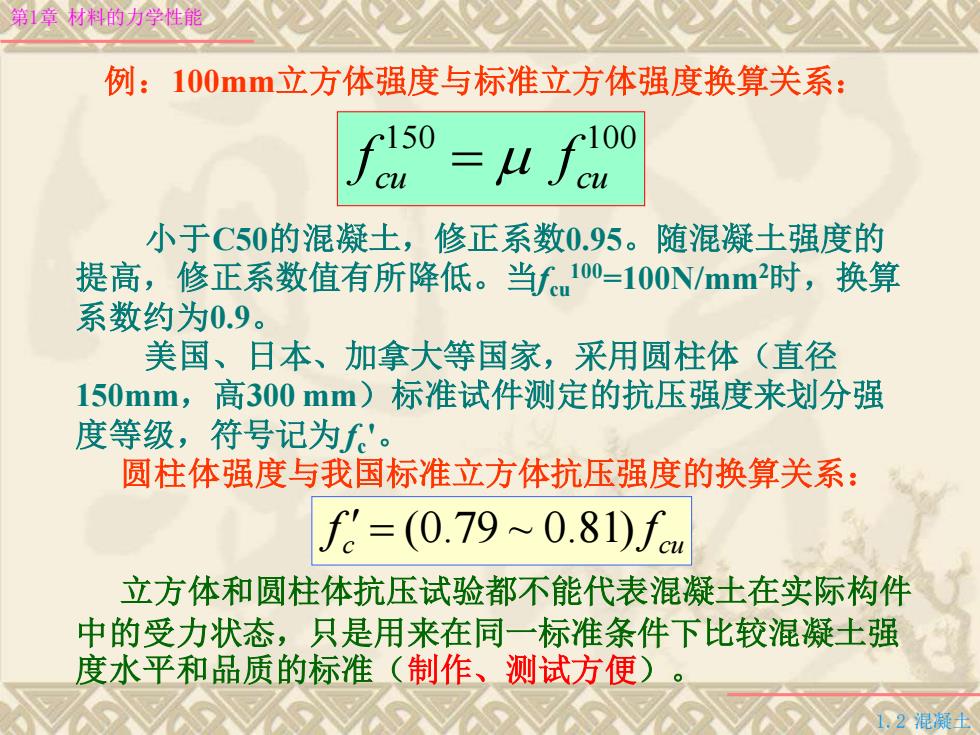

第]章材料的力学性能 例：100mm立方体强度与标准立方体强度换算关系： 150 100 cu 小于C50的混凝土，修正系数0.95。随混凝土强度的 提高，修正系数值有所降低。当fm100=100N/mm时，换算 系数约为0.9。 美国、日本、加拿大等国家，采用圆柱体（直径 150mm,高300mm)标准试件测定的抗压强度来划分强 度等级，符号记为f。 圆柱体强度与我国标准立方体抗压强度的换算关系： f=(0.79~0.81)f 立方体和圆柱体抗压试验都不能代表混凝土在实际构件 中的受力状态，只是用来在同一标准条件下比较混凝土强 度水平和品质的标准（制作、测试方便） 1.2混凝击
例：100mm立方体强度与标准立方体强度换算关系： 小于C50的混凝土，修正系数0.95。随混凝土强度的 提高，修正系数值有所降低。当fcu 100=100N/mm2时，换算 系数约为0.9。 美国、日本、加拿大等国家，采用圆柱体（直径 150mm，高300 mm）标准试件测定的抗压强度来划分强 度等级，符号记为fc ' 。 圆柱体强度与我国标准立方体抗压强度的换算关系： 立方体和圆柱体抗压试验都不能代表混凝土在实际构件 中的受力状态，只是用来在同一标准条件下比较混凝土强 度水平和品质的标准（制作、测试方便）。 150 100 cu cu f = f c cu f = (0.79 ~ 0.81) f 第1章 材料的力学性能 1.2 混凝土

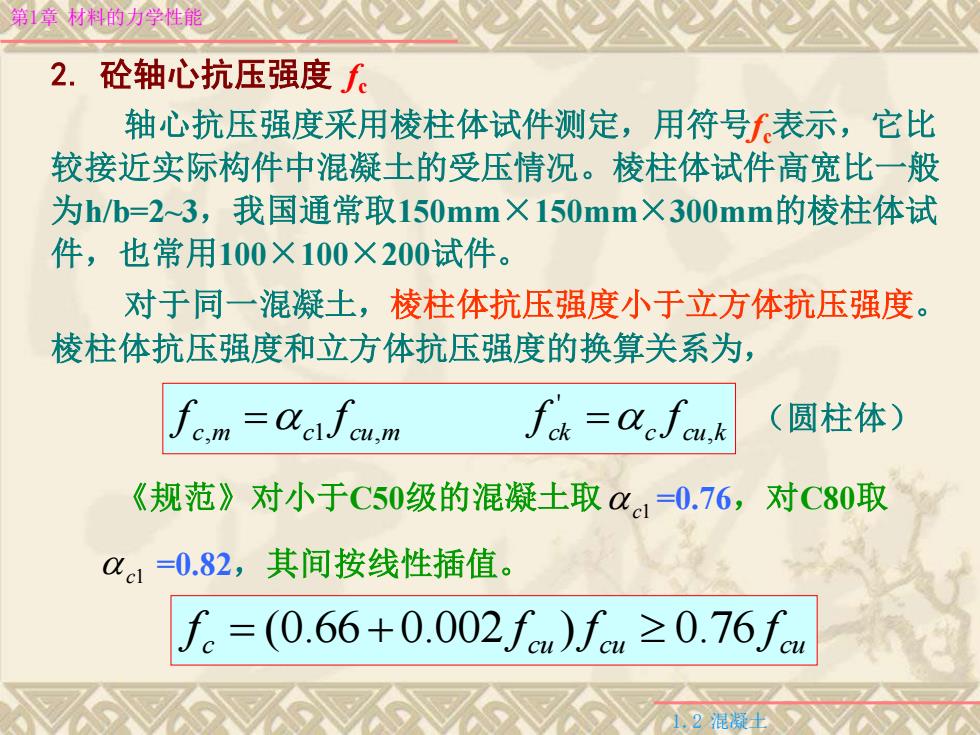

第]章材料的力学性能 2.砼轴心抗压强度f。 轴心抗压强度采用棱柱体试件测定，用符号f表示，它比 较接近实际构件中混凝土的受压情况。棱柱体试件高宽比一般 为h/b=2~3,我国通常取150mmX150mm×300mm的棱柱体试 件，也常用100×100X200试件。 对于同一混凝土，棱柱体抗压强度小于立方体抗压强度。 棱柱体抗压强度和立方体抗压强度的换算关系为， fe.m fck=aefauk (圆柱体) 《规范》对小于C50级的混凝土取a.=0.76,对C80取 a。1=0.82,其间按线性插值。 fc=(0.66+0.002fm)fcm≥0.76fm 1.2混凝土
1.2 混凝土 2. 砼轴心抗压强度 fc 轴心抗压强度采用棱柱体试件测定，用符号fc表示，它比 较接近实际构件中混凝土的受压情况。棱柱体试件高宽比一般 为h/b=2~3，我国通常取150mm×150mm×300mm的棱柱体试 件，也常用100×100×200试件。 对于同一混凝土，棱柱体抗压强度小于立方体抗压强度。 棱柱体抗压强度和立方体抗压强度的换算关系为， c cu cu cu f = (0.66+ 0.002 f ) f 0.76 f 《规范》对小于C50级的混凝土取 =0.76，对C80取 =0.82，其间按线性插值。 c m c cu m ck c cu k f f f f , ' , = 1 , = （圆柱体） c1 c1 第1章 材料的力学性能
第]章材料的力学性能 3.1 砼轴心抗拉强度f (1)抗拉强度的测定 16 ★直接拉伸试验：100×100×500 ★劈裂抗拉试验： 忌 100 Π 轴心受拉试验 πd.l fm=0.395f05 Icum 1.2混凝士>
1.2 混凝土 3．砼轴心抗拉强度 ft 500 150 150 100 16 轴心受拉试验 (1)抗拉强度的测定 ★直接拉伸试验：100×100×500 第1章 材料的力学性能 ★劈裂抗拉试验: P d P 拉 压 压 0.55 , , 2 0.395 t t t m cu m p f d l f f = =
