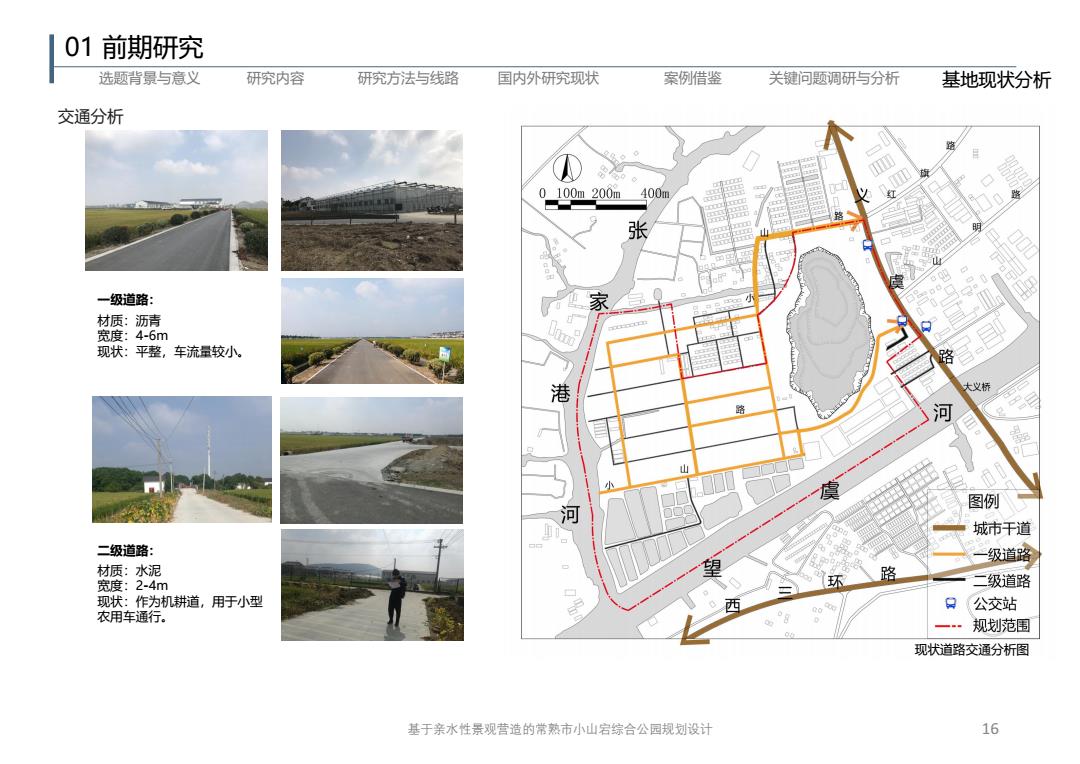

01前期研究 选题背景与意义 研究内容 研究方法与线路 国内外研究现状 案例借鉴 关键问题调研与分析 基地现状分析 交通分析 0_100m200m 400m 红 张 一级道路： 材质：沥青 宽度：4-6m 现状：平整，车流量较小。 路 港 大义桥 河 图例 河 城市干道 二级道路： 一级道路 材质：水泥 路 宽度：2-4m 环 二级道路 现状：作为机耕道，用于小型 西 口公交站 农用车通行。 规划范围 现状道路交通分析图 基于亲水性景观营造的常熟市小山宕综合公园规划设计 16
基于亲水性景观营造的常熟市小山宕综合公园规划设计 16 交通分析 现状道路交通分析图 一级道路： 材质：沥青 宽度：4-6m 现状：平整，车流量较小。 二级道路： 材质：水泥 宽度：2-4m 现状：作为机耕道，用于小型 农用车通行。 01 前期研究 选题背景与意义 研究内容 研究方法与线路 国内外研究现状 案例借鉴 关键问题调研与分析 基地现状分析
01前期研究 选题背景与意义 研究内容 研究方法与线路 国内外研究现状 案例借鉴 关键问题调研与分析 基地现状分析 水系分析 长 基地处于张家港河、望虞河交汇 处，南部有聚集的鱼塘，东部为 望虞河 0100m200m 400m 小山宕。 义 太湖 张家港河 ·由长江入水，流经张家港市 汇入望虞河。 水质较差，为V类至劣V类水， 所带污染物占望虞河西岸河 道污染物来源的40%。 路 为五级航道。 张家港河支流 大义桥 望虞河 河 。 开凿于公元前475年，是 太湖主要泄洪河道之一。 警戒水位3.4米，历史最高 水位5.27米。 水质为川类。 张家港河 图例 ·为五级航道。 水流方向 河道 环 路 鱼塘 西 小山宕 望贵河 规划范围 现状水系分析图 基于亲水性景观营造的常熟市小山宕综合公园规划设计 17
基于亲水性景观营造的常熟市小山宕综合公园规划设计 17 水系分析 基地处于张家港河、望虞河交汇 处，南部有聚集的鱼塘，东部为 小山宕。 望虞河 • 开凿于公元前475年，是 太湖主要泄洪河道之一。 • 警戒水位3.4米，历史最高 水位5.27米。 • 水质为III类。 • 为五级航道。 张家港河 • 由长江入水，流经张家港市 汇入望虞河。 • 水质较差，为V类至劣V类水， 所带污染物占望虞河西岸河 道污染物来源的40%。 • 为五级航道。 张家港河支流 张家港河 宕坑 现状水系分析图 望虞河 01 前期研究 选题背景与意义 研究内容 研究方法与线路 国内外研究现状 案例借鉴 关键问题调研与分析 基地现状分析

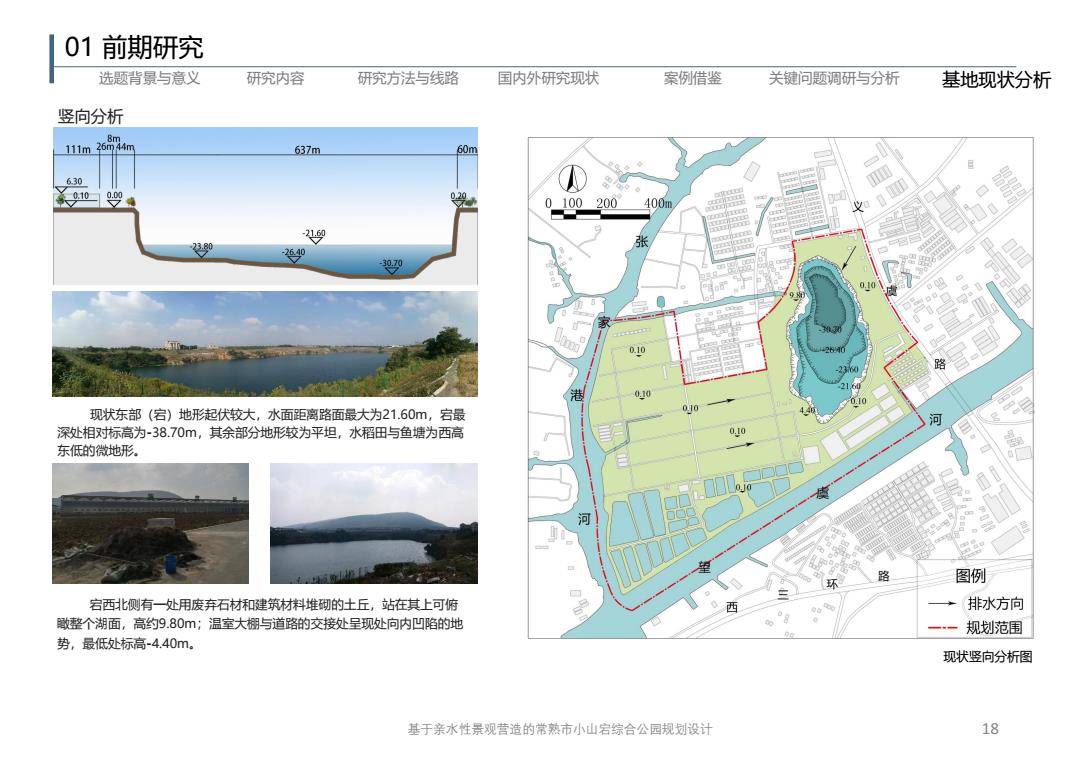

01前期研究 选题背景与意义 研究内容 研究方法与线路 国内外研究现状 案例借鉴 关键问题调研与分析 基地现状分析 竖向分析 11m2684m 637m 60m 6.30 围 909 0 100 400m 义 a 2g9 30 张 -20 碧9 0.10 $冒目 港 现状东部（宕）地形起伏较大，水面距离路面最大为21.60m,宕最 河 深处相对标高为-38.70m,其余部分地形较为平坦，水稻田与鱼塘为西高 东低的微地形。 河 5@ 路 图例 宕西北侧有一处用废弃石材和建筑材料堆砌的土丘，站在其上可俯 →排水方向 瞰整个湖面，高约9.80m;温室大棚与道路的交接处呈现处向内凹陷的地 一一 规划范围 势，最低处标高-4.40m。 现状竖向分析图 基于亲水性景观营造的常熟市小山宕综合公园规划设计 18
基于亲水性景观营造的常熟市小山宕综合公园规划设计 18 竖向分析 现状东部（宕）地形起伏较大，水面距离路面最大为21.60m，宕最 深处相对标高为-38.70m，其余部分地形较为平坦，水稻田与鱼塘为西高 东低的微地形。 宕西北侧有一处用废弃石材和建筑材料堆砌的土丘，站在其上可俯 瞰整个湖面，高约9.80m；温室大棚与道路的交接处呈现处向内凹陷的地 势，最低处标高-4.40m。 现状竖向分析图 01 前期研究 选题背景与意义 研究内容 研究方法与线路 国内外研究现状 案例借鉴 关键问题调研与分析 基地现状分析

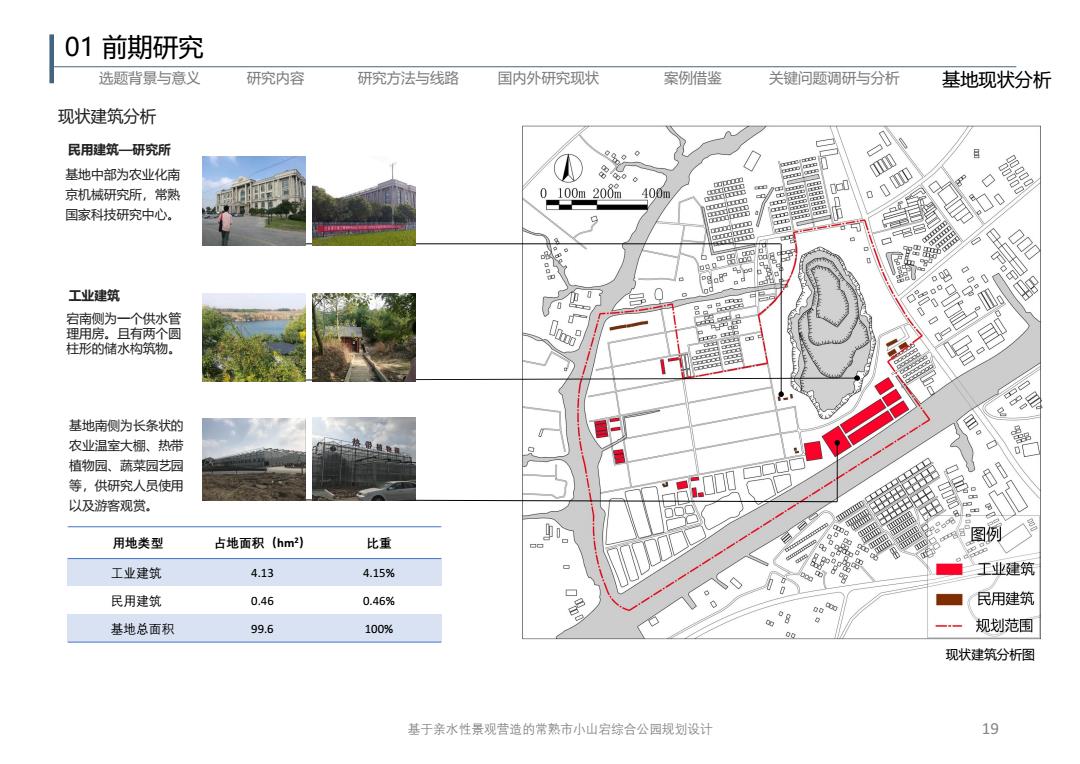

01前期研究 选题背景与意义 研究内容 研究方法与线路 国内外研究现状 案例借鉴 关键问题调研与分析 基地现状分析 现状建筑分析 民用建筑一—研究所 基地中部为农业化南 京机械研究所，常熟 0100m200m 400m 0 国家科技研究中心。 器 工业建筑 宕南侧为一个供水管 理用房。且有两个圆 柱形的储水构筑物。 基地南侧为长条状的 农业温室大棚、热带 植物园、蔬菜园艺园 等，供研究人员使用 o i 以及游客观赏。 8 名 用地类型 占地面积(hm2) 比重 图例 工业建筑 4.13 4.15% 工业建筑 民用建筑 0.46 0.46% 民用建筑 基地总面积 99.6 100% 规划范围 00 现状建筑分析图 基于亲水性景观营造的常熟市小山宕综合公园规划设计 19
现状建筑分析图 基于亲水性景观营造的常熟市小山宕综合公园规划设计 19 现状建筑分析 基地南侧为长条状的 农业温室大棚、热带 植物园、蔬菜园艺园 等，供研究人员使用 以及游客观赏。 民用建筑—研究所 基地中部为农业化南 京机械研究所，常熟 国家科技研究中心。 宕南侧为一个供水管 理用房。且有两个圆 柱形的储水构筑物。 工业建筑 用地类型 占地面积（hm2） 比重 工业建筑 4.13 4.15% 民用建筑 0.46 0.46% 基地总面积 99.6 100% 01 前期研究 选题背景与意义 研究内容 研究方法与线路 国内外研究现状 案例借鉴 关键问题调研与分析 基地现状分析

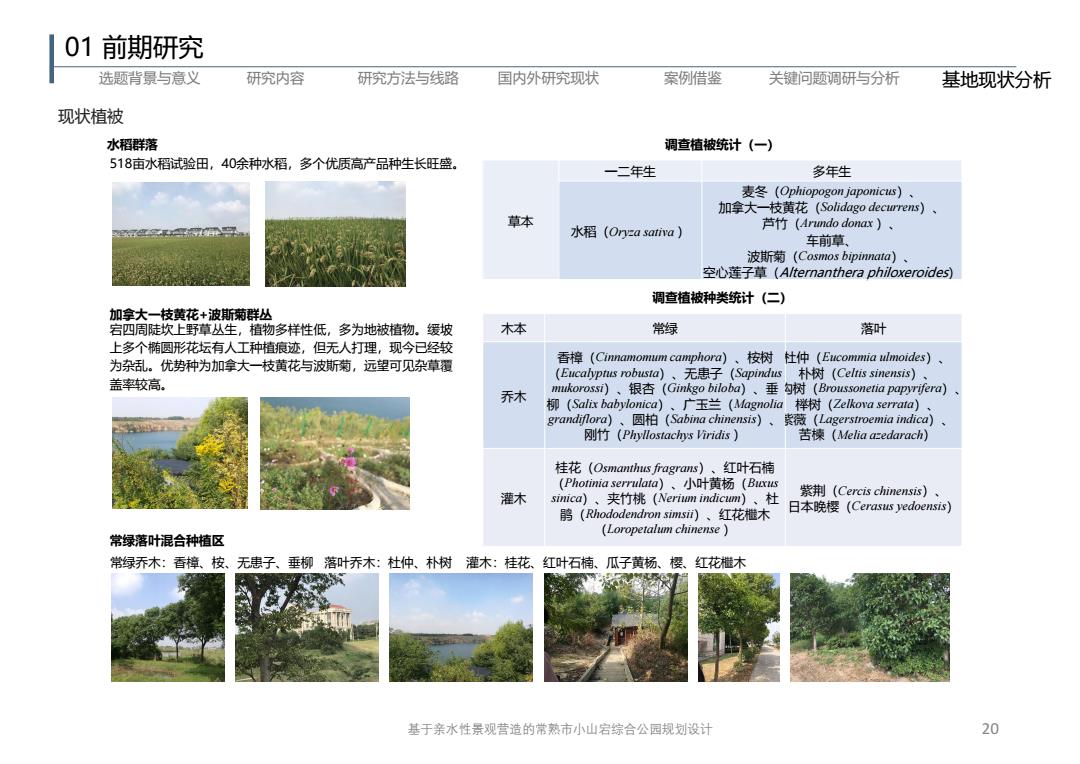

01前期研究 选题背景与意义 研究内容 研究方法与线路 国内外研究现状 案例借鉴 关键问题调研与分析 基地现状分析 现状植被 水稻群落 调查植被统计（一） 518亩水稻试验田，40余种水稻，多个优质高产品种生长旺盛。 一二年生 多年生 麦冬(Ophiopogon japonicus)、 加拿大一枝黄花(Solidago decurrens)、 草本 水稻(Oryza sativa) 芦竹(Arundo donax)、 车前草、 波斯菊(Cosmos bipinnata) 空心莲子草(A/ternanthera philoxeroides) 调查植被种类统计（二） 加拿大一枝黄花+波斯菊群丛 宕四周陡坎上野草丛生，植物多样性低，多为地被植物。缓坡 木本 常绿 落叶 上多个椭圆形花坛有人工种植痕迹，但无人打理，现今已经较 为杂乱。优势种为加拿大一枝黄花与波斯菊，远望可见杂草覆 香樟(Cinnamomum camphora）、 按树杜仲(Eucommia ulmoides) (Eucalyptus robusta)、无患子 (Sapindus朴树(Celtis sinensis) 盖率较高。 乔木 mukorossi)、银杏(Ginkgo biloba)、 垂勾树(Broussonetia papyrifera) 柳(Salix babylonica)、广玉兰(Magnolia榉树(Zelkova serrata) grandiflora)、圆柏(Sabina chinensis)、 奏薇(Lagerstroemia indica） 刚f竹(Phyllo..stachys Viridis) 苦楝(Melia azedarach) 桂花(Osmanthus fragrans)、红叶石楠 (Photinia serrulata)、小叶黄杨(Brs 灌木 sinica）、夹竹桃(Nerium indicum)、杜 紫荆(Cercis chinensis)、 鹃(Rhododendron simsii)、红花檵木 日本晚樱(Cerasus)edoensis) (Loropetalum chinense 常绿落叶混合种植区 常绿乔木：香樟、桉、无患子、垂柳落叶乔木：杜仲、朴树灌木：桂花、红叶石楠、瓜子黄杨、樱、红花檵木 基于亲水性景观营造的常熟市小山宕综合公园规划设计 20
基于亲水性景观营造的常熟市小山宕综合公园规划设计 20 现状植被 宕四周陡坎上野草丛生，植物多样性低，多为地被植物。缓坡 上多个椭圆形花坛有人工种植痕迹，但无人打理，现今已经较 为杂乱。优势种为加拿大一枝黄花与波斯菊，远望可见杂草覆 盖率较高。 水稻群落 518亩水稻试验田，40余种水稻，多个优质高产品种生长旺盛。 加拿大一枝黄花+波斯菊群丛 常绿乔木：香樟、桉、无患子、垂柳 落叶乔木：杜仲、朴树 灌木：桂花、红叶石楠、瓜子黄杨、樱、红花檵木 常绿落叶混合种植区 调查植被统计（一） 草本 一二年生 多年生 水稻（Oryza sativa ） 麦冬（Ophiopogon japonicus）、 加拿大一枝黄花（Solidago decurrens）、 芦竹（Arundo donax ）、 车前草、 波斯菊（Cosmos bipinnata）、 空心莲子草（Alternanthera philoxeroides） 调查植被种类统计（二） 木本 常绿 落叶 乔木 香樟（Cinnamomum camphora）、桉树 （Eucalyptus robusta）、无患子（Sapindus mukorossi）、银杏（Ginkgo biloba）、垂 柳（Salix babylonica）、广玉兰（Magnolia grandiflora）、圆柏（Sabina chinensis）、 刚竹（Phyllostachys Viridis ） 杜仲（Eucommia ulmoides）、 朴树（Celtis sinensis）、 构树（Broussonetia papyrifera）、 榉树（Zelkova serrata）、 紫薇（Lagerstroemia indica）、 苦楝（Melia azedarach） 灌木 桂花（Osmanthus fragrans）、红叶石楠 （Photinia serrulata）、小叶黄杨（Buxus sinica）、夹竹桃（Nerium indicum）、杜 鹃（Rhododendron simsii）、红花檵木 （Loropetalum chinense ） 紫荆（Cercis chinensis）、 日本晚樱（Cerasus yedoensis） 01 前期研究 选题背景与意义 研究内容 研究方法与线路 国内外研究现状 案例借鉴 关键问题调研与分析 基地现状分析
