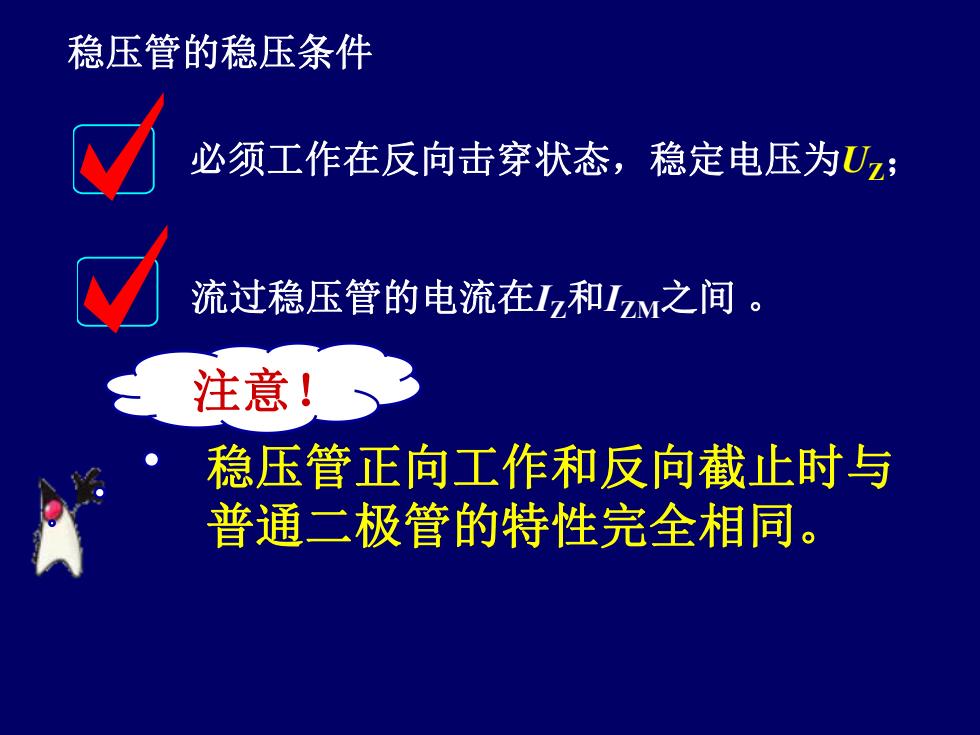

稳压管的稳压条件 必须工作在反向击穿状态，稳定电压为Uz: 流过稳压管的电流在I2和IzM之间。 注意！ 稳压管正向工作和反向截止时与 普通二极管的特性完全相同
稳压管的稳压条件 稳压管正向工作和反向截止时与 普通二极管的特性完全相同。 必须工作在反向击穿状态，稳定电压为UZ； 流过稳压管的电流在IZ和IZM之间 。 注意！

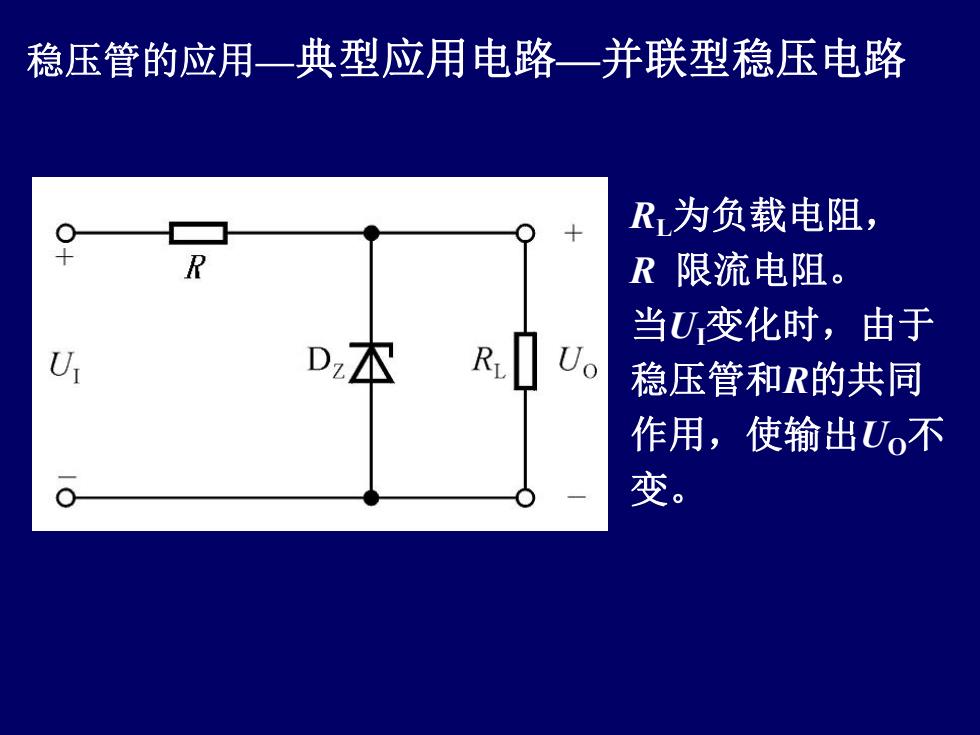

稳压管的应用一典型应用电路一并联型稳压电路 十 R为负载电阻， R限流电阻。 当U变化时，由于 U Dz本 R V. 稳压管和R的共同 作用，使输出U。不 变
稳压管的应用—典型应用电路—并联型稳压电路 RL为负载电阻， R 限流电阻。 当UI变化时，由于 稳压管和R的共同 作用，使输出UO不 变

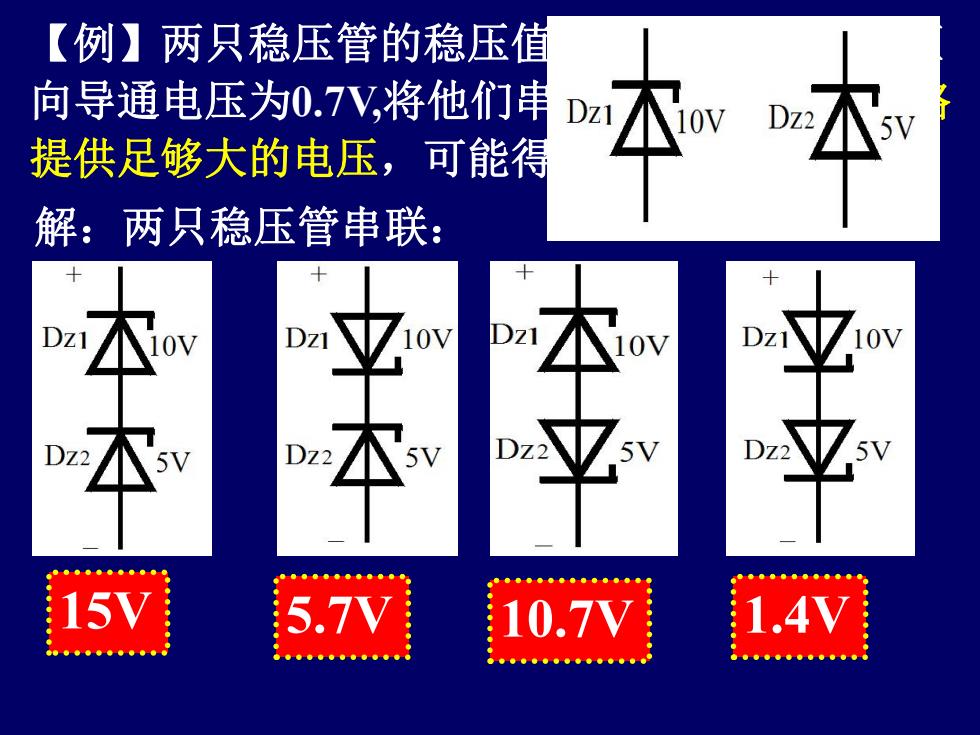

【例】两只稳压管的稳压值 向导通电压为0.7V,将他们用 提供足够大的电压，可能得 本本 解：两只稳压管串联： Dz2 DZ2 15V 5.7V 10.7V 1.4V
【例】两只稳压管的稳压值分别为5V和10V，正 向导通电压为0.7V,将他们串联或者并联，外电路 提供足够大的电压，可能得到几种电压值？ 15V 5.7V 10.7V 1.4V 解：两只稳压管串联：

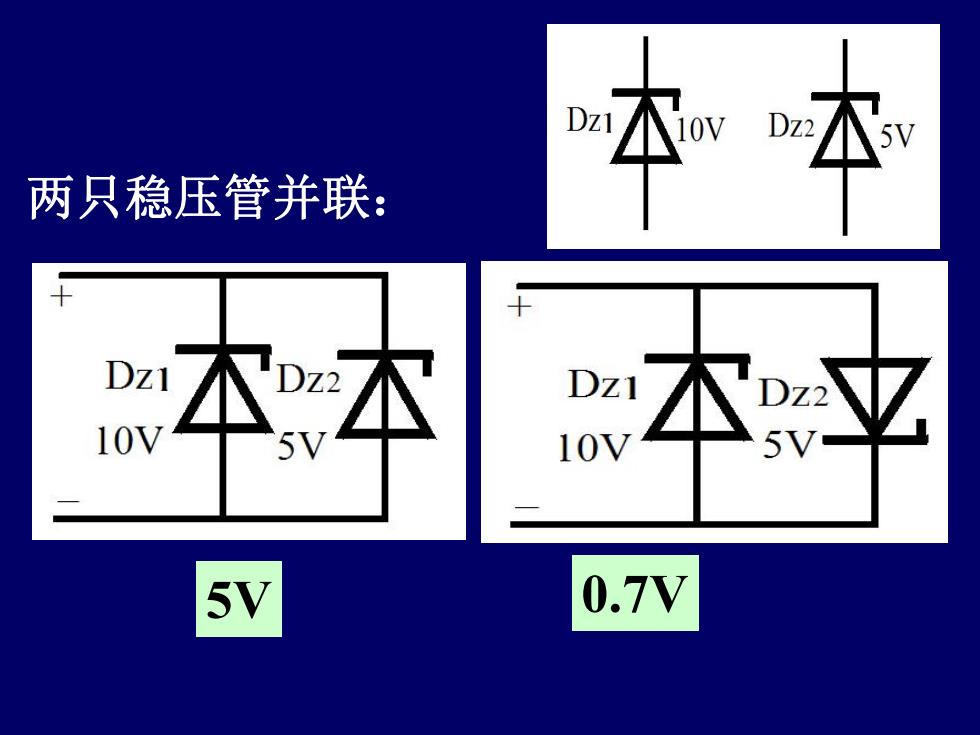

两只稳压管并联： 本不 本 Z2 不 本平 5V 0.7V
5V 0.7V 两只稳压管并联：

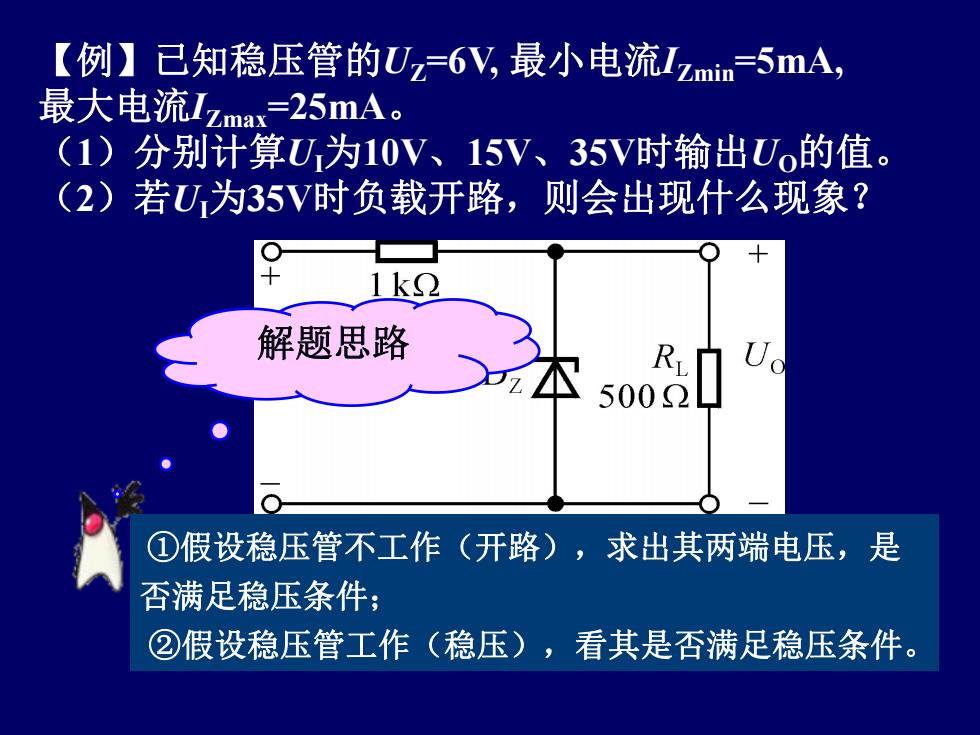

【例】已知稳压管的Uz6V,最小电流I2mim=5mA, 最大电流IZmax=25mA。 (1)分别计算U为10V、15V、35V时输出Uo的值。 (2)若U为35V时负载开路，则会出现什么现象？ k 解题思路」 50D9 ①假设稳压管不工作（开路），求出其两端电压，是 否满足稳压条件； ②假设稳压管工作（稳压），看其是否满足稳压条件
【例】已知稳压管的UZ=6V, 最小电流IZmin =5mA, 最大电流IZmax =25mA。 （1）分别计算UI为10V、15V、35V时输出UO的值。 （2）若UI为35V时负载开路，则会出现什么现象？ 解题思路 ①假设稳压管不工作（开路），求出其两端电压，是 否满足稳压条件； ②假设稳压管工作（稳压），看其是否满足稳压条件
