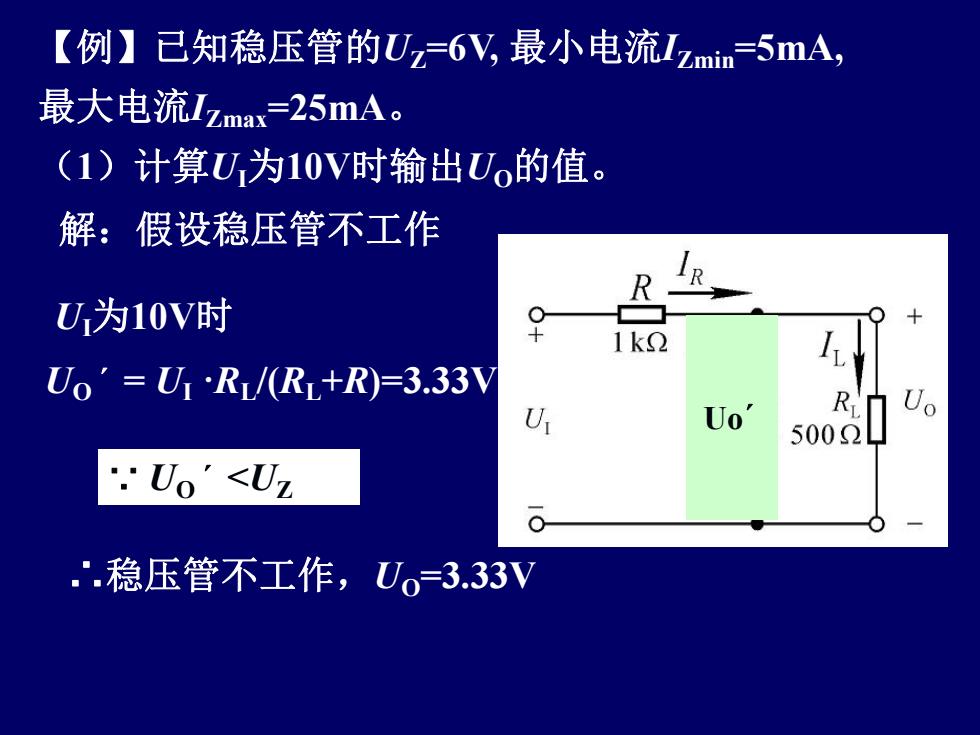

【例】已知稳压管的Uz=6V,最小电流zmin=5mA, 最大电流zmax=25mA。 (1)计算U为10V时输出U。的值。 解：假设稳压管不工作 U为10V时 1k2 Uo'=U1R/R1+R)=3.33V U Uo R )o 5002 .Uo'<U7 .'.稳压管不工作，U。=3.33V
解：假设稳压管不工作 Uo ´ UI为10V时 UO ´ = UI ·RL/(RL+R)=3.33V ∵ UO ´ <UZ ∴稳压管不工作，UO=3.33V 【例】已知稳压管的UZ=6V, 最小电流IZmin =5mA, 最大电流IZmax =25mA。 （1）计算UI为10V时输出UO的值
【例】已知Uz=6V,Izmin=5mA,IZmax=25mA。 (1)计算U20V时输出Uo的值。 解：假设稳压管不工作 U为20V时 Uo'=U1·R/R+R)=6.7 1k2 Uo'>Uz U D2本 R Uo 5002 假设稳压管工作 IR=(UI-UZ)/R=18mA IL=UZ/RL=12mA IDZ =IR-IL=6mA “,IZmin<IDz<Izma .∴.Uo=6V
解：假设稳压管不工作 UI为20V时 UO ´ = UI · RL/(RL+R)=6.7V UO ´ >UZ ∴ UO=6V 【例】已知UZ=6V, IZmin =5mA, IZmax =25mA。 （1）计算UI20V时输出UO的值。 假设稳压管工作 IR=(UI-UZ)/R=18mA IL=UZ/RL=12mA ∵ IZmin < IDZ < IZmax IDZ = IR- IL=6mA
【例】已知Uz=6V,zmin=5mA,1zmax=25mA。 (1)计算U为35V时输出Uo的值。 (2)若U为35V时负载开路，则会出现什么现象？ 解：U为35V时，同理 可求出：U。=6V (2)U为35V时负载开路 Uo'>Uz U D2本 假设稳压管工作 IR=(UI-UZ)/R =29mA IDZ IR-IL=29mA ,Dz>1zmax稳压管将因功耗过大而损坏
解：UI为35V时,同理 可求出： UO =6 V UO ´ >UZ ∴稳压管将因功耗过大而损坏 【例】已知UZ=6V, IZmin =5mA, IZmax =25mA。 （1）计算UI为35V时输出UO的值。 （2）若UI为35V时负载开路，则会出现什么现象？ 假设稳压管工作 IR=(UI-UZ)/R =29mA ∵ IDZ > IZmax IDZ = IR- IL=29mA （2）UI为35V时负载开路

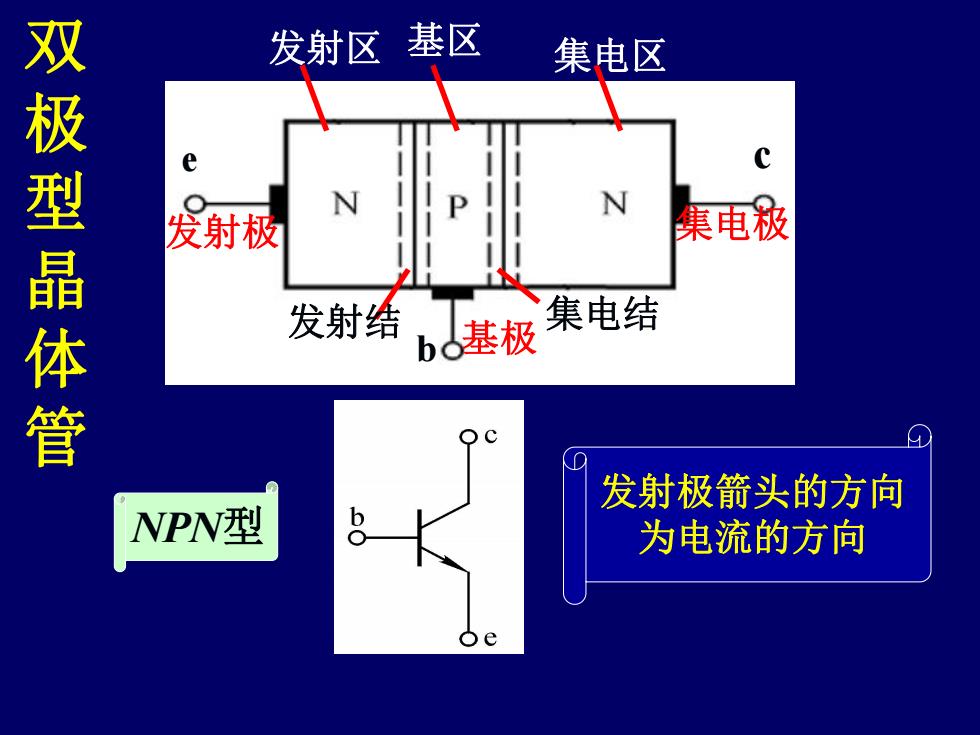

发射区 基区 集电区 双极型晶体管 发射极 N N 集电极 发射结 d基极 集电结 0 发射极箭头的方向 NPN型 b 为电流的方向 e
NPN型 发射区 基区 集电区 发射结 集电结 发射极 基极 集电极 b e c 发射极箭头的方向 为电流的方向 双 极 型 晶 体 管

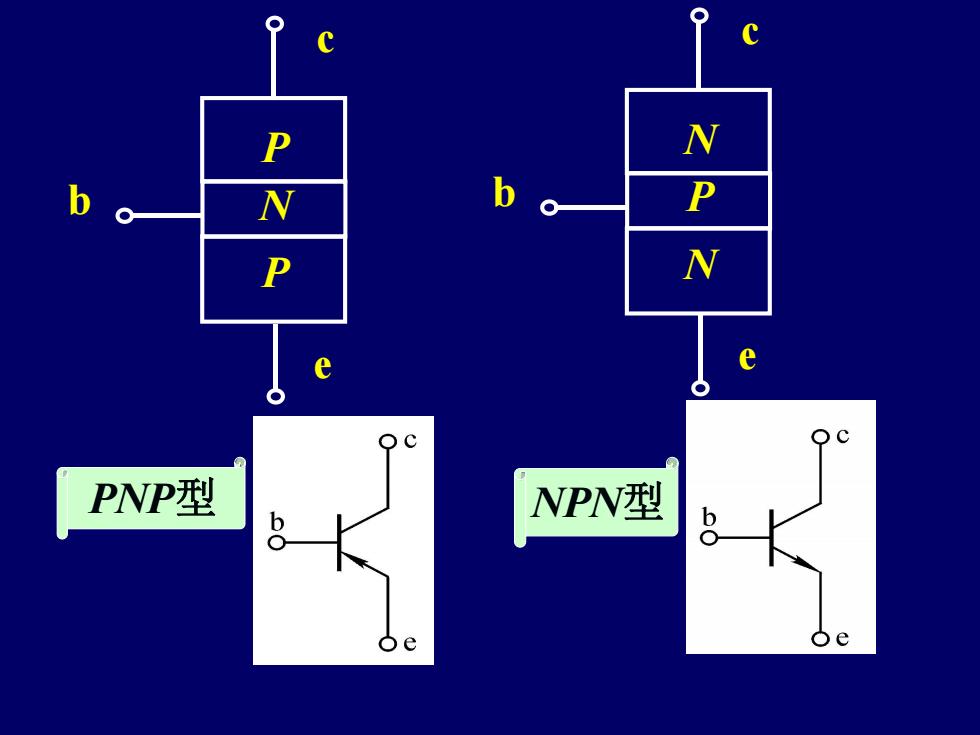

P N N P N e e ● PNP型 NPN型 b e oe
b P N P c e PNP型 b N P N c e NPN型
