例3电路如图所示，已知稳压管的稳定电压U2三6Y, 晶体管的UE=0.7V,R1=R2宁R3=3002,U1=24Y。 判断出现下列现象时，分别因为电路产生什么故障 (即哪个元件开路或短路)。 1)U24V; 2)1 R 23.3V; 3)U。12V且不可调： 4)Uo6V且不可调； 5)U,可调范围变为6~12V 总结习题课·
总结习题课 - 1 例3 电路如图所示，已知稳压管的稳定电压 UZ ＝6V， 晶体管的UBE ＝0.7V，R1 ＝R2 ＝R3 ＝300Ω，UI ＝24V。 判断出现下列现象时，分别因为电路产生什么故障 （即哪个元件开路或短路）。 1）UO≈24V； 2）UO≈23.3V； 3）UO≈12V且不可调； 4）UO≈6V且不可调； 5）UO可调范围变为6～12V
已知V2=6Vg R Ur=0.7V, R1=R2=R3=3002, 本 U1=24V 1)Uo24V; >>>>>>>> (1)T的c、e短路； 2)U23.3V;>>>(2）R。短路： 3)U。12V且不可调； >>>>(3)R2短路： 4)U。6V且不可调；>>>(4)T2的b、c短路； 5)U,可调范围变为612V。>>(5)R,短路。 总结习题限
总结习题课 - 2 1）UO≈24V； 2）UO≈23.3V； 3）UO≈12V且不可调； 4）UO≈6V且不可调； 5）UO可调范围变为6～12V。 >>>>>>>>（1）T1的c、e 短路； >>>>>>>>（2）Rc 短路； >>>>>>（3）R2短路； >>>>>>（4）T2的b、c 短路； >>>>>（5）R1短路。 已知UZ ＝6V， UBE ＝0.7V， R1 ＝R2 ＝R3 ＝300Ω， UI ＝24V

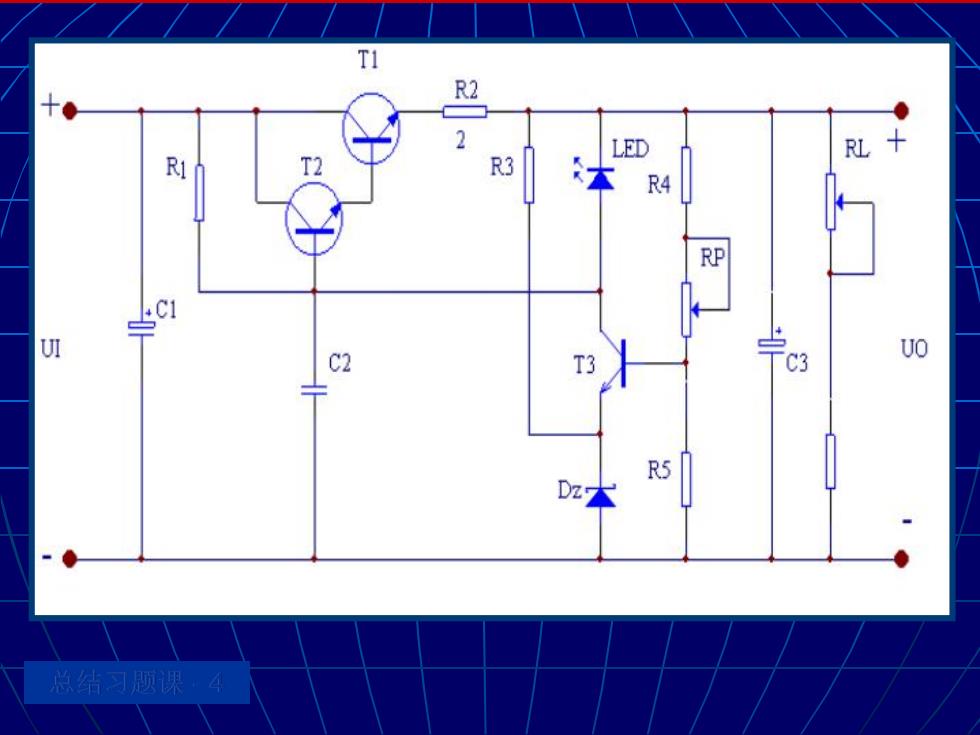

例4电路如图所示， 试问： R2 2 LED RL R3 、R4 RP UI C3 UO R5 Dz (1)调整管、 基准电压电路、取样电路、比较放大 电路、保护电路分别由哪些元件组成； (2)简要说明过流保护电路的工作原理： (3)输出电压调节范围的表达式。 总结习题课·3
总结习题课 - 3 例4 电路如图所示，试问： （1）调整管、基准电压电路、取样电路、比较放大 电路、保护电路分别由哪些元件组成； （2）简要说明过流保护电路的工作原理： (3)输出电压调节范围的表达式
R2 LED RL RI T2 R3 R4 RP c2 UO T3 c3 R5 总结习题课·4
总结习题课 - 4
十● R2 2 LED RL R3 本 R4 T3 C3 Vo R5 解：(1) 调整管：工，T组成的复合管。 基准电压电路：R3,Dz。 取样电路：R4,Rp,Rs。 比较放大电路：T3,R1。 过流保护电路：T1,T2,R2,LED。 总结习题圆
总结习题课 - 5 解:（1） 调整管：T1 , T2组成的复合管。 基准电压电路：R3 , Dz 。 取样电路：R4 , RP , R5。 比较放大电路：T3 , R1。 过流保护电路：T1 ,T2 ,R2 ,LED
