二极管的应用 1、如图所示，已知电路以 及电路的输入信号波形， 要求画出电路的输出信号 波形（设UD=0) (D整流) R U o
1、如图所示,已知电路以 及电路的输入信号波形， 要求画出电路的输出信号 波形（设UD=0）（D整流） tt uo 0 ui 0 二极管的应用 － － D ui ＋ uo＋ RL

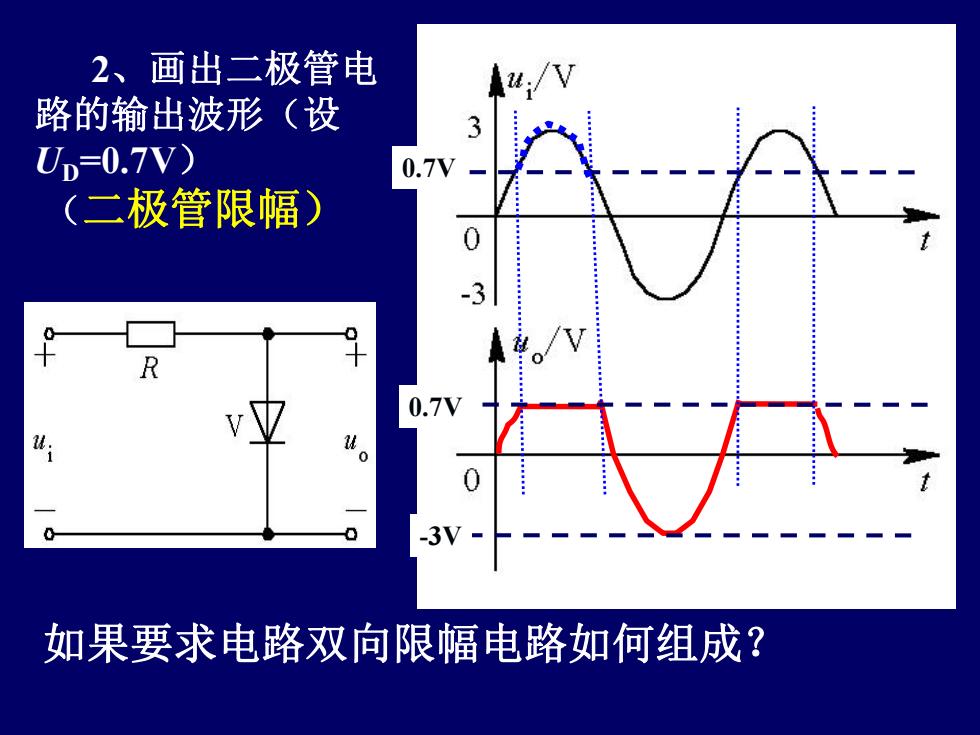

2、画出二极管电 路的输出波形（设 U=0.7V) 0.7 (二极管限幅) 07 0 0 如果要求电路双向限幅电路如何组成？
2、画出二极管电 路的输出波形（设 UD=0.7V） （二极管限幅） 0.7V 0.7V -3V 如果要求电路双向限幅电路如何组成？

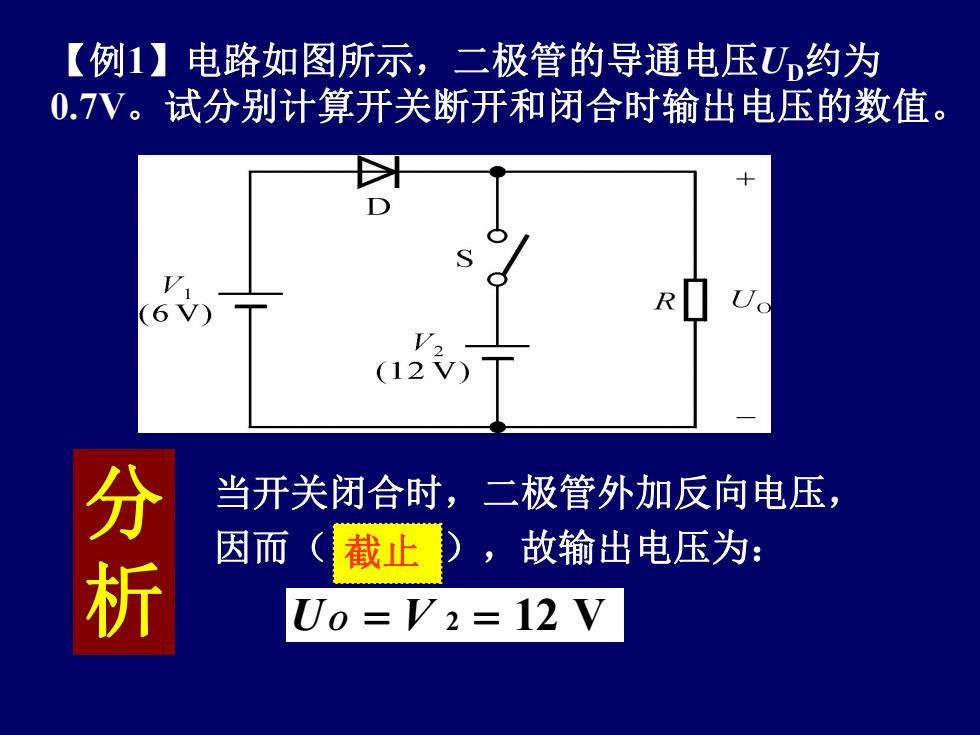

【例1】电路如图所示，二极管的导通电压U,约为 0.7V。试分别计算开关断开和闭合时输出电压的数值。 6 (12 分析 当开关闭合时，二极管外加反向电压， 因而 ( 截止 ),故输出电压为： U0=V2=12V
【例1】电路如图所示，二极管的导通电压UD约为 0.7V。试分别计算开关断开和闭合时输出电压的数值。 当开关闭合时，二极管外加反向电压， 因而（ ），故输出电压为： UO V 2 12 V 分 析 截止

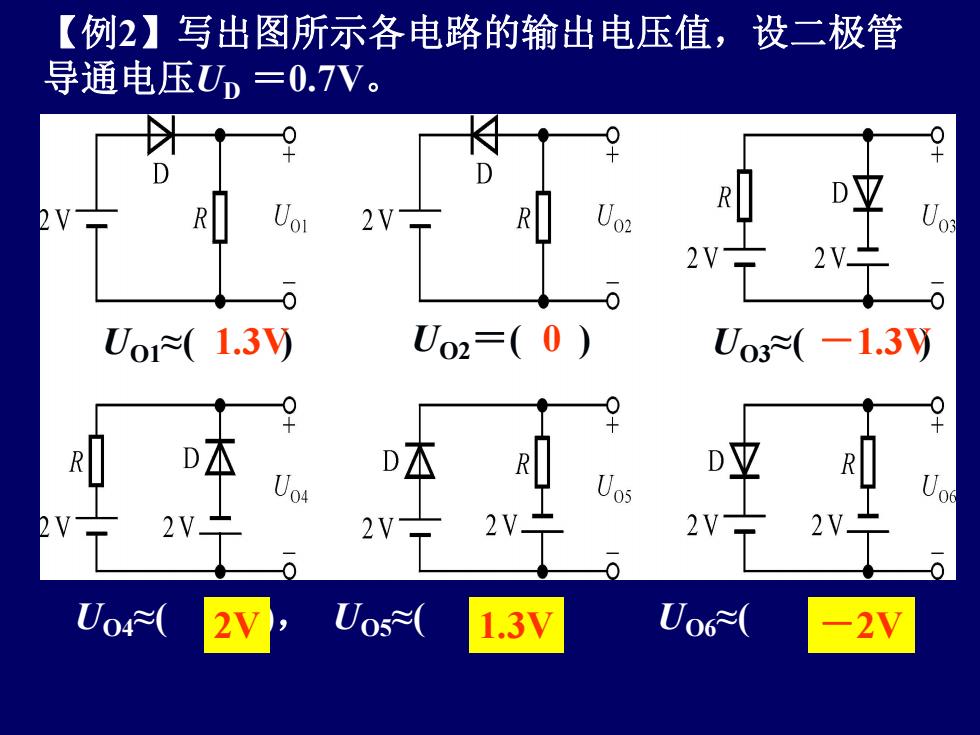

【例2】写出图所示各电路的输出电压值，设二极管 导通电压U=0.7V。 D应 2V R 2V1 2V+ Uor(1.3V) Uo2=(0 Uo3(-1.3y D不 R 2V 2V 2V Uo( 2V Uos=( 1.3V Uos( 2V
UO4≈( )， UO5≈( )， UO6≈( ) 【例2】写出图所示各电路的输出电压值，设二极管 导通电压UD ＝0.7V。 2V 1.3V －2V UO1≈( 1.3V) UO2＝( 0 ) UO3≈( －1.3V)

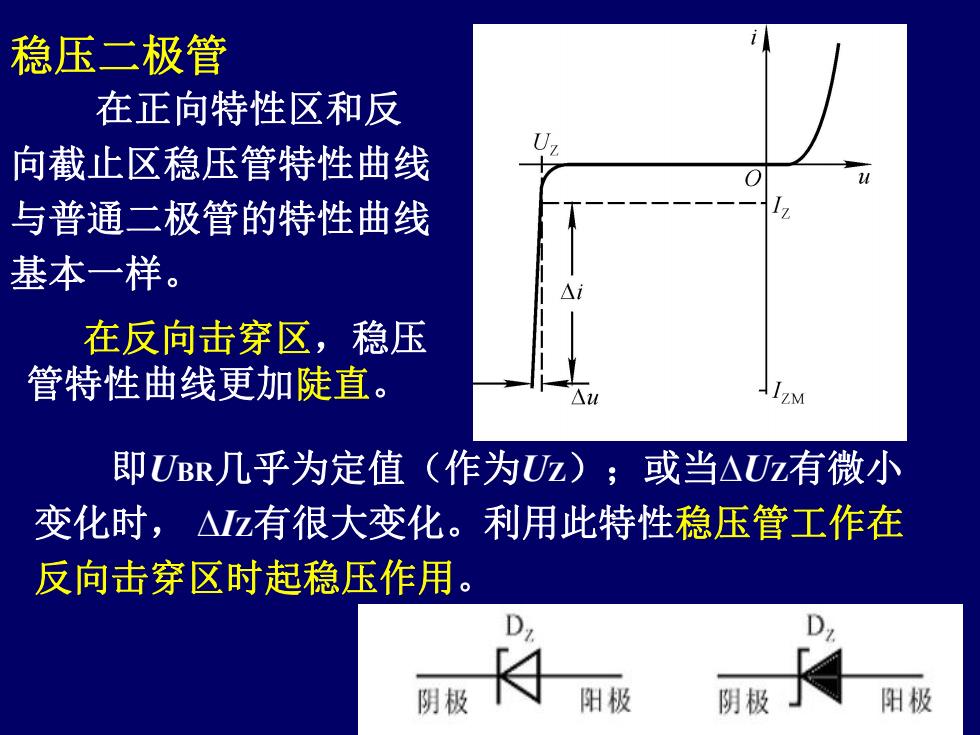

稳压二极管 在正向特性区和反 向截止区稳压管特性曲线 与普通二极管的特性曲线 基本一样。 在反向击穿区，稳压 管特性曲线更加陡直。 ZM 即UBR几乎为定值（作为Uz);或当△Uz有微小 变化时，△z有很大变化。利用此特性稳压管工作在 反向击穿区时起稳压作用。 阴极 阳极 阴极 阳极
即UBR几乎为定值（作为UZ）；或当∆UZ有微小 变化时， ∆IZ有很大变化。利用此特性稳压管工作在 反向击穿区时起稳压作用。 在正向特性区和反 向截止区稳压管特性曲线 与普通二极管的特性曲线 基本一样。 在反向击穿区，稳压 管特性曲线更加陡直。 18 稳压二极管
