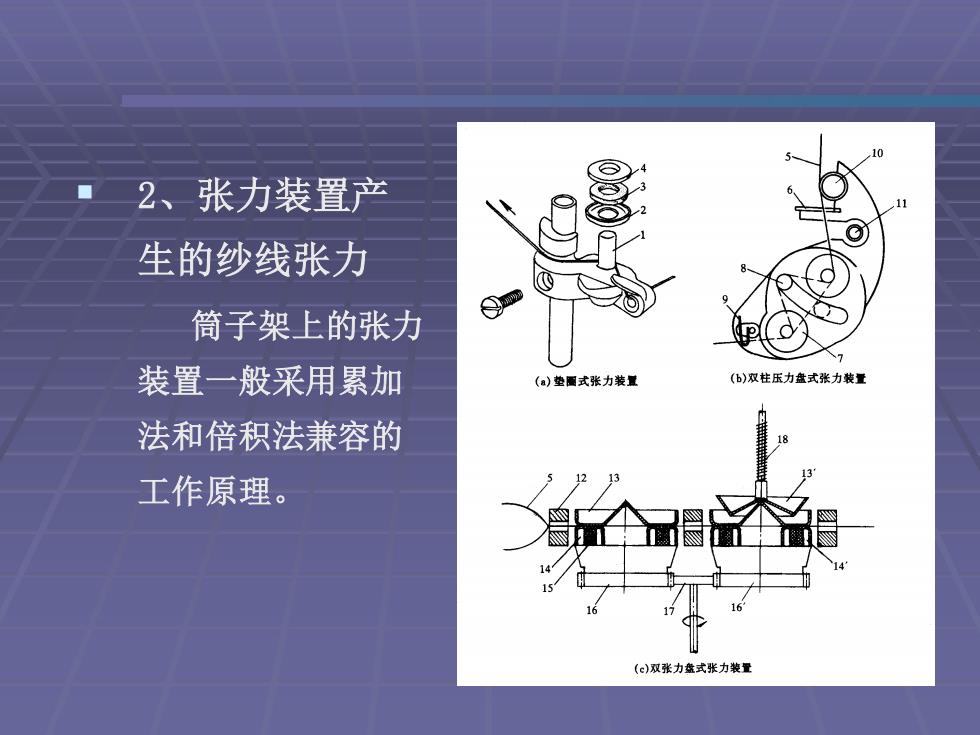

■ 2、张力装置产 生的纱线张力 筒子架上的张力 装置一般采用累加 (a)垫圈式张力装量 (b)双柱压力盘式张力装置 法和倍积法兼容的 工作原理。 1 1 (e)双张力盘式张力装量
▪ 2、张力装置产 生的纱线张力 筒子架上的张力 装置一般采用累加 法和倍积法兼容的 工作原理

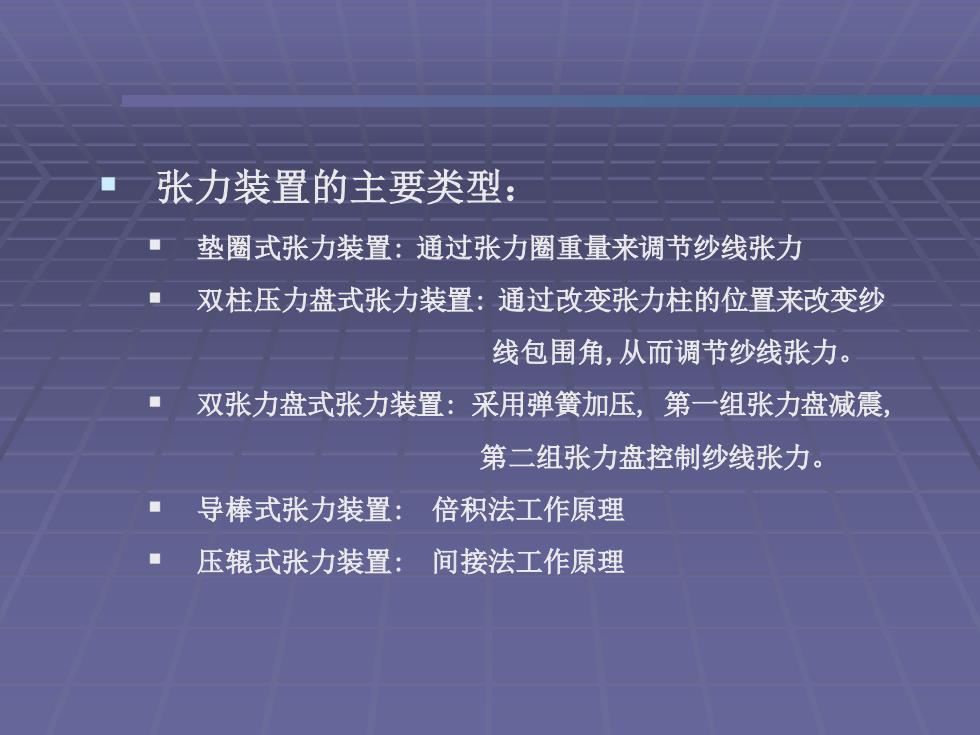

■ 张力装置的主要类型： ■一垫圈式张力装置：通过张力圈重量来调节纱线张力 ■ 双柱压力盘式张力装置：通过改变张力柱的位置来改变纱 线包围角，从而调节纱线张力。 双张力盘式张力装置：采用弹簧加压，第一组张力盘减震， 第二组张力盘控制纱线张力。 导棒式张力装置： 倍积法工作原理 压辊式张力装置： 间接法工作原理
▪ 张力装置的主要类型： ▪ 垫圈式张力装置: 通过张力圈重量来调节纱线张力 ▪ 双柱压力盘式张力装置: 通过改变张力柱的位置来改变纱 线包围角,从而调节纱线张力。 ▪ 双张力盘式张力装置: 采用弹簧加压, 第一组张力盘减震, 第二组张力盘控制纱线张力。 ▪ 导棒式张力装置: 倍积法工作原理 ▪ 压辊式张力装置: 间接法工作原理

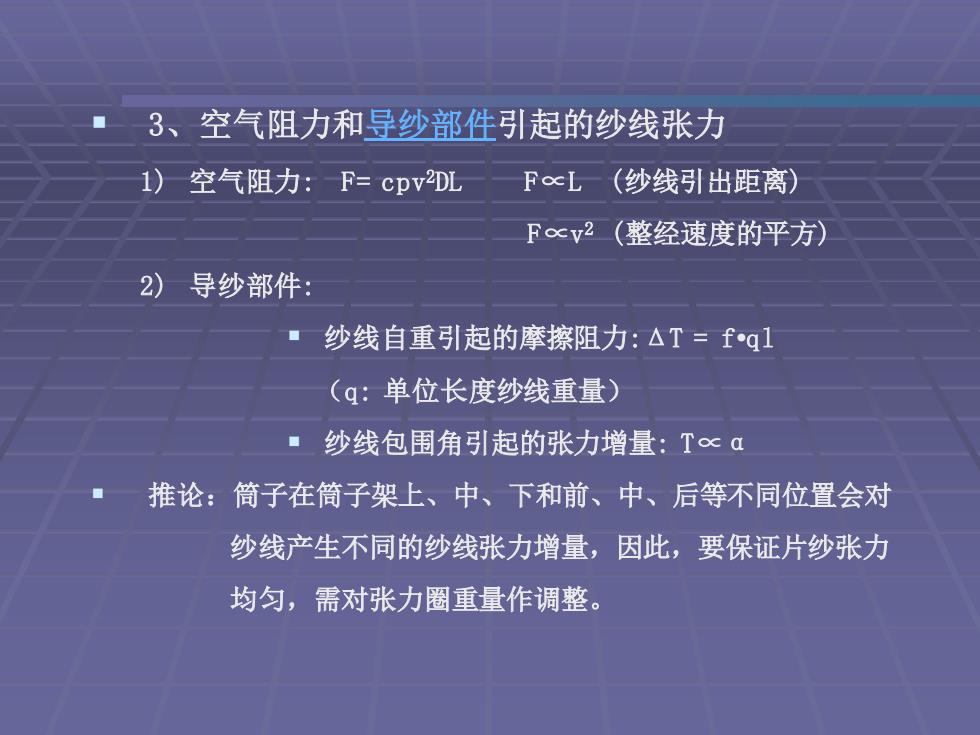

■3、空气阻力和导纱部件引起的纱线张力 1)空气阻力：F=cpv2DL F∝L(纱线引出距离) F∝v2(整经速度的平方) 2)导纱部件： ·纱线自重引起的摩擦阻力：△T=fq1 (q:单位长度纱线重量) ■纱线包围角引起的张力增量：T∝α 推论：筒子在筒子架上、中、下和前、中、后等不同位置会对 纱线产生不同的纱线张力增量，因此，要保证片纱张力 均匀，需对张力圈重量作调整
▪ 3、空气阻力和导纱部件引起的纱线张力 1) 空气阻力: F= cpv2DL F∝L (纱线引出距离) F∝v2 (整经速度的平方) 2) 导纱部件: ▪ 纱线自重引起的摩擦阻力:ΔT = f•ql （q: 单位长度纱线重量） ▪ 纱线包围角引起的张力增量: T∝α ▪ 推论：筒子在筒子架上、中、下和前、中、后等不同位置会对 纱线产生不同的纱线张力增量，因此，要保证片纱张力 均匀，需对张力圈重量作调整

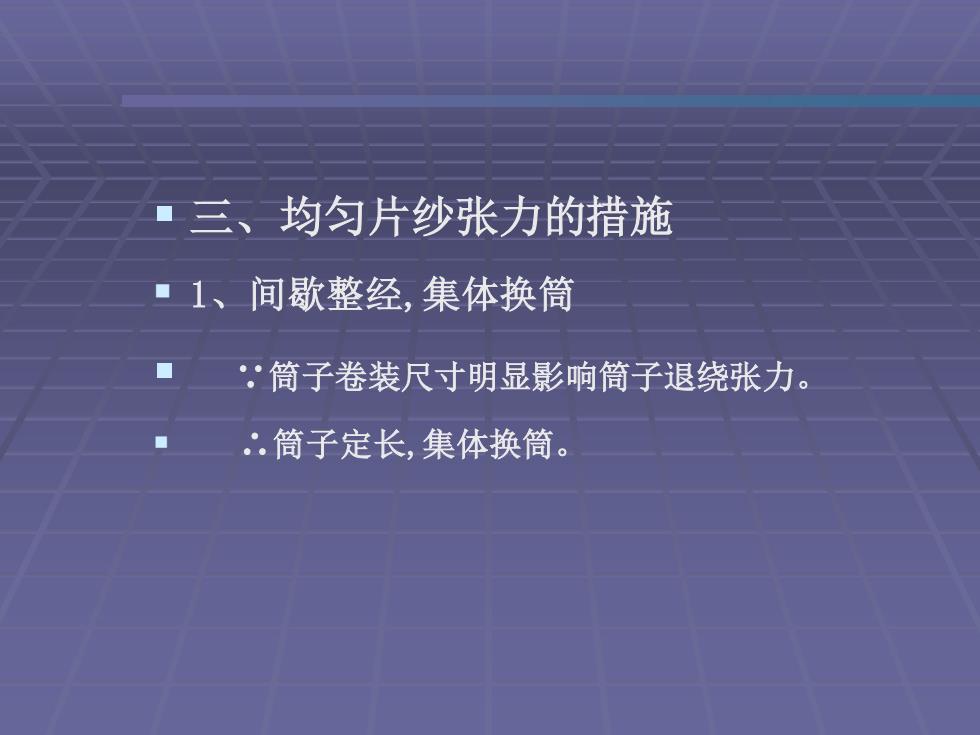

三、均匀片纱张力的措施 ·1、间歇整经，集体换筒 ·筒子卷装尺寸明显影响筒子退绕张力。 筒子定长，集体换筒
▪ 三、均匀片纱张力的措施 ▪ 1、间歇整经,集体换筒 ▪ ∵筒子卷装尺寸明显影响筒子退绕张力。 ▪ ∴筒子定长,集体换筒
