ER模型 数据模型回顾 ■在数据库中用数据模型这个工具来抽象、表示和处理现 实世界中的数据和信息。通俗地讲数据模型就是现实世 界的模拟。 ■数据模型应满足三方面要求 ◆能比较真实地模拟现实世界 ◆容易为人所理解 ◆便于在计算机上实现 ■数据模型的不同层次 ◆概念模型也称信息模型，它是按用户的观点来对数据和信息建模，主 要用于数据库设计。 ◆逻辑模型主要包括网状模型、层次模型、关系模型等，它是按计算机 系统的观点对数据建模，主要用于DBMS的实现。 ◆物理模型描述数据在磁盘或磁带上的存储方式和存取方法，是对数据 最低层的抽象，是面向计算机系统的。 新疆大学软件学院 爱，激情，进取，感恩 2025年2月24日10时25分
新疆大学 软件学院 爱，激情, 进取，感恩 2025年2月24日10时25分 ◼ 在数据库中用数据模型这个工具来抽象、表示和处理现 实世界中的数据和信息。通俗地讲数据模型就是现实世 界的模拟。 ◼ 数据模型应满足三方面要求 ◆能比较真实地模拟现实世界 ◆容易为人所理解 ◆便于在计算机上实现 ◼ 数据模型的不同层次 ◆概念模型 也称信息模型，它是按用户的观点来对数据和信息建模，主 要用于数据库设计。 ◆逻辑模型 主要包括网状模型、层次模型、关系模型等，它是按计算机 系统的观点对数据建模，主要用于DBMS的实现。 ◆物理模型 描述数据在磁盘或磁带上的存储方式和存取方法，是对数据 最低层的抽象，是面向计算机系统的
E-R模型 数据模型回顾 ■ 客观对象的抽象过程 现实世界 -两步抽象 ◆现实世界中的客观对象 抽象为概念模型； ◆把概念模型转换为某一 DBMS支持的数据模型。 认识抽象 ■概念模型是现实世界 到机器世界的一个中 间层次。 信息世界 概念模型 机器世界DBMS支持的数据模型 数据模型抽象过程 新疆大学软件学院 爱，激情，进取，感恩 2025年2月24日10时25分
新疆大学 软件学院 爱，激情, 进取，感恩 2025年2月24日10时25分 ◼ 客观对象的抽象过程 -两步抽象 ◆现实世界中的客观对象 抽象为概念模型； ◆把概念模型转换为某一 DBMS支持的数据模型。 ◼ 概念模型是现实世界 到机器世界的一个中 间层次。 现实世界 认识抽象 信息世界 概念模型 机器世界 DBMS支持的数据模型 数据模型抽象过程

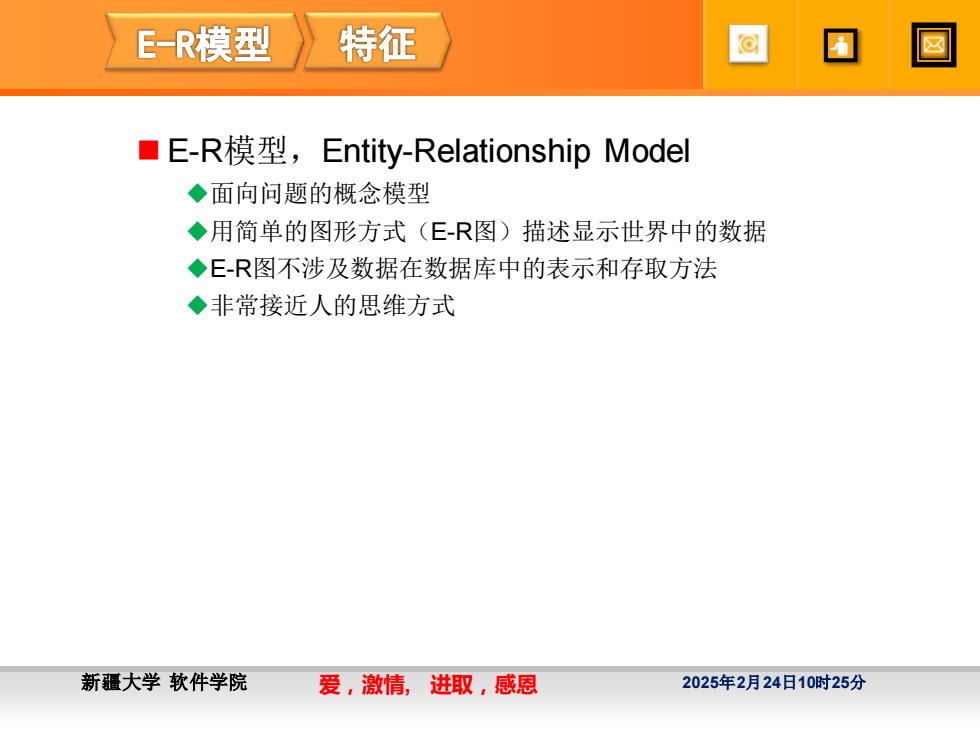

E-R模型 特征 ■E-R模型，Entity-Relationship Model ◆面向问题的概念模型 ◆用简单的图形方式(E-R图)描述显示世界中的数据 ◆E-R图不涉及数据在数据库中的表示和存取方法 ◆非常接近人的思维方式 新疆大学软件学院 爱，激情，进取，感恩 2025年2月24日10时25分
新疆大学 软件学院 爱，激情, 进取，感恩 2025年2月24日10时25分 ◼ E-R模型，Entity-Relationship Model ◆面向问题的概念模型 ◆用简单的图形方式（E-R图）描述显示世界中的数据 ◆E-R图不涉及数据在数据库中的表示和存取方法 ◆非常接近人的思维方式
