神州智网www.bi60.com Powerdesigner15.1 简要使用手册 (2010年3月) 神州数码教育学院杨庆跃 网址：www.bi60.com E-mail:bi60cn@tom.com
神州智网 www.bi60.com Powerdesigner15.1 简要使用手册 （2010 年 3 月） 神州数码教育学院 杨庆跃 网址：www.bi60.com E-mail：bi60cn@tom.com
神州智网www.bi60.com 目录 PowerDesigner简介. 3 使用PowerDesigner环境 对象浏览器中的对象。 5 22 PowerDesigner的几种模型文件： 6 概念数据捷刑(CD) .0 3.2 创建及剩除实体(Entity)及关系(Relationship) 3.3 定义和使用域(Domain) .14 3.4 建立数据项(Data Item) 17 3.5 定义业务规则(Business Rule) 19 定义和使用继承 20 物理数据模型(PDM) 26 4.1 新建PDM. .27 4.2 将CDM对象转换成PDM对象 28 4.3 使用物理数据模型创建数据库脚本】 35 逆向工程 37 5 生成 据库报表文件 42 6 多维图 .46 6.1 创建多维图 .47 62 获得多维对象 48 6.3 建立Cubes 6 创建Cube数据 50
神州智网 www.bi60.com 目录 1 PowerDesigner 简介.3 2 使用 PowerDesigner 环境.5 2.1 对象浏览器中的对象.5 2.2 PowerDesigner 的几种模型文件：.6 3 概念数据模型（CDM）.9 3.1 创建概念图.10 3.2 创建及删除实体（Entity）及关系（Relationship）.11 3.3 定义和使用域（Domain）.14 3.4 建立数据项（Data Item） .17 3.5 定义业务规则（Business Rule）.19 3.6 定义和使用继承.20 4 物理数据模型（PDM） .26 4.1 新建 PDM .27 4.2 将 CDM 对象转换成 PDM 对象.28 4.3 使用物理数据模型创建数据库脚本.35 4.4 逆向工程.37 5 生成数据库报表文件.42 6 多维图 .46 6.1 创建多维图.47 6.2 获得多维对象.48 6.3 建立 Cubes.49 6.4 创建 Cube 数据 .50

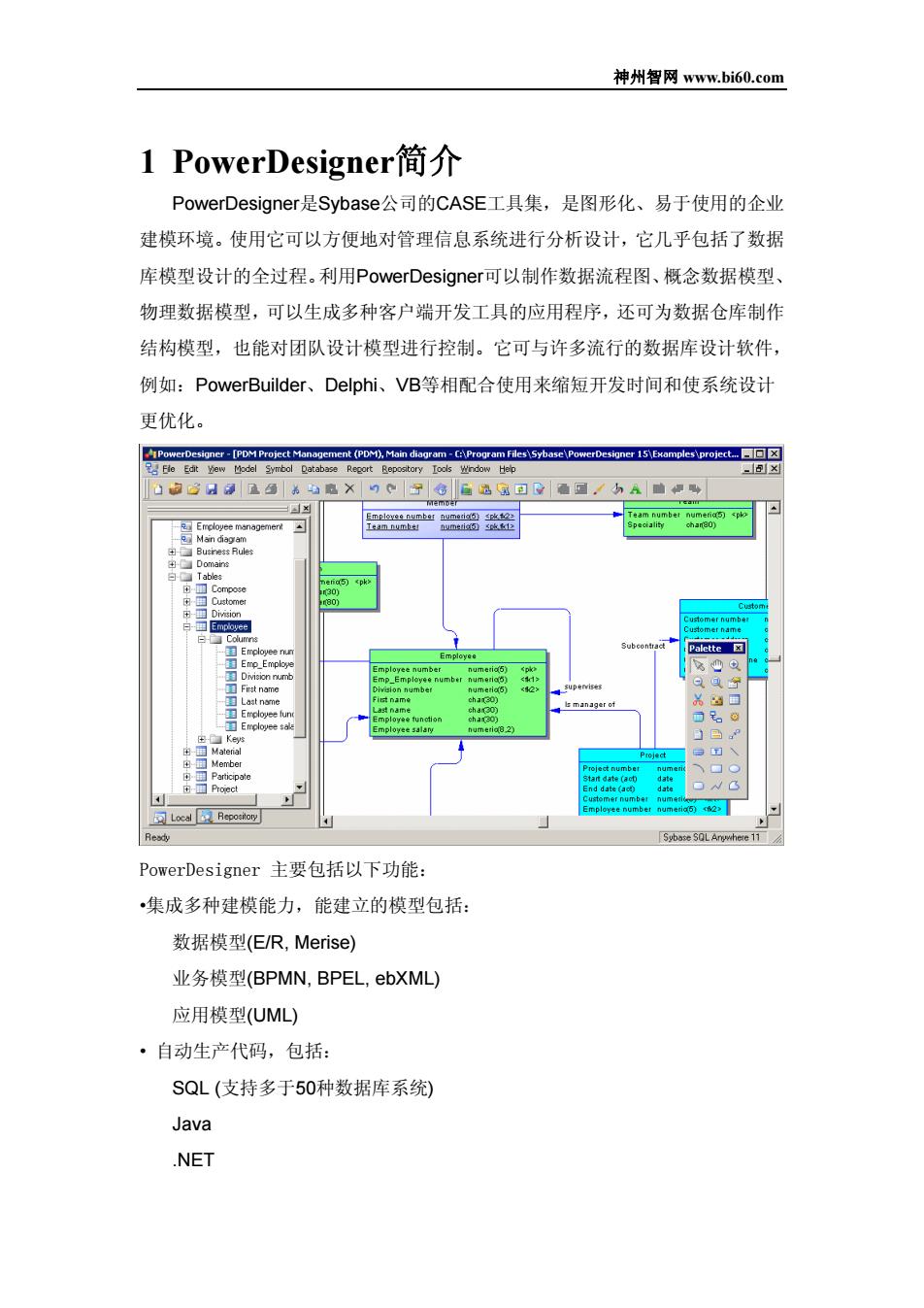

神州智网www.bi60.com 1 PowerDesignerf简介 PowerDesigner是Sybase公司的CASE工具集，是图形化、易于使用的企业 建模环境。使用它可以方便地对管理信息系统进行分析设计，它儿几乎包括了数据 库模型设计的全过程。利用Power Designeri可以制作数据流程图、概念数据模型、 物理数据模型，可以生成多种客户端开发工具的应用程序，还可为数据仓库制作 结构模型，也能对团队设计模型进行控制。它可与许多流行的数据库设计软件 例如：PowerBuilder、.Delphi、VB等相配合使用来缩短开发时间和使系统设计 更优化。 )( PowerDesigner主要包括以下功能： 集成多种建模能力，能建立的模型包括： 数据模型(E/R,Merise) 业务模型(BPMN,BPEL,ebXML) 应用模型(UML) ·自动生产代码，包括： SQL(支持多于50种数据库系统) Java .NET
神州智网 www.bi60.com 1 PowerDesigner简介 PowerDesigner是Sybase公司的CASE工具集，是图形化、易于使用的企业 建模环境。使用它可以方便地对管理信息系统进行分析设计，它几乎包括了数据 库模型设计的全过程。利用PowerDesigner可以制作数据流程图、概念数据模型、 物理数据模型，可以生成多种客户端开发工具的应用程序，还可为数据仓库制作 结构模型，也能对团队设计模型进行控制。它可与许多流行的数据库设计软件， 例如：PowerBuilder、Delphi、VB等相配合使用来缩短开发时间和使系统设计 更优化。 PowerDesigner 主要包括以下功能： •集成多种建模能力，能建立的模型包括： 数据模型(E/R, Merise) 业务模型(BPMN, BPEL, ebXML) 应用模型(UML) • 自动生产代码，包括： SQL (支持多于50种数据库系统) Java .NET
神州智网www.bi60.com ·强大的逆向工程能力 ·可扩展的企业库解决方案，具备强大的安全性及版本控制能力，可支持多用户 ·自动化、可定制的报表能力
神州智网 www.bi60.com • 强大的逆向工程能力 • 可扩展的企业库解决方案，具备强大的安全性及版本控制能力，可支持多用户 • 自动化、可定制的报表能力
神州智网www.bi60.com 2使用PowerDesigner3环境 凸含日0叠 四驱回回图网画面可 工具栏 图表窗口 树形模型管理器 FK COMPANY RELATIONS CITY 输出窗口 口口常规人位查根型人常规入芝向了 Object lype Name Code 结果列表窗口 ✉查找位查积型了 sgre9 le1pd状态栏ORACLE ·对象浏览器 对象浏览器可以用分层结构显示你的工作空间，显示模型以及模型中的对 象，实现快速导航。通过对象浏览器还可以访问PowerDesigner库，可以把模型 及相关的文件存放到PowerDesigner库中。 ·输出窗口 显示操作的进程，比如模型检查或从数据库逆向工程。 ·结果列表 用于显示生成、覆盖和模型检查结果，以及设计环境的总体信息。 ·图表窗口 用于组织模型中的图表，以图形方式显示模型中各对象之间的关系。 2.1对象浏览器中的对象
神州智网 www.bi60.com 2 使用PowerDesigner环境 z 对象浏览器 对象浏览器可以用分层结构显示你的工作空间，显示模型以及模型中的对 象，实现快速导航。通过对象浏览器还可以访问PowerDesigner库，可以把模型 及相关的文件存放到PowerDesigner库中。 z 输出窗口 显示操作的进程，比如模型检查或从数据库逆向工程。 z 结果列表 用于显示生成、覆盖和模型检查结果，以及设计环境的总体信息。 z 图表窗口 用于组织模型中的图表，以图形方式显示模型中各对象之间的关系。 2.1对象浏览器中的对象
