@ 《数据库原理及应用》 第8章数据库设计理论 新疆大学 软件学院 张灵飞 nickzhlf@163.com 2025年2月24日星期一 新疆大学软件学院 爱，激情，进取，感恩 2025年2月24日10时29分
新疆大学 软件学院 爱，激情, 进取，感恩 2025年2月24日10时29分 新疆大学 软件学院 张灵飞 nickzhlf@163.com 2025年2月24日星期一 《数据库原理及应用》 第8章 数据库设计理论
本章内容 1 关系模式设计问题 2 函数依赖 3 模式分解 4 规范化 5 *多值依赖 6 *连接依赖 新疆大学软件学院 爱，激情，进取，感恩 2025年2月24日10时29分
新疆大学 软件学院 爱，激情, 进取，感恩 2025年2月24日10时29分 1 Click to add Title 关系模式设计问题 2 Click to add Title 函数依赖 23 Click to add Title 模式分解 14 Click to add Title 规范化 15 Click to add Title *多值依赖 26 Click to add Title *连接依赖
数据库设计问题 ■如何构造一个合适的数据库模式？ ◆应该构造几个关系模式？ ◆每个关系应该由哪些属性组成？ ■思考：教务管理数据库模式？ ■数据库逻辑设计的工具 ◆关系数据库的规范化理论 新疆大学软件学院 爱，激情，进取，感恩 2025年2月24日10时29分
新疆大学 软件学院 爱，激情, 进取，感恩 2025年2月24日10时29分 ◼ 如何构造一个合适的数据库模式？ ◆应该构造几个关系模式？ ◆每个关系应该由哪些属性组成？ ◼ 思考：教务管理数据库模式？ ◼ 数据库逻辑设计的工具 ◆关系数据库的规范化理论
数据库设计问题 ■关系模式的五元组表示：R(U,D,DOM,F) ◆R:关系名 ◆U:组成该关系的属性名集合 ◆D:属性组U中属性所来自的域 ◆DOM:属性向域的映象集合 ◆F:属性间数据的依赖关系集合 ■关系模式的简化三元组表示：R(U,F) ■数据依赖举例 ◆医生姓名、医生职称、医生年龄与医生编号之间的关系？ 新疆大学软件学院 爱，激情，进取，感恩 2025年2月24日10时29分
新疆大学 软件学院 爱，激情, 进取，感恩 2025年2月24日10时29分 ◼ 关系模式的五元组表示： R(U, D, DOM, F) ◆R：关系名 ◆U：组成该关系的属性名集合 ◆D：属性组U中属性所来自的域 ◆DOM：属性向域的映象集合 ◆F：属性间数据的依赖关系集合 ◼ 关系模式的简化三元组表示： R（U, F） ◼ 数据依赖举例 ◆医生姓名、医生职称、医生年龄与医生编号之间的关系？

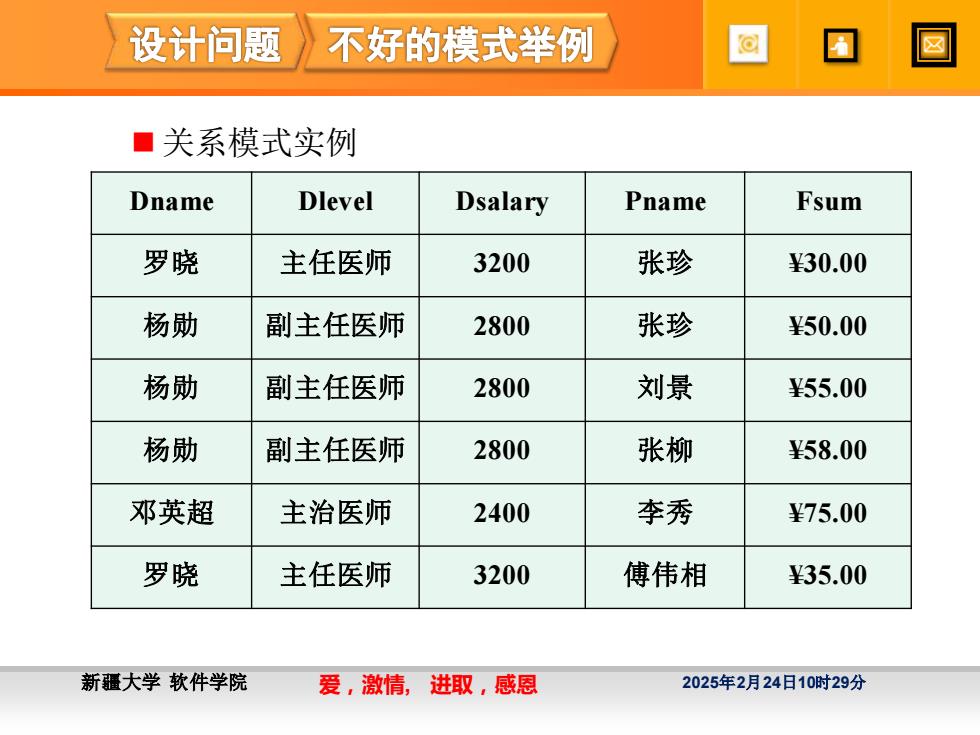

设计问题 不好的模式举例 ■关系模式实例 Dname Dlevel Dsalary Pname Fsum 罗晓 主任医师 3200 张珍 ￥30.00 杨勋 副主任医师 2800 张珍 ￥50.00 杨勋 副主任医师 2800 刘景 ￥55.00 杨勋 副主任医师 2800 张柳 ￥58.00 邓英超 主治医师 2400 李秀 ￥75.00 罗晓 主任医师 3200 傅伟相 35.00 新疆大学软件学院 爱，激情，进取，感恩 2025年2月24日10时29分
新疆大学 软件学院 爱，激情, 进取，感恩 2025年2月24日10时29分 ◼ 关系模式实例 ◆设有一个医生与患者之间的就诊关系模式R（Dname，Dlevel， Dsal，Pname，Fsum），其属性分别表示医生姓名、医生职称 级别、医生工资、患者姓名、诊治费用。 ◼ R上的语义： ◆假设医生和患者的姓名分别都是唯一的。 ◆医生与患者之间是多对多的关系，即医生可以为不同的患者看病， 同时患者可以选择不同的医生。假设同一名患者不看相同的医生， 即可以选择Dname和Pname作为就诊关系模式R的主键。 ◆一位患者每次就诊都有一个花销总金额。 ◆每位医生具有相应的职称级别。 ◆职称级别决定了医生的工资金额。 Dname Dlevel Dsalary Pname Fsum 罗晓 主任医师 3200 张珍 ¥30.00 杨勋 副主任医师 2800 张珍 ¥50.00 杨勋 副主任医师 2800 刘景 ¥55.00 杨勋 副主任医师 2800 张柳 ¥58.00 邓英超 主治医师 2400 李秀 ¥75.00 罗晓 主任医师 3200 傅伟相 ¥35.00
