结合电容器 对工频电流具有很大的 阻抗，可防止工频高压侵入 高频收信机。对高频电流则 阻抗很小，高频电流可顺利 通过。结合电容器与连接滤 波器共同组成带通滤波器， 允许通带内的高频电流通 过 GFX GS “相-地”制高频通道示意图
1 2 3 4 5 7 6 8 2 3 4 6 7 5 GFX GSX 8 GSX GFX “相-地”制高频通道示意图
连接滤波器 连接滤波器是一个可调节 的空心变压器。在其连接至高 频电缆一侧的线圈中串接有电 容器。 连接滤波器与结合电容器 共同组成带通滤波器，使所需 频带的高频电流能够通过 GFX GSX GSX GFX “相一地”制高频通道示意图
1 2 3 4 5 7 6 8 2 3 4 6 7 5 GFX GSX 8 GSX GFX “相-地”制高频通道示意图
高频电缆 高频电缆的作用是将位 于主控室的高频收、发信机 与户外变电站的带通滤波器 连接起来 GFX GSX 8 8 GSX GFX “相-地”制高频通道示意图
1 2 3 4 5 7 6 8 2 3 4 6 7 5 GFX GSX 8 GSX GFX “相-地”制高频通道示意图

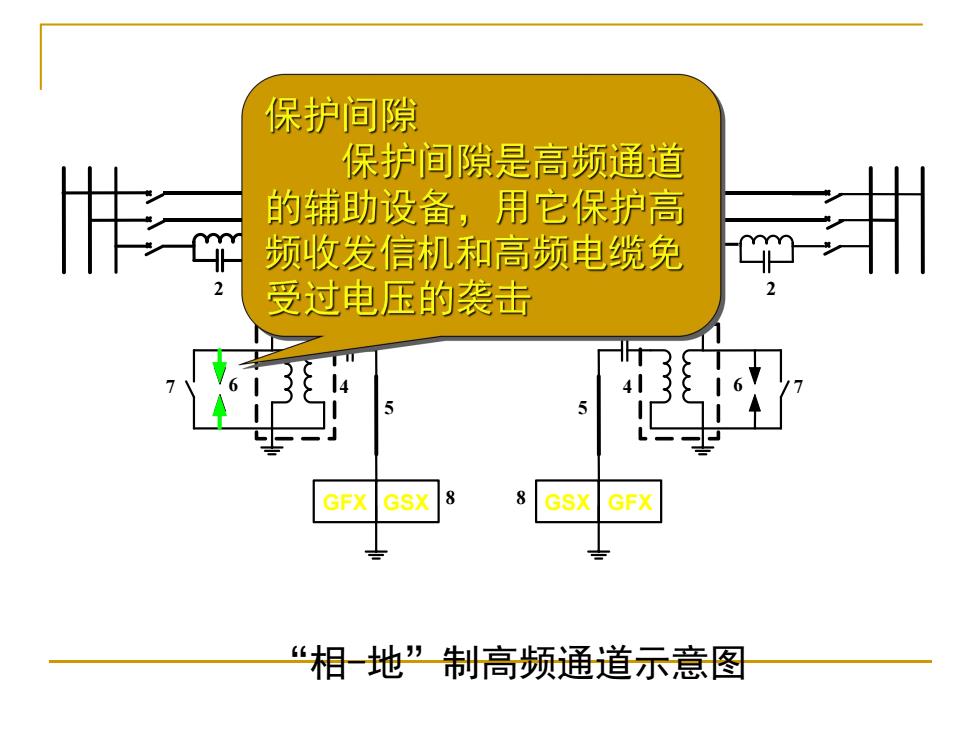

保护间隙 保护间隙是高频通道 的辅助设备，用它保护高 频收发信机和高频电缆免 受过电压的袭击 GFX GSX 8 8 GSX GFX “相一地”制高频通道示意图
1 2 3 4 5 7 6 8 2 3 4 6 7 5 GFX GSX 8 GSX GFX “相-地”制高频通道示意图
接地刀闸 接地刀闸也是高频通道的辅助设 备。在调整或维修高频收发信机和连 接滤波器时，将它接地，以保证人身 安全 GFX GSX 8 8 GSX GFX “相-地”制高频通道示意图
1 2 3 4 5 7 6 8 2 3 4 6 7 5 GFX GSX 8 GSX GFX “相-地”制高频通道示意图
