高频收发信机 用来发出和接收高频信号 GFX GSX GSX GFX “相一地”制高频通道示意图
1 2 3 4 5 7 6 8 2 3 4 6 7 5 GFX GSX 8 GSX GFX “相-地”制高频通道示意图
7.高频收、发信机 高频收发信机的作用是发送和接收高频信号。发信 机部分是由继电保护来控制。高频收信机接收到由本端 和对端所发送的高频信号。经过比较判断之后，再动作 于跳闸或将它闭锁。 收发 继电 信信 部分
7．高频收、发信机 高频收发信机的作用是发送和接收高频信号。发信 机部分是由继电保护来控制。高频收信机接收到由本端 和对端所发送的高频信号。经过比较判断之后，再动作 于跳闸或将它闭锁

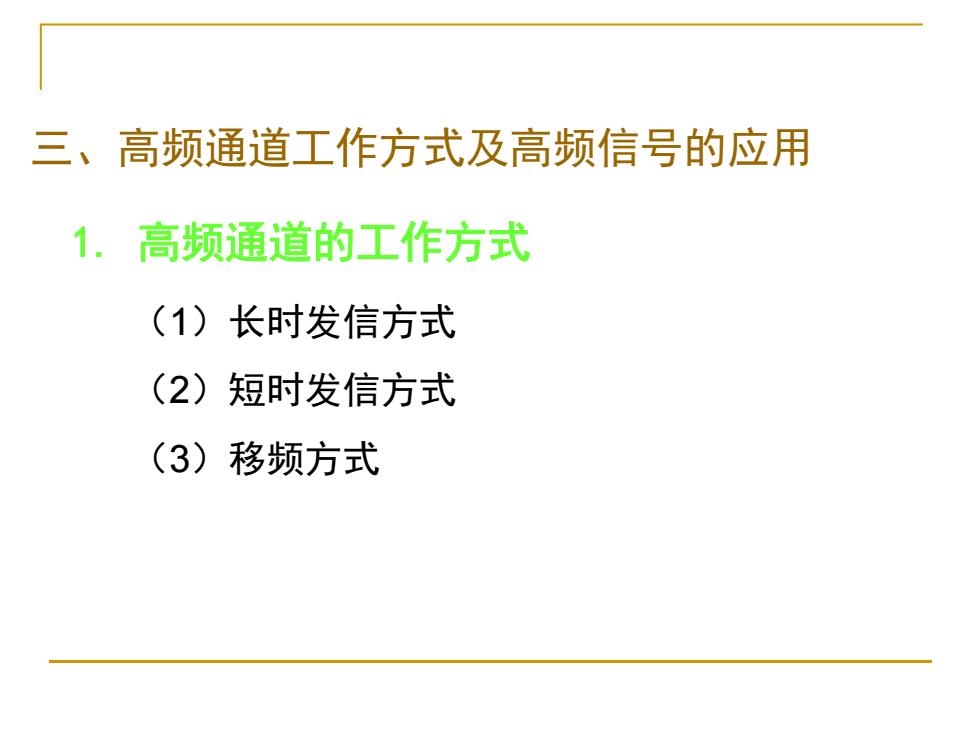

三、高频通道工作方式及高频信号的应用 1.高频通道的工作方式 (1)长时发信方式 (2)短时发信方式 (3)移频方式
三、高频通道工作方式及高频信号的应用 1. 高频通道的工作方式 （1）长时发信方式 （2）短时发信方式 （3）移频方式
(1)长时发信方式。正常运行情况下，收、 发信机一直处于工作状态，高频通道中 始终有高频电流通过 信号 无高频电流为有信号
（1）长时发信方式。正常运行情况下，收、 发信机一直处于工作状态，高频通道中 始终有高频电流通过 信号 无高频电流为有信号
(2)短时发信方式。正常情况下，发信机的功率 放大部分不工作，不向通道中发送信号，高 频通道中没有高频电流。当系统中发生故障 时，发信机向高频通道发出高频信号 信号 有高频电流为有信号
（2）短时发信方式。正常情况下，发信机的功率 放大部分不工作，不向通道中发送信号，高 频通道中没有高频电流。当系统中发生故障 时，发信机向高频通道发出高频信号 信号 有高频电流为有信号
