第九章输电线路的自动重合闸 第一节自动重合闸的作用及要求 第二节单侧电源线路的三相一次自动重合闸 第三节双侧电源线路的三相一次重合闸 第四节自动重合闸与继电保护的配合 第五节重合器与分段器
第九章 输电线路的自动重合闸 第一节 自动重合闸的作用及要求 第二节 单侧电源线路的三相一次自动重合闸 第三节 双侧电源线路的三相一次重合闸 第四节 自动重合闸与继电保护的配合 第五节 重合器与分段器

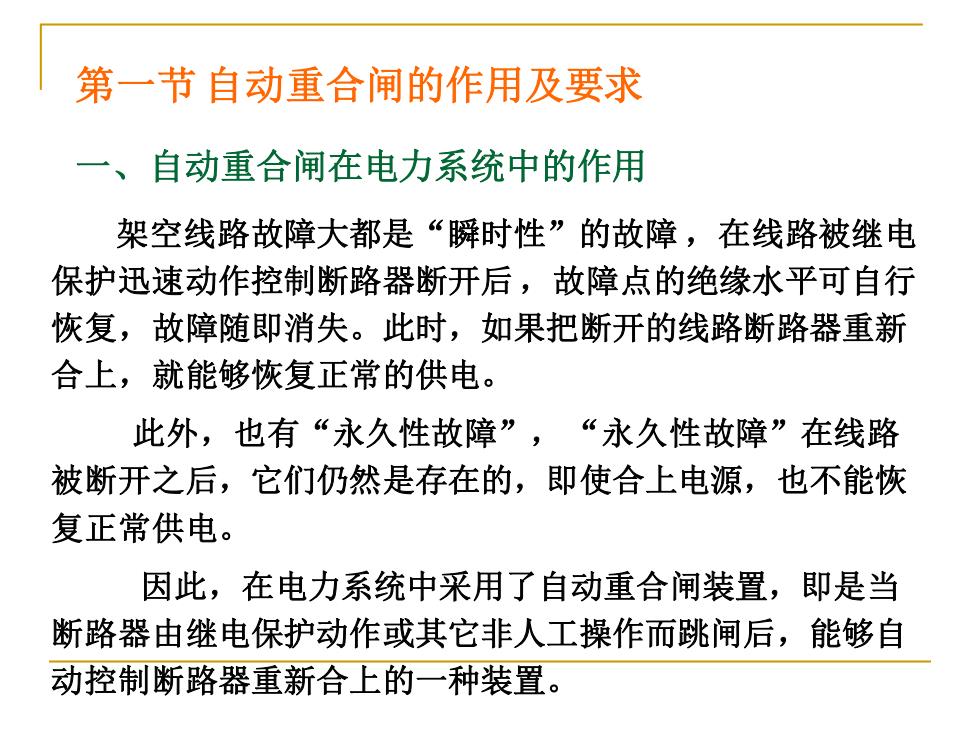

第一节自动重合闸的作用及要求 一、自动重合闸在电力系统中的作用 架空线路故障大都是“瞬时性”的故障，在线路被继电 保护迅速动作控制断路器断开后，故障点的绝缘水平可自行 恢复，故障随即消失。此时，如果把断开的线路断路器重新 合上，就能够恢复正常的供电。 此外，也有“永久性故障”，“永久性故障”在线路 被断开之后，它们仍然是存在的，即使合上电源，也不能恢 复正常供电。 因此，在电力系统中采用了自动重合闸装置，即是当 断路器由继电保护动作或其它非人工操作而跳闸后，能够自 动控制断路器重新合上的一种装置
第一节 自动重合闸的作用及要求 一、自动重合闸在电力系统中的作用 架空线路故障大都是“瞬时性”的故障 ，在线路被继电 保护迅速动作控制断路器断开后 ，故障点的绝缘水平可自行 恢复，故障随即消失。此时，如果把断开的线路断路器重新 合上，就能够恢复正常的供电。 此外，也有“永久性故障”，“永久性故障”在线路 被断开之后，它们仍然是存在的，即使合上电源，也不能恢 复正常供电。 因此，在电力系统中采用了自动重合闸装置，即是当 断路器由继电保护动作或其它非人工操作而跳闸后，能够自 动控制断路器重新合上的一种装置
二、 重合闸在电力系统中的作用 在电力系统中设置自动重合闸装置有什么好处？ ●大大提高供电的可靠性，减少线路停电的次数。 ●在高压输电线路上采用重合闸，可以提高电力系统 并列运行的稳定性。 ●在架空线路上采用重合闸，可以暂缓架设双回线路， 以节约投资。 ●对断路器本身由于机构不良或继电保护误动作而引 起的误跳闸，也能起纠正的作用
二、重合闸在电力系统中的作用 大大提高供电的可靠性，减少线路停电的次数。 在高压输电线路上采用重合闸，可以提高电力系统 并列运行的稳定性。 在架空线路上采用重合闸，可以暂缓架设双回线路， 以节约投资。 对断路器本身由于机构不良或继电保护误动作而引 起的误跳闸，也能起纠正的作用。 在电力系统中设置自动重合闸装置有什么好处？

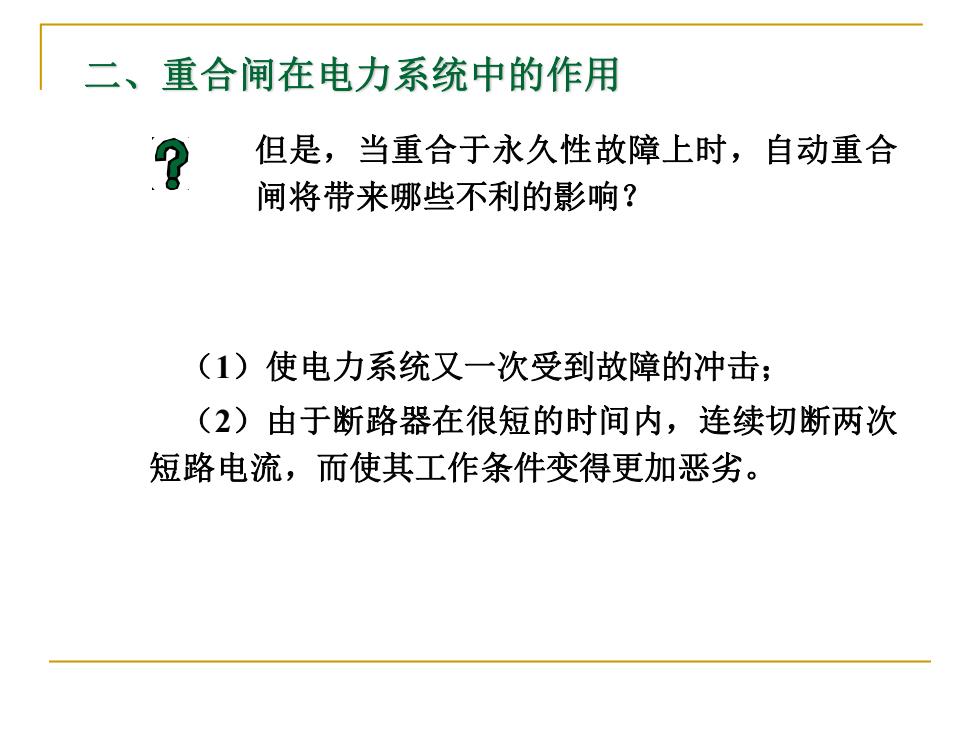

二、重合闸在电力系统中的作用 但是，当重合于永久性故障上时，自动重合 闸将带来哪些不利的影响？ (1)使电力系统又一次受到故障的冲击： (2)由于断路器在很短的时间内，连续切断两次 短路电流，而使其工作条件变得更加恶劣
（1）使电力系统又一次受到故障的冲击； （2）由于断路器在很短的时间内，连续切断两次 短路电流，而使其工作条件变得更加恶劣。 但是，当重合于永久性故障上时，自动重合 闸将带来哪些不利的影响？ 二、重合闸在电力系统中的作用
二、对自动重合闸装置的基本要求 正常运行时，当断路器由继电保护动作或其它原因而跳闸 后，自动重合闸装置均应动作。 由运行人员手动操作或通过遥控装置将断路器断开时，自 动重合闸不应起动。 继电保护动作切除故障后，自动重合闸装置应尽快发出重 合闸脉冲。 ■自动重合闸装置动作次数应符合预先的规定。 ·自动重合闸装置应有可能在重合闸以前或重合闸以后加速 继电保护的动作，以便加速故障的切除。 ·在双侧电源的线路上实现重合闸时，重合闸应满足同期合 闸条件。 ■当断路器处于不正常状态而不允许实现重合闸时，应将自 动重合闸装置闭锁
二、对自动重合闸装置的基本要求 ◼ 正常运行时，当断路器由继电保护动作或其它原因而跳闸 后，自动重合闸装置均应动作 。 ◼ 由运行人员手动操作或通过遥控装置将断路器断开时，自 动重合闸不应起动。 ◼ 继电保护动作切除故障后，自动重合闸装置应尽快发出重 合闸脉冲。 ◼ 自动重合闸装置动作次数应符合预先的规定。 ◼ 自动重合闸装置应有可能在重合闸以前或重合闸以后加速 继电保护的动作 ，以便加速故障的切除 。 ◼ 在双侧电源的线路上实现重合闸时，重合闸应满足同期合 闸条件。 ◼ 当断路器处于不正常状态而不允许实现重合闸时，应将自 动重合闸装置闭锁
