3、高频通道的构成方式 高频信号与高压输电线路的耦合方式： (1)“相-相”制通道。高频信号耦合在两相导线之 间 (2) “相-地”制通道。高频信号耦合在输电线一相 导线和大地之间
3、高频通道的构成方式 高频信号与高压输电线路的耦合方式： （1）“相-相”制通道。高频信号耦合在两相导线之 间 （2）“相-地”制通道。高频信号耦合在输电线一相 导线和大地之间
“相-地”制高频通道的组成输电线路 GFX GSX 8 8 GSX GFX
“相-地”制高频通道的组成 输电线路 1 2 3 4 5 7 6 8 2 3 4 6 7 5 GFX GSX 8 GSX GFX

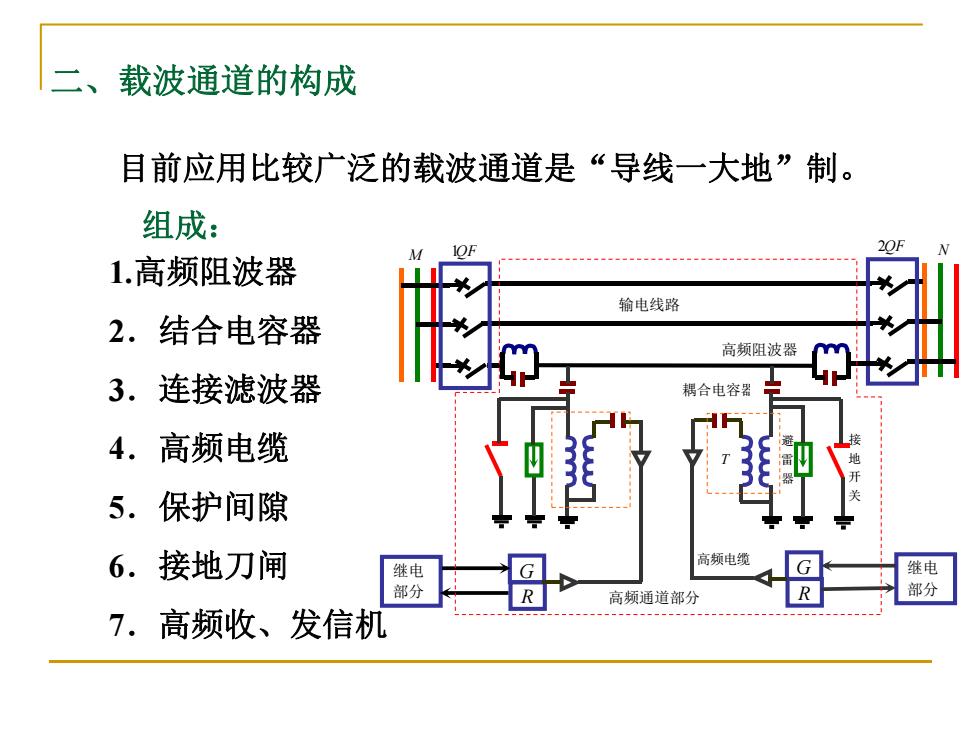

二、 载波通道的构成 目前应用比较广泛的载波通道是“导线一大地”制。 组成： 1.高频阻波器 输电线路 2.结合电容器 高频阻波器 3.连接滤波器 耦合电容器 4.高频电缆 5.保护间隙 6.接地刀闸 继电 继电 部分 高频通道部分 部分 7.高频收、发信机
二、载波通道的构成 目前应用比较广泛的载波通道是“导线一大地”制。 1.高频阻波器 2．结合电容器 3．连接滤波器 4．高频电缆 5．保护间隙 6．接地刀闸 7．高频收、发信机 组成： 1QF 2QF 继电 部分 G R 继电 部分 G R 耦合电容器 高频电缆 T 高频阻波器 输电线路 高频通道部分 器 雷 避 关 开 地 接 M N
阻波器 由电感线圈与电容器并联 组成的回路。其谐振频率为载 波频率。 对载波电流：Z>1000Ω-将 高频电流限制在被保护线路以 内。对工频电流：Z≈0.04Ω- 工频电流可畅流无阻 “相
“相-地”制高频通道示意图 1 2 3 4 5 7 6 8 2 3 4 6 7 5 GFX GSX 8 GSX GFX 由电感线圈与电容器并联 组成的回路。其谐振频率为载 波频率。 对载波电流：Z>1000Ω--将 高频电流限制在被保护线路以 内。对工频电流：Z≈0.04Ω-- 工频电流可畅流无阻 f Z 1f
