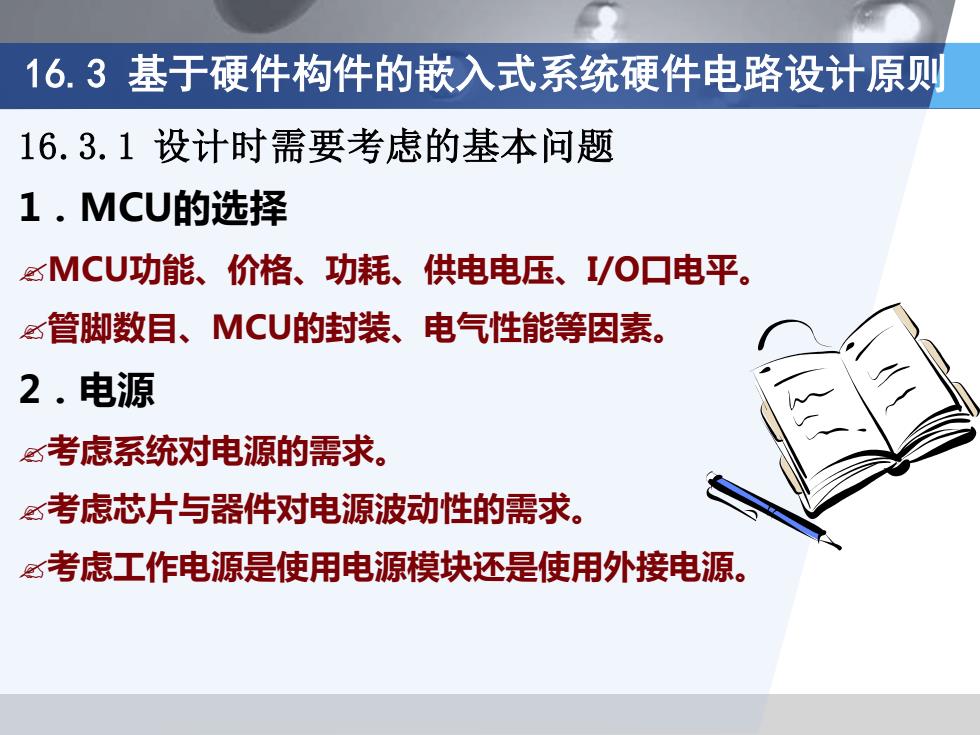

16.3基于硬件构件的嵌入式系统硬件电路设计原则 16.3.1设计时需要考虑的基本问题 1.MCU的选择 ≤MCU功能、价格、功耗、供电电压、I/O口电平。 ≤管脚数目、MCU的封装、电气性能等因素。 2.电源 ≤考虑系统对电源的需求。 ≤考虑芯片与器件对电源波动性的需求。 ✉考虑工作电源是使用电源模块还是使用外接电源
16.3 基于硬件构件的嵌入式系统硬件电路设计原则 16.3.1 设计时需要考虑的基本问题 1．MCU的选择 MCU功能、价格、功耗、供电电压、I/O口电平。 管脚数目、MCU的封装、电气性能等因素。 2．电源 考虑系统对电源的需求。 考虑芯片与器件对电源波动性的需求。 考虑工作电源是使用电源模块还是使用外接电源

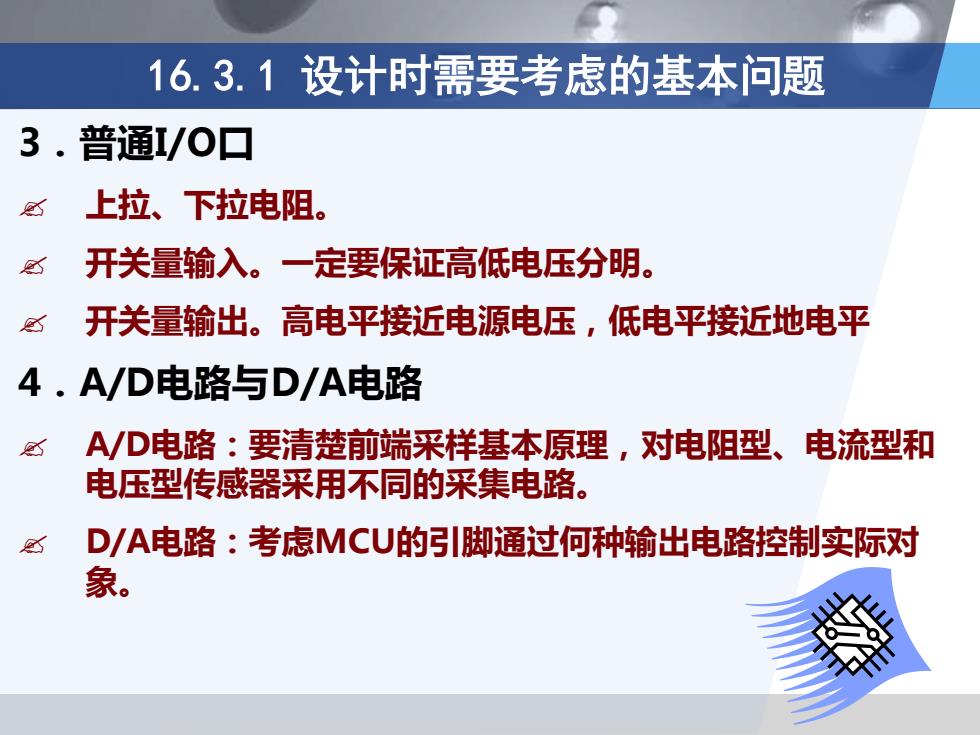

16.3.1设计时需要考虑的基本问题 3.普通/o▣ 上拉、下拉电阻。 开关量输入。一定要保证高低电压分明。 必 开关量输出。高电平接近电源电压，低电平接近地电平 4.AVD电路与D/A电路 A/D电路：要清楚前端采样基本原理，对电阻型、电流型和 电压型传感器采用不同的采集电路。 D/A电路：考虑MCU的引脚通过何种输出电路控制实际对 象
16.3.1 设计时需要考虑的基本问题 3．普通I/O口 上拉、下拉电阻。 开关量输入。一定要保证高低电压分明。 开关量输出。高电平接近电源电压，低电平接近地电平 4．A/D电路与D/A电路 A/D电路：要清楚前端采样基本原理，对电阻型、电流型和 电压型传感器采用不同的采集电路。 D/A电路：考虑MCU的引脚通过何种输出电路控制实际对 象
16.3.2硬件构件化电路原理图绘制规则 1.硬件构件设计的通用规则 元器件命名格式：对于核心构件，其元器件直接编号命名， 同种类型的元件命名时冠以相同的字母前缀。 为硬件构件添加详细的文字描述，包括中文名称、英文名称、 功能描述、接口描述、注意事项等，以增强原理图的可读性。 将前两步产生的内容封装在一个虚线框内，组成硬件构件的 内部实体。 为该硬件构件添加与其它构件交互的输入/输出接口标识。 2.核心构件设计规则 核心构件设计的目标是：凡是使用该MCU进行硬件系统设 计时，核心构件可以直接“组装”到系统中，无须任何改动
16.3.2 硬件构件化电路原理图绘制规则 1．硬件构件设计的通用规则 元器件命名格式：对于核心构件，其元器件直接编号命名， 同种类型的元件命名时冠以相同的字母前缀。 为硬件构件添加详细的文字描述，包括中文名称、英文名称、 功能描述、接口描述、注意事项等，以增强原理图的可读性。 将前两步产生的内容封装在一个虚线框内，组成硬件构件的 内部实体。 为该硬件构件添加与其它构件交互的输入/输出接口标识。 2．核心构件设计规则 核心构件设计的目标是：凡是使用该MCU进行硬件系统设 计时，核心构件可以直接“组装”到系统中，无须任何改动

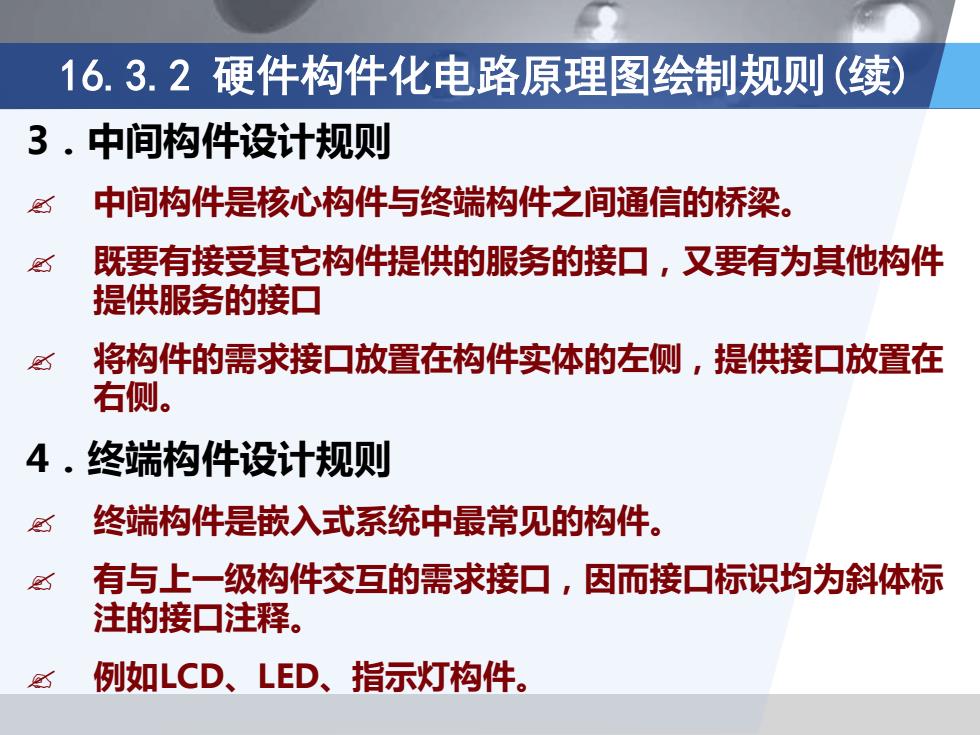

16.3.2硬件构件化电路原理图绘制规则（续） 3.中间构件设计规则 中间构件是核心构件与终端构件之间通信的桥梁。 既要有接受其它构件提供的服务的接口▣，又要有为其他构件 提供服务的接口 将构件的需求接口放置在构件实体的左侧，提供接口放置在 右侧。 4.终端构件设计规则 终端构件是嵌入式系统中最常见的构件。 必 有与上一级构件交互的需求接口，因而接口标识均为斜体标 注的接口注释。 例如LCD、LED、指示灯构件
16.3.2 硬件构件化电路原理图绘制规则(续) 3．中间构件设计规则 中间构件是核心构件与终端构件之间通信的桥梁。 既要有接受其它构件提供的服务的接口，又要有为其他构件 提供服务的接口 将构件的需求接口放置在构件实体的左侧，提供接口放置在 右侧。 4．终端构件设计规则 终端构件是嵌入式系统中最常见的构件。 有与上一级构件交互的需求接口，因而接口标识均为斜体标 注的接口注释。 例如LCD、LED、指示灯构件
