实验纟 线性与非线性元件伏 安特性的测定
实验 线性与非线性元件 伏 安特性的测定

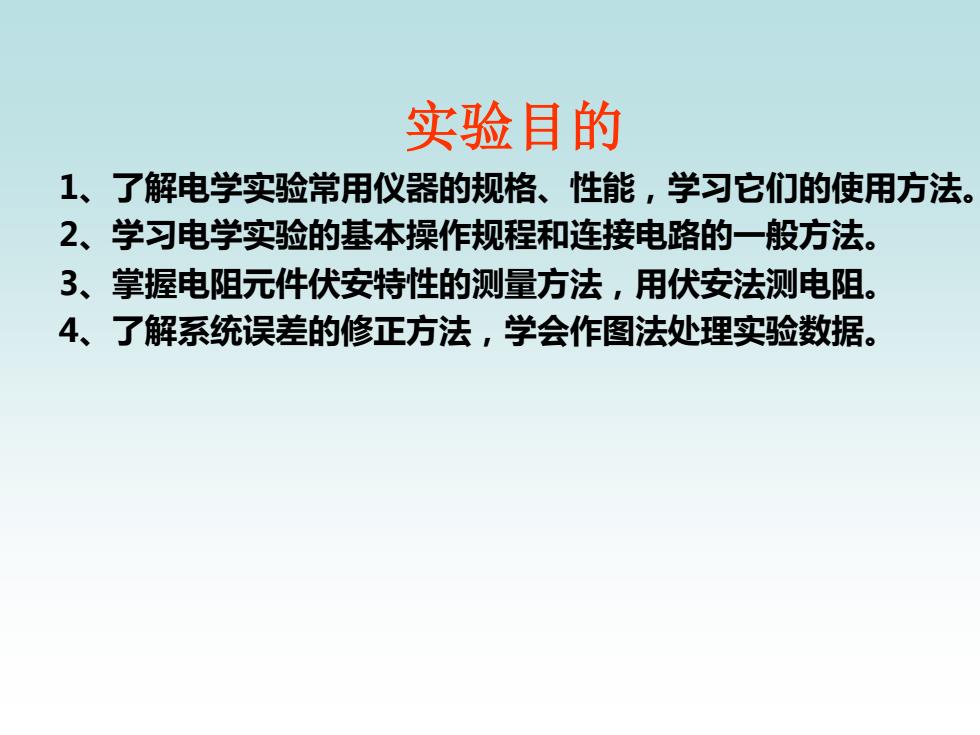

实验目的 1、了解电学实验常用仪器的规格、性能，学习它们的使用方法。 2、学习电学实验的基本操作规程和连接电路的一般方法。 3、掌握电阻元件伏安特性的测量方法，用伏安法测电阻。 4、了解系统误差的修正方法，学会作图法处理实验数据
实验目的 1、了解电学实验常用仪器的规格、性能，学习它们的使用方法。 2、学习电学实验的基本操作规程和连接电路的一般方法。 3、掌握电阻元件伏安特性的测量方法，用伏安法测电阻。 4、了解系统误差的修正方法，学会作图法处理实验数据
实验原理 利用欧姆定律求导体电阻的方法称为伏安法，它是测 量电阻的基本方法之一。为了研究材料的导电性，通 常作出其伏安特性曲线，了解它的电压与电流的关系。 伏安特性曲线是直线的元件称为线性元件，伏安特性 曲线不是直线的元件称为非线性元件，这两种元件的 电阻都可以用伏安法测量。 (a)线性元件的伏安特性 (b)非线性元件的伏安特性
实验原理 利用欧姆定律求导体电阻的方法称为伏安法，它是测 量电阻的基本方法之一。为了研究材料的导电性，通 常作出其伏安特性曲线，了解它的电压与电流的关系。 伏安特性曲线是直线的元件称为线性元件，伏安特性 曲线不是直线的元件称为非线性元件，这两种元件的 电阻都可以用伏安法测量。 (a) 线性元件的伏安特性 (b)非线性元件的伏安特性
伏安法 R RX 电流表内接法 E 0~10V 电流表外接法 V R=- R U+0 D R.R R 0~10V
伏安法 I V R = = + = + + = = x mA x mA x x x mA x R R R R R I V V I V R 1 电流表内接法 电流表外接法 + = + = + = = V x x x V x V x x R R R R R I I V I V R 1 1 1 1
半导体二极管是一种常用的非线性电子元件，两个电极 分别为正极、负极。二极管的主要特点是单向导电性， 其伏安特性曲线如图(b)所标。其特点是：在正向电 流和反向电压较小时，伏安特性呈现为单调上升曲线； 在正向电流较大时，趋近为一条直线；在反向电压较大 时，电流趋近极限值，叫做反向饱和电流
半导体二极管是一种常用的非线性电子元件，两个电极 分别为正极、负极。二极管的主要特点是单向导电性， 其伏安特性曲线如图（b）所示。其特点是：在正向电 流和反向电压较小时，伏安特性呈现为单调上升曲线； 在正向电流较大时，趋近为一条直线；在反向电压较大 时，电流趋近极限值 ,叫做反向饱和电流。 S I
