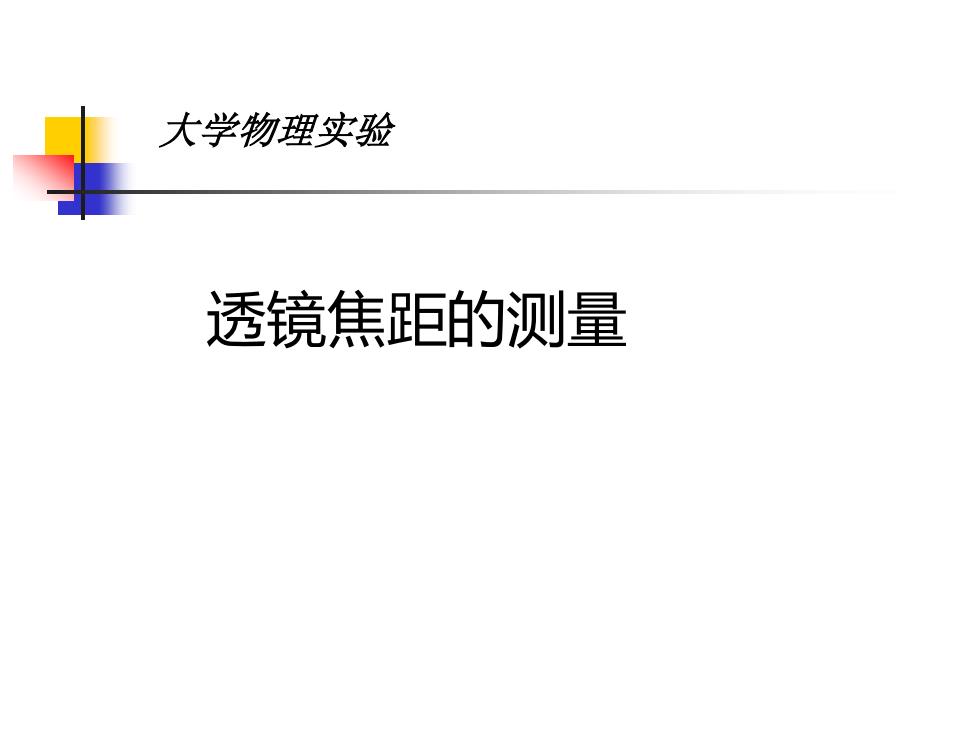

大学物理实验 透镜焦距的测量
透镜焦距的测量 大学物理实验

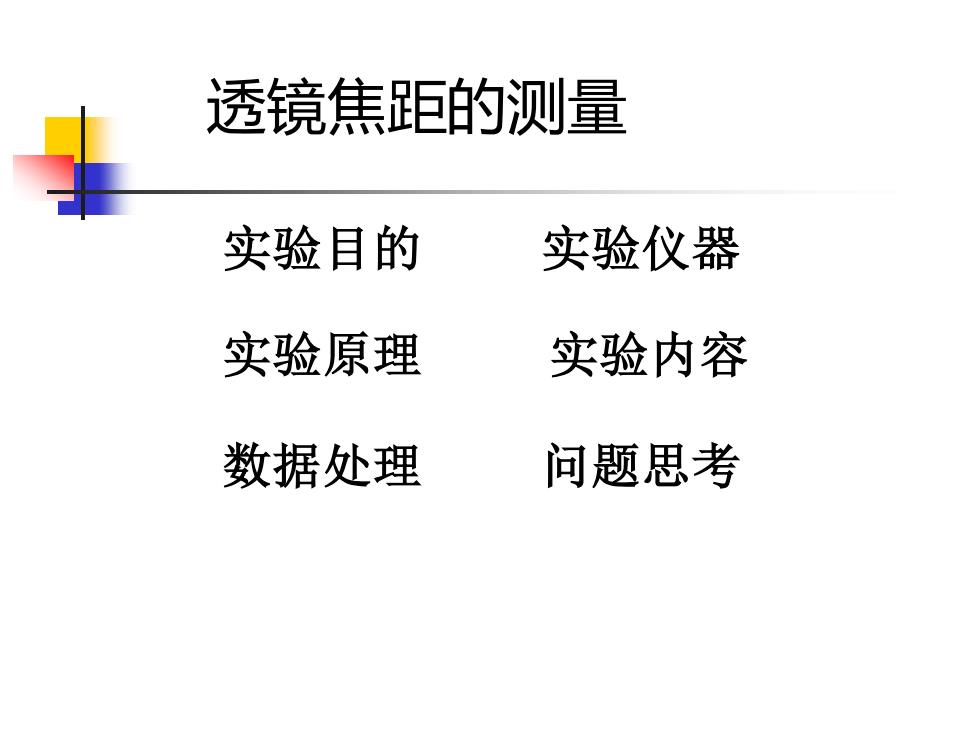

透镜焦距的测量 实验目的 实验仪器 实验原理 实验内容 数据处理 问题思考
实验仪器 实验原理 实验内容 数据处理 问题思考 透镜焦距的测量 实验目的
实验目的 1.学会简单光学系统的共轴调节； 2.学习几种测量透镜焦的方法 3.学习转换法的设计思想和会用“左右逼近法” 判定成像的准确位置；进一步掌握光学系统的 共轴调整；
实验目的 1. 2. 3. 学习转换法的设计思想和会用“左右逼近法” 判定成像的准确位置；进一步掌握光学系统的 共轴调整；
实验原理 1.测量凸透镜的焦距 (1)自准法 见图5-1所示，若物体AB恰好处 于透镜L的焦平面上，则物上任 B 一点发出的光线经透镜L后成为 一束平行光，被平面镜M反射 后仍为平行光，再次通过透镜 L后又在焦平面上成像，像与 物AB等大倒立，物距即等于透 图5-1自准法测量凸透镜焦距的光路 镜的焦距f
. 实验原理 A L M A B B1 A1 f 图5-1自准法测量凸透镜焦距的光路 ⒈ 测量凸透镜的焦距 （1）自准法 见图5-1所示，若物体AB恰好处 于透镜L的焦平面上，则物上任 一点发出的光线经透镜L后成为 一束平行光，被平面镜Ｍ反射 后仍为平行光，再次通过透镜 Ｌ后又在焦平面上成像，像与 物AB等大倒立，物距即等于透 镜的焦距f
(2)物距像距法 物体发出的光，经过凸透镜折射后将成像在凸 透镜的另一侧。将测出的物距和像距代入公式即可 算出透镜的焦距。 (3)共轭法 b2-a2 4b
（2）物距像距法 物体发出的光，经过凸透镜折射后将成像在凸 透镜的另一侧。将测出的物距和像距代入公式即可 算出透镜的焦距。 （3）共轭法 b b a f 4 2 2 − =
