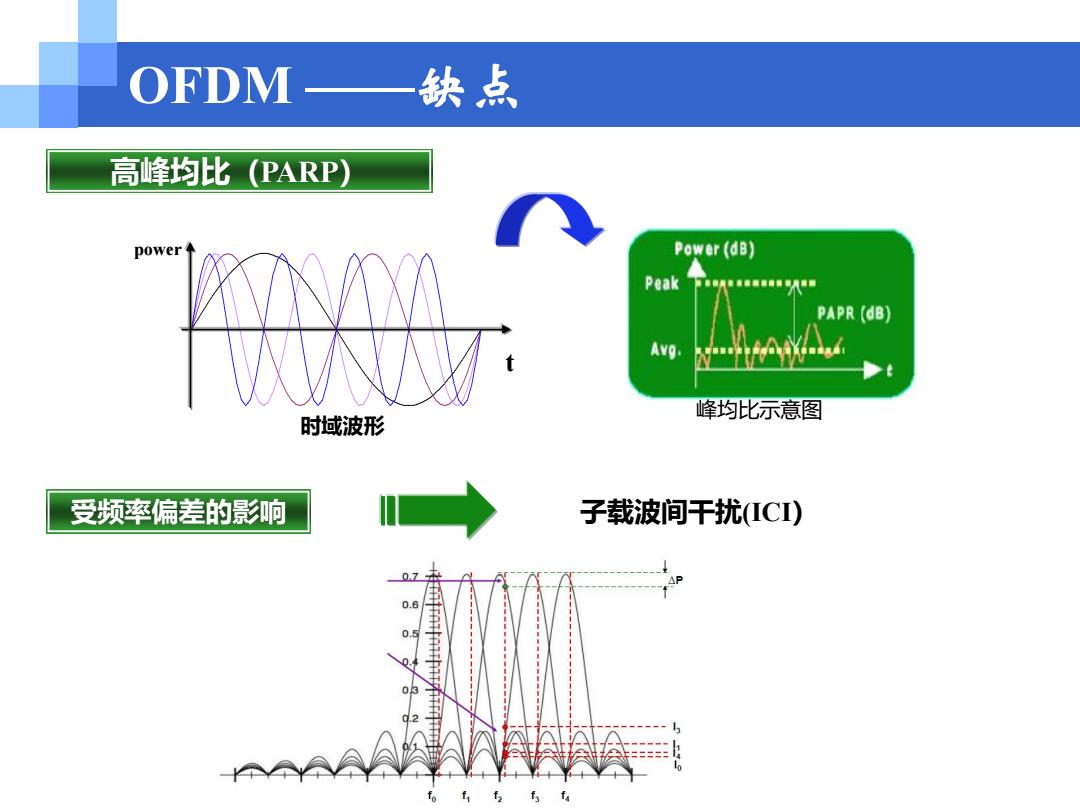

OFDM —缺点 高峰均比(PARP) power Pawer(dB】 Peak PAPR (dB) 峰均比示意图 时域波形 受频率偏差的影响 子载波间干扰(CI) 07 △F 0.6 0.5 03 0.2 进会会 f
高峰均比（PARP） 受频率偏差的影响 子载波间干扰(ICI） 时域波形 t power 峰均比示意图 OFDM ——缺点

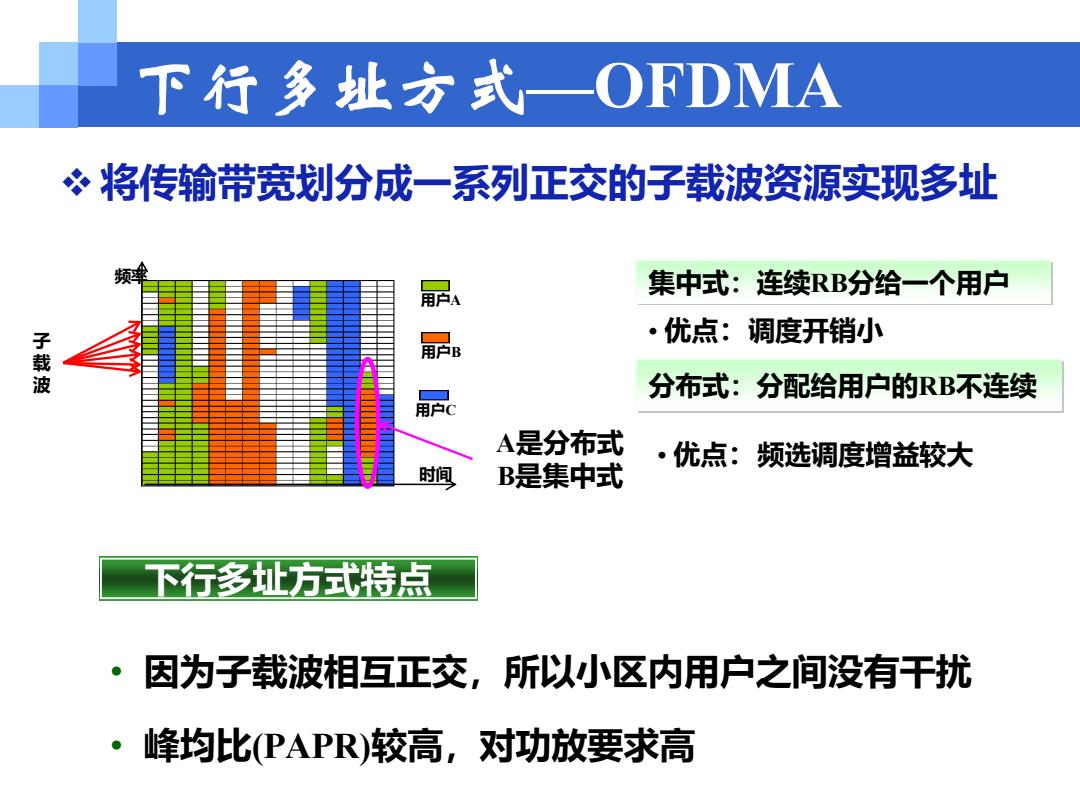

下行多址方式一OFDMA ?将传输带宽划分成一系列正交的子载波资源实现多址 集中式：连续RB分给一个用户 •优点：调度开销小 子载波 分布式：分配给用户的RB不连续 用户G A是分布式 ·优点：频选调度增益较大 时间 B是集中式 下行多址方式特点 因为子载波相互正交，所以小区内用户之间没有干扰 ·峰均比PAPR)较高，对功放要求高
将传输带宽划分成一系列正交的子载波资源实现多址 下行多址方式特点 • 因为子载波相互正交，所以小区内用户之间没有干扰 • 峰均比(PAPR)较高，对功放要求高 分布式：分配给用户的RB不连续 集中式：连续RB分给一个用户 • 优点：调度开销小 • 优点：频选调度增益较大 频率 时间 用户A 用户B 用户C 子 载 波 A是分布式 B是集中式 下行多址方式—OFDMA

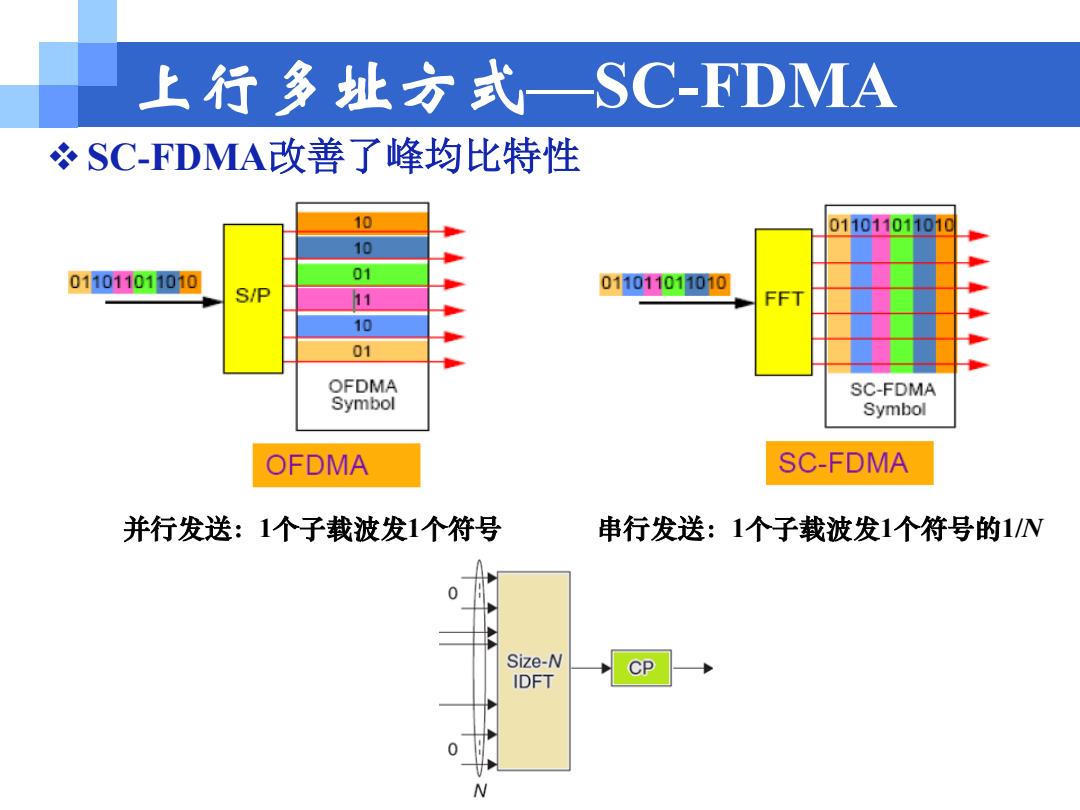

上行多址方式—SC-FDMA ·SC-FDMA改善了峰均比特性 10 011011011010 10 011011011010 01 011011011010 S/P 11 FFT 10 01 OFDMA SC-FDMA Symbol Symbol OFDMA SC-FDMA 并行发送：1个子载波发1个符号 串行发送：1个子载波发1个符号的1/N Size-N CP IDFT 0
SC-FDMA改善了峰均比特性 并行发送：1个子载波发1个符号 串行发送：1个子载波发1个符号的1/N 上行多址方式—SC-FDMA

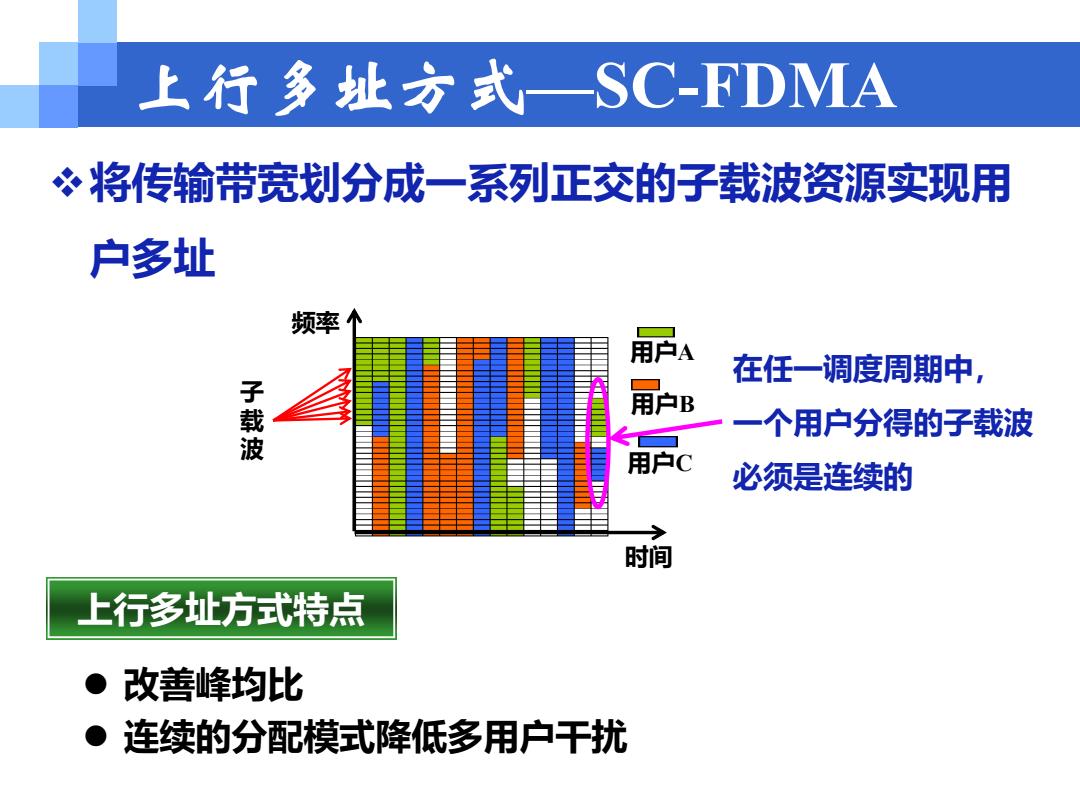

上行多址方式—SC-FDMA 冬将传输带宽划分成一系列正交的子载波资源实现用 户多址 频率 用户A 在任一调度周期中， 子载波 用户B 一个用户分得的子载波 用户C 必须是连续的 时间 上行多址方式特点 改善峰均比 连续的分配模式降低多用户干扰
将传输带宽划分成一系列正交的子载波资源实现用 户多址 上行多址方式特点 改善峰均比 连续的分配模式降低多用户干扰 频率 时间 用户A 用户B 用户C 子 载 波 在任一调度周期中， 一个用户分得的子载波 必须是连续的 上行多址方式—SC-FDMA
主要内容 多址技术 多天线技术 链路自适应技术 HARQ 快速信道调度 Q小区间干扰消除
主要内容 多址技术 多天线技术 链路自适应技术 HARQ 快速信道调度 小区间干扰消除
