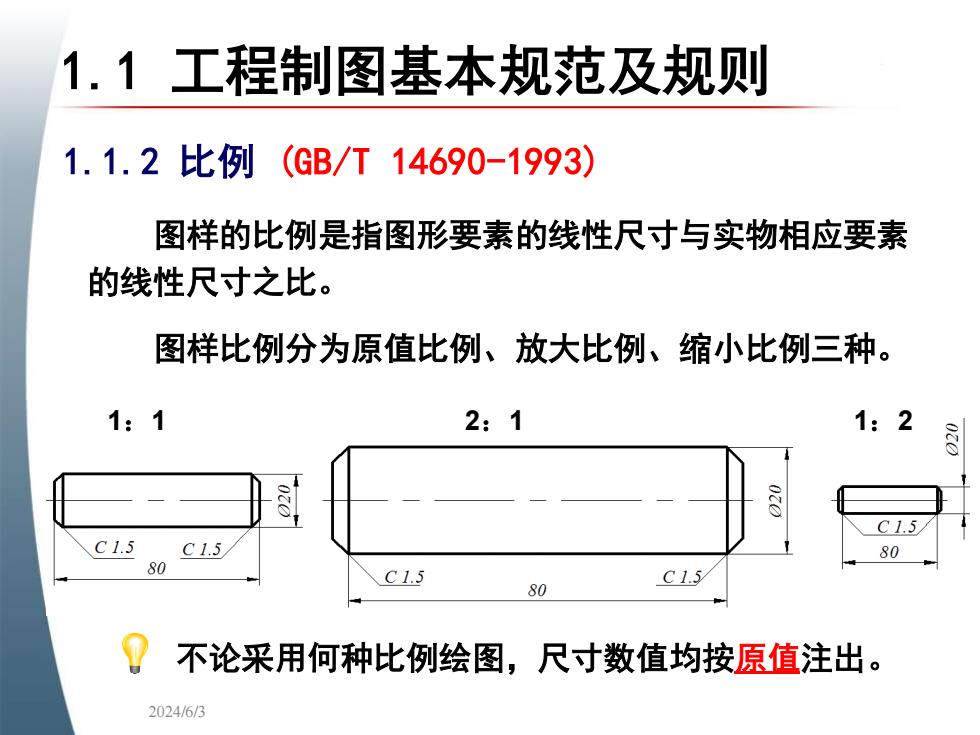

1.1工程制图基本规范及规则 1.1.2比例(GB/T14690-1993) 图样的比例是指图形要素的线性尺寸与实物相应要素 的线性尺寸之比。 图样比例分为原值比例、放大比例、缩小比例三种。 1:1 2:1 1:2 C1.5 C1.5 C1.5 80 80 C1.5 80 C1.5 不论采用何种比例绘图，尺寸数值均按原值注出。 2024/6/3
2024/6/3 1.1 工程制图基本规范及规则 图样的比例是指图形要素的线性尺寸与实物相应要素 的线性尺寸之比。 图样比例分为原值比例、放大比例、缩小比例三种。 1.1.2 比例 (GB/T 14690-1993) 1：1 2：1 1：2 不论采用何种比例绘图，尺寸数值均按原值注出

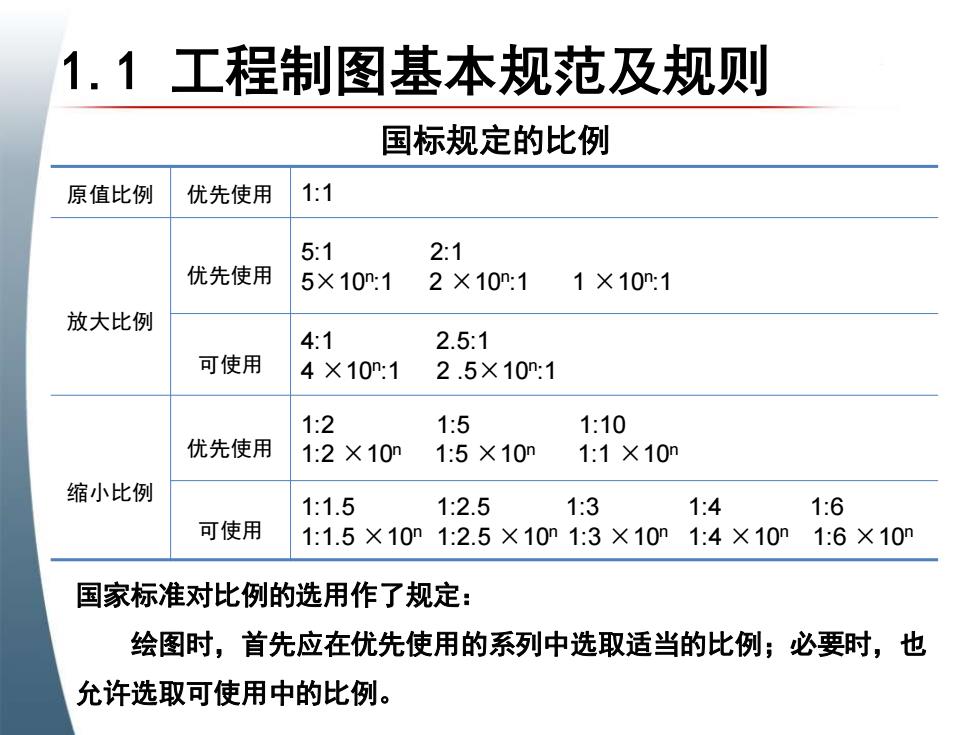

.1工程制图基本规范及规则 国标规定的比例 原值比例 优先使用 1:1 5:1 2:1 优先使用 5×10m:1 2×10m:1 1×10n:1 放大比例 4:1 2.5:1 可使用 4×10m:1 2.5×10m:1 1:2 1:5 1:10 优先使用 1:2×10n 1:5×10n 1:1×10m 缩小比例 1:1.5 1:2.5 1:3 1:4 1:6 可使用 1:1.5×10n1:2.5×10n1:3×10m1:4×10n 1:6×10n 国家标准对比例的选用作了规定： 绘图时，首先应在优先使用的系列中选取适当的比例；必要时，也 允许选取可使用中的比例
1.1 工程制图基本规范及规则 原值比例 优先使用 1:1 放大比例 优先使用 5:1 2:1 5×10n :1 2 ×10n :1 1 ×10n :1 可使用 4:1 2.5:1 4 ×10n :1 2 .5×10n :1 缩小比例 优先使用 1:2 1:5 1:10 1:2 ×10n 1:5 ×10n 1:1 ×10n 可使用 1:1.5 1:2.5 1:3 1:4 1:6 1:1.5 ×10n 1:2.5 ×10n 1:3 ×10n 1:4 ×10n 1:6 ×10n 国标规定的比例 国家标准对比例的选用作了规定： 绘图时，首先应在优先使用的系列中选取适当的比例；必要时，也 允许选取可使用中的比例

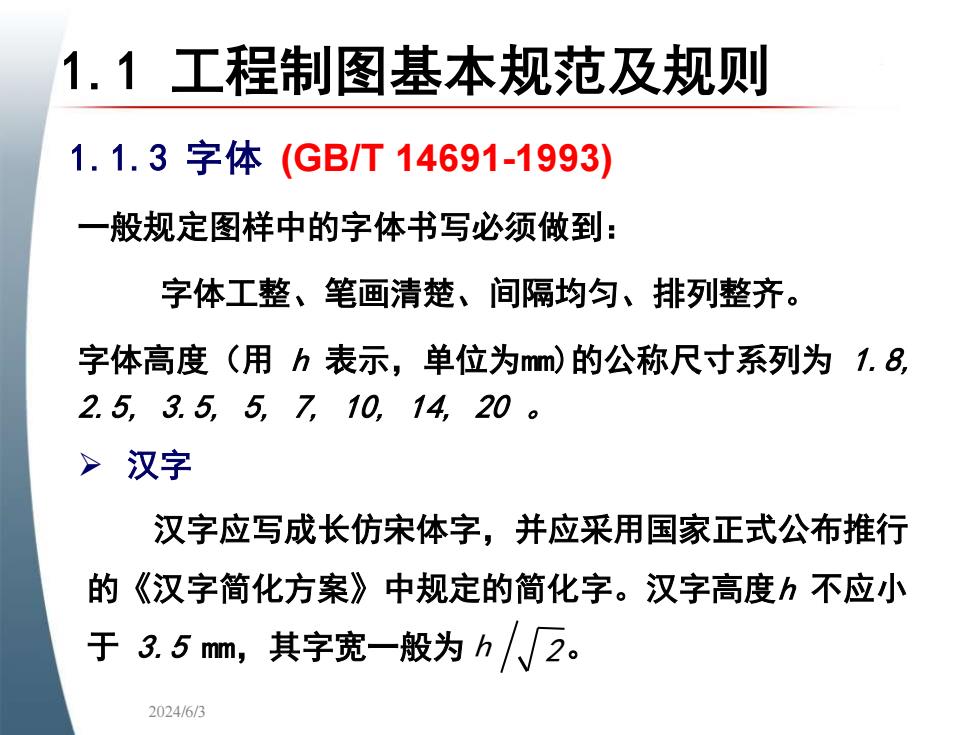

1.1工程制图基本规范及规则 1.1.3字体(GBT14691-1993) 一般规定图样中的字体书写必须做到： 字体工整、笔画清楚、间隔均匀、排列整齐。 字体高度（用h表示，单位为mm)的公称尺寸系列为1.8， 2.5,3.55,710,1420。 >汉字 汉字应写成长仿宋体字，并应采用国家正式公布推行 的《汉字简化方案》中规定的简化字。汉字高度h不应小 于3.5m,其字宽一般为h人2 2024/6/3
2024/6/3 1.1 工程制图基本规范及规则 一般规定图样中的字体书写必须做到： 字体工整、笔画清楚、间隔均匀、排列整齐。 字体高度（用 h 表示，单位为mm)的公称尺寸系列为 1.8, 2.5, 3.5, 5, 7, 10, 14, 20 。 1.1.3 字体 (GB/T 14691-1993) ➢ 汉字 汉字应写成长仿宋体字，并应采用国家正式公布推行 的《汉字简化方案》中规定的简化字。汉字高度h 不应小 于 3.5 mm，其字宽一般为 h 2
1.1工程制图基本规范及规则 >数字和字母 字母和数字可写成斜体或直体，注意全图统一斜体字字头 向右倾斜，与水平基准线成5。。 A型：笔画宽度为h/14 B型：笔画宽度为h/10 同一张图样上，只允许选用一种形式的字体； 指数、分数、极限偏差、注脚及字母采用小一号字体。 2024/6/3
2024/6/3 1.1 工程制图基本规范及规则 ➢ 数字和字母 字母和数字可写成斜体或直体，注意全图统一斜体字字头 向右倾斜，与水平基准线成 75 ° 。 A型: 笔画宽度为h/14 B型: 笔画宽度为h/10 同一张图样上，只允许选用一种形式的字体； 指数、分数、极限偏差、注脚及字母采用小一号字体

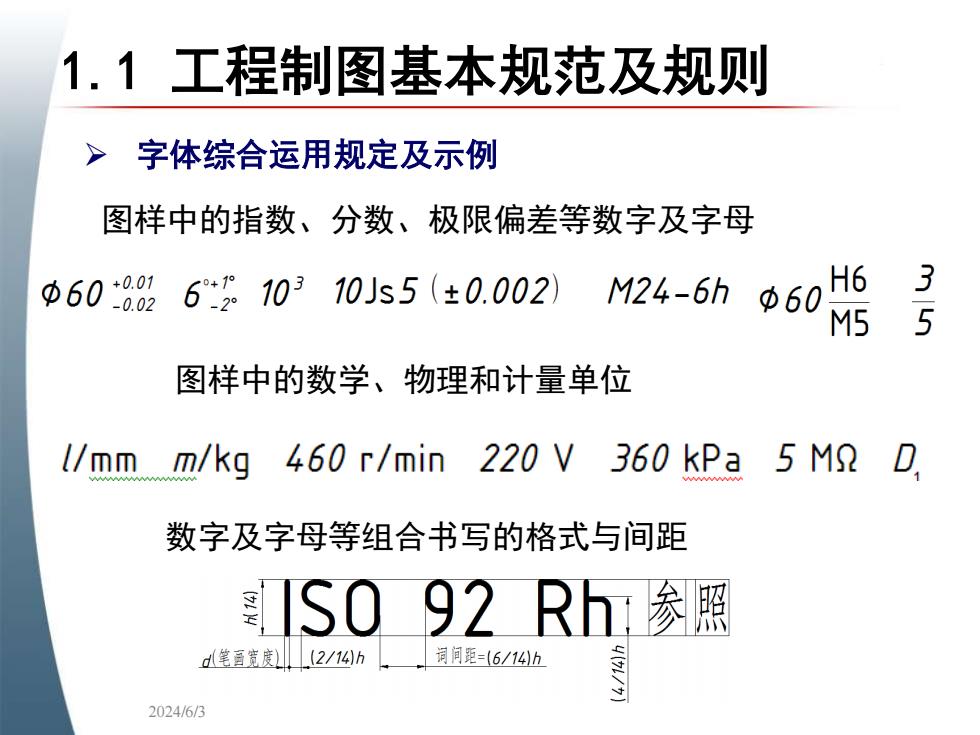

1.1工程制图基本规范及规则 >字体综合运用规定及示例 图样中的指数、分数、极限偏差等数字及字母 060:802 6210310Js5(±0.002)M24-6h 06 H6 3 M5 5 图样中的数学、物理和计量单位 l/mm m/kg 460 r/min 220 V 360 kPa 5M9 D. 数字及字母等组合书写的格式与间距 IS092Rh:参照 d笔宽度)(2/14)h 词间距=(6/14h 2024/6/3
2024/6/3 1.1 工程制图基本规范及规则 ➢ 字体综合运用规定及示例 图样中的指数、分数、极限偏差等数字及字母 图样中的数学、物理和计量单位 数字及字母等组合书写的格式与间距
