一、方波、三角波发生电路设计 1.方波和三角波发生电路 由集成运放构成的方波发生器和三角波发 生器，一般均包括滞回比较器和RC积分器两大 部分。把滞回比较器和积分器首尾相接形成正 反馈闭环系统，如图2所示，则比较器U1输出 的方波经积分器U2积分可得到三角波，三角波 又触发比较器自动翻转形成方波，这样即可构 成三角波和方波发生器。 现代电子技术工程设计与实践
现代电子技术工程设计与实践 一、方波、三角波发生电路设计 ◼ 1. 方波和三角波发生电路 由集成运放构成的方波发生器和三角波发 生器，一般均包括滞回比较器和RC积分器两大 部分。把滞回比较器和积分器首尾相接形成正 反馈闭环系统，如图2所示，则比较器U1输出 的方波经积分器U2积分可得到三角波，三角波 又触发比较器自动翻转形成方波，这样即可构 成三角波和方波发生器
方波、三角波发生电路设计 ■2.选取器件、仪表、连线。 XSC1 5VVEE 5VVEE VEE 5% 5% R2 50k0 VCC Key=A 509 5V 02B2.2 VDZ2 图2方波和三角波发生电路 现代电子技术工程设计与实践
现代电子技术工程设计与实践 方波、三角波发生电路设计 ◼ 2. 选取器件、仪表、连线。 ◼ 图2方波和三角波发生电路
方波、三角波发生电路设计 ■3.仿真 点仿真按钮，双击示波器图标，如图 3为方波和三角波发生器输出波形图。 由于采用运放组成积分电路，因此可实 现恒流充电，使三角波线性大大改善。 现代电子技术工程设计与实践
现代电子技术工程设计与实践 方波、三角波发生电路设计 ◼ 3. 仿真 点仿真按钮，双击示波器图标，如图 3 为方波和三角波发生器输出波形图。 由于采用运放组成积分电路，因此可实 现恒流充电，使三角波线性大大改善

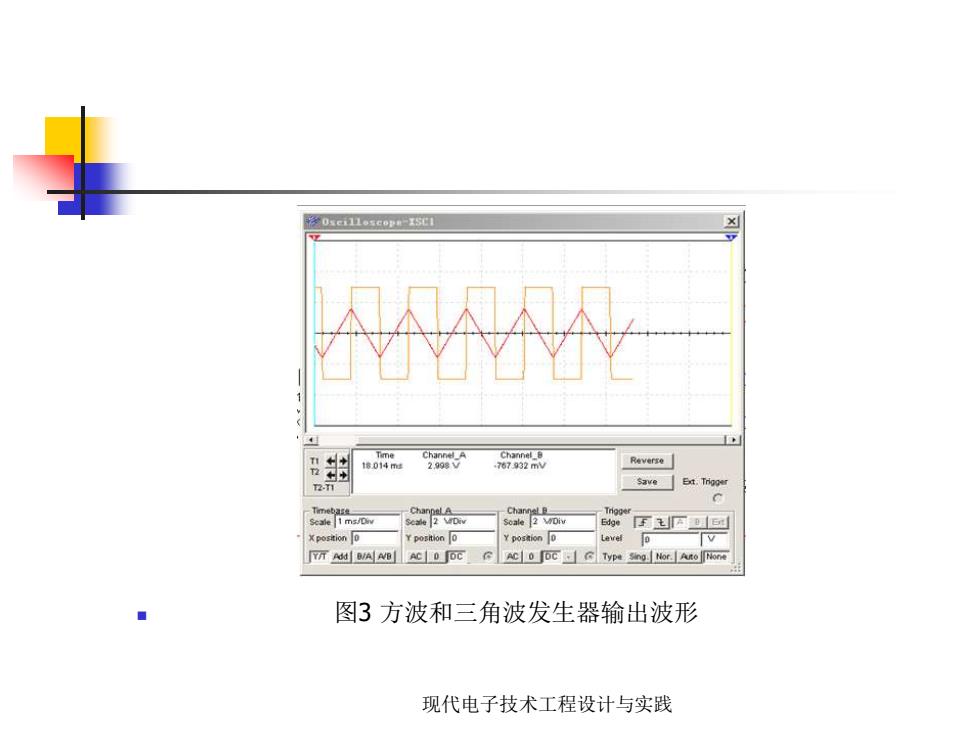

01a 2 Save Et.Trigper wF主回 ◆ 图3方波和三角波发生器输出波形 现代电子技术工程设计与实践
现代电子技术工程设计与实践 ◼ 图3 方波和三角波发生器输出波形
