■4.电路的参数 电路振荡频率：方波幅值：Uom= ±UZ 三角波幅值：Uom=R1UZ/R2 调节RP可以改变振荡频率，改变此值 可调节三角波的幅值。 现代电子技术工程设计与实践
现代电子技术工程设计与实践 ◼ 4. 电路的参数 电路振荡频率：方波幅值： Uom＝ ±UZ 三角波幅值：Uom＝R1UZ /R2 调节RP可以改变振荡频率，改变此值 可调节三角波的幅值
二、数字时钟的设计 1.数字钟电路框图 数字时钟是用数字集成电路构成的，用数 码显示的一种现代化计数器，由校时电路、计 数器、译码器和显示器等几部分组成。通过校 时电路实现对时、分的校准。由于采用纯数字 硬件设计制作，与传统机械表相比，它具有走 时准确，显示直观，无机械传动装置等特点。 数字电子钟的电路组成方框图如图1所示。 现代电子技术工程设计与实践
现代电子技术工程设计与实践 二、数字时钟的设计 ◼ 1. 数字钟电路框图 数字时钟是用数字集成电路构成的，用数 码显示的一种现代化计数器，由校时电路、计 数器、译码器和显示器等几部分组成。通过校 时电路实现对时、分的校准。由于采用纯数字 硬件设计制作，与传统机械表相比，它具有走 时准确，显示直观，无机械传动装置等特点。 数字电子钟的电路组成方框图如图1所示

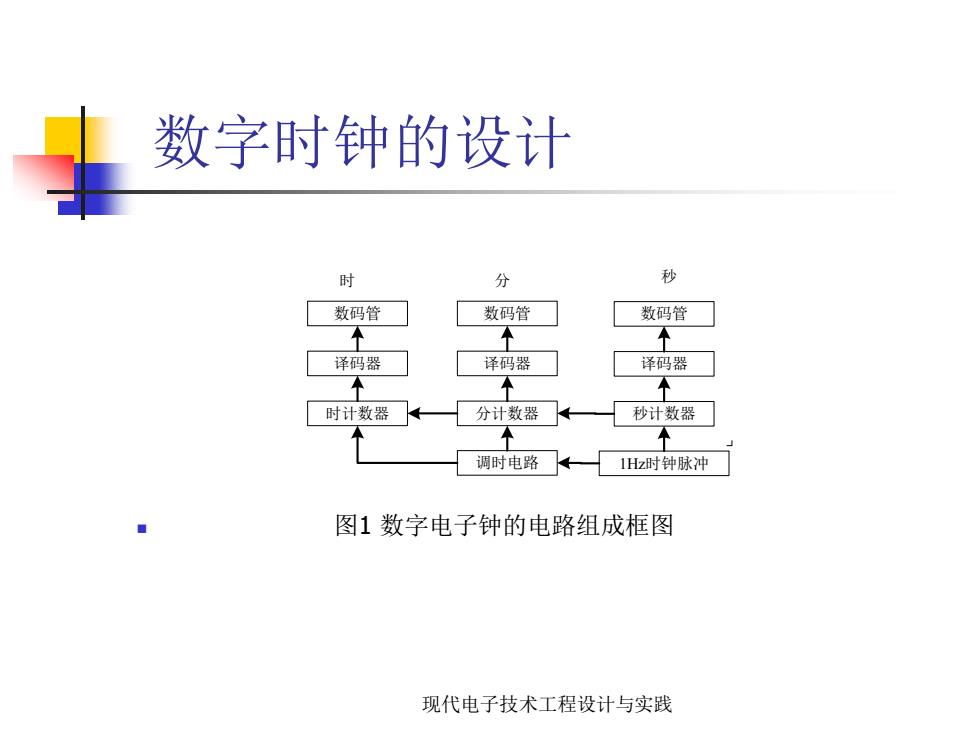

数字时钟的设计 时 分 秒 数码管 数码管 数码管 下 下 译码器 译码器 译码器 时计数器←一 分计数器 秒计数器 个 调时电路←一 1Hz时钟脉冲 图1数字电子钟的电路组成框图 现代电子技术工程设计与实践
现代电子技术工程设计与实践 数字时钟的设计 ◼ 图1 数字电子钟的电路组成框图 数码管 数码管 数码管 译码器 译码器 译码器 时计数器 分计数器 秒计数器 调时电路 1Hz时钟脉冲 时 分 秒

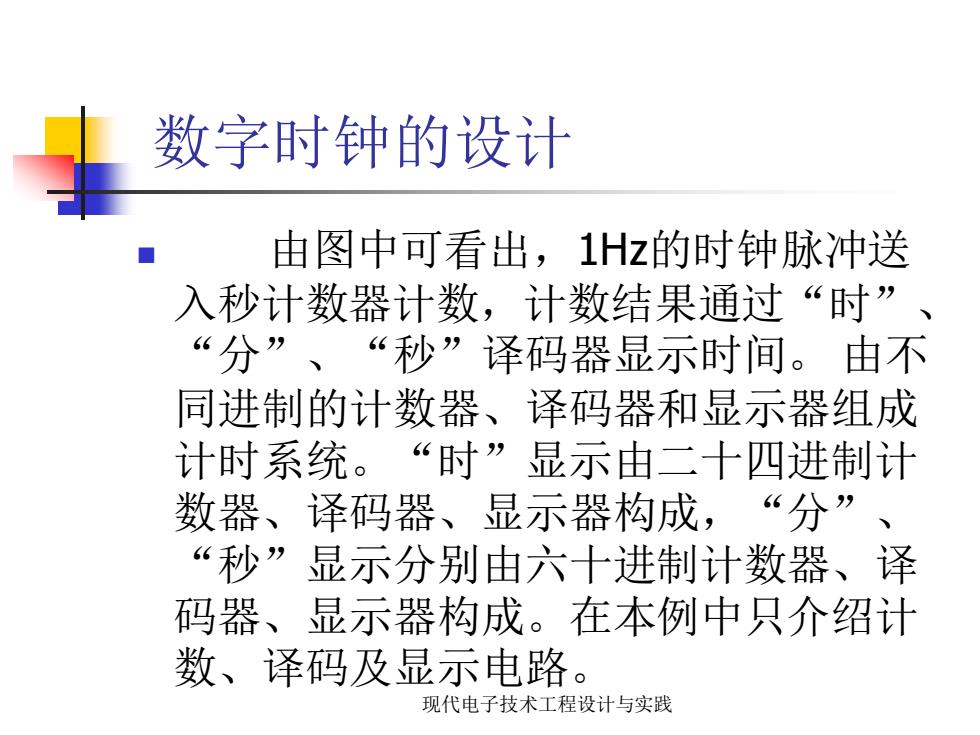

数字时钟的设计 由图中可看出，1Hz的时钟脉冲送 入秒计数器计数，计数结果通过“时”、 “分”、“秒”译码器显示时间。由不 同进制的计数器、译码器和显示器组成 计时系统。“时”显示由二十四进制计 数器、译码器、显示器构成，“分”、 “秒”显示分别由六十进制计数器、译 码器、显示器构成。在本例中只介绍计 数、译码及显示电路。 现代电子技术工程设计与实践
现代电子技术工程设计与实践 数字时钟的设计 ◼ 由图中可看出，1Hz的时钟脉冲送 入秒计数器计数，计数结果通过“时” 、 “分” 、 “秒”译码器显示时间。 由不 同进制的计数器、译码器和显示器组成 计时系统。“时”显示由二十四进制计 数器、译码器、显示器构成，“分” 、 “秒”显示分别由六十进制计数器、译 码器、显示器构成。在本例中只介绍计 数、译码及显示电路
数字时钟的设计 2.计数器电路的设计 根据图1数字电子钟的逻辑方框图可 清楚知道，显示“时”、“分”、“秒” 需要六片中规模计数器。其中，“分” “秒”计时各为60进制计数器，“时” 位计时为24进制计数器，60进制计数器 和24进制计数器都选用74LS290集成块 来实现。实现的方法采用反馈清零法。 现代电子技术工程设计与实践
现代电子技术工程设计与实践 数字时钟的设计 ◼ 2. 计数器电路的设计 根据图1数字电子钟的逻辑方框图可 清楚知道，显示“时” 、 “分” 、 “秒” 需要六片中规模计数器。其中，“分” 、 “秒”计时各为60进制计数器，“时” 位计时为24进制计数器，60进制计数器 和24进制计数器都选用74LS290集成块 来实现。实现的方法采用反馈清零法
