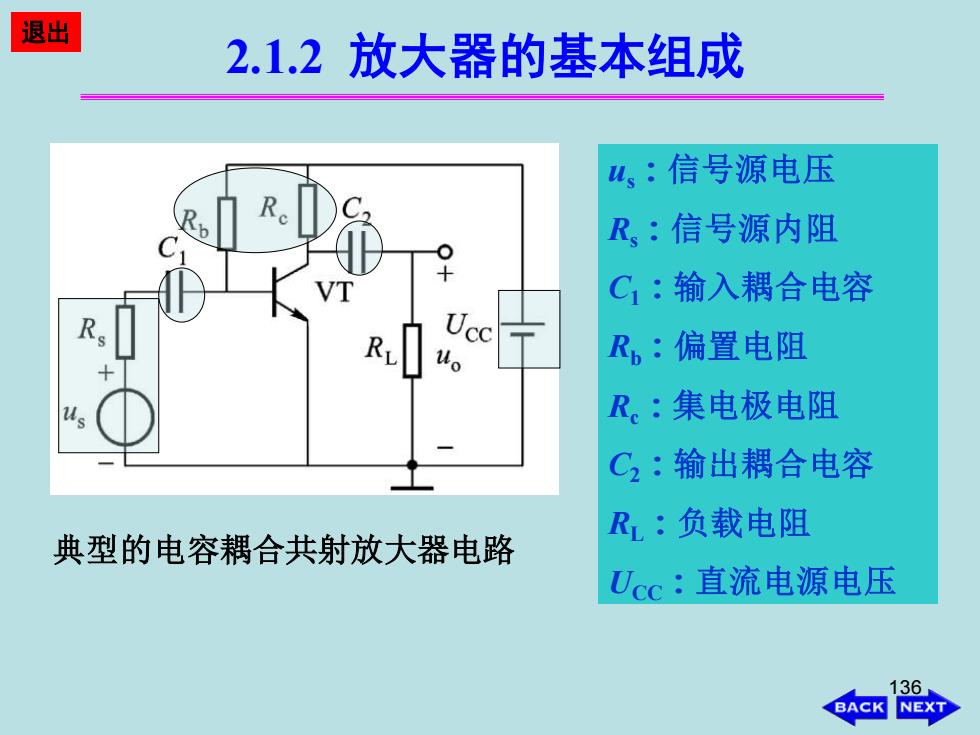

退出 2.1.2放大器的基本组成 。:信号源电压 R：信号源内阻 C1:输入耦合电容 R,:偏置电阻 R。:集电极电阻 C2:输出耦合电容 R:负载电阻 典型的电容耦合共射放大器电路 Ucc:直流电源电压 136 BACK NEXT
136 典型的电容耦合共射放大器电路 us：信号源电压 Rs：信号源内阻 C1：输入耦合电容 Rb：偏置电阻 Rc：集电极电阻 C2：输出耦合电容 RL：负载电阻 UCC：直流电源电压 2.1.2 放大器的基本组成 退出

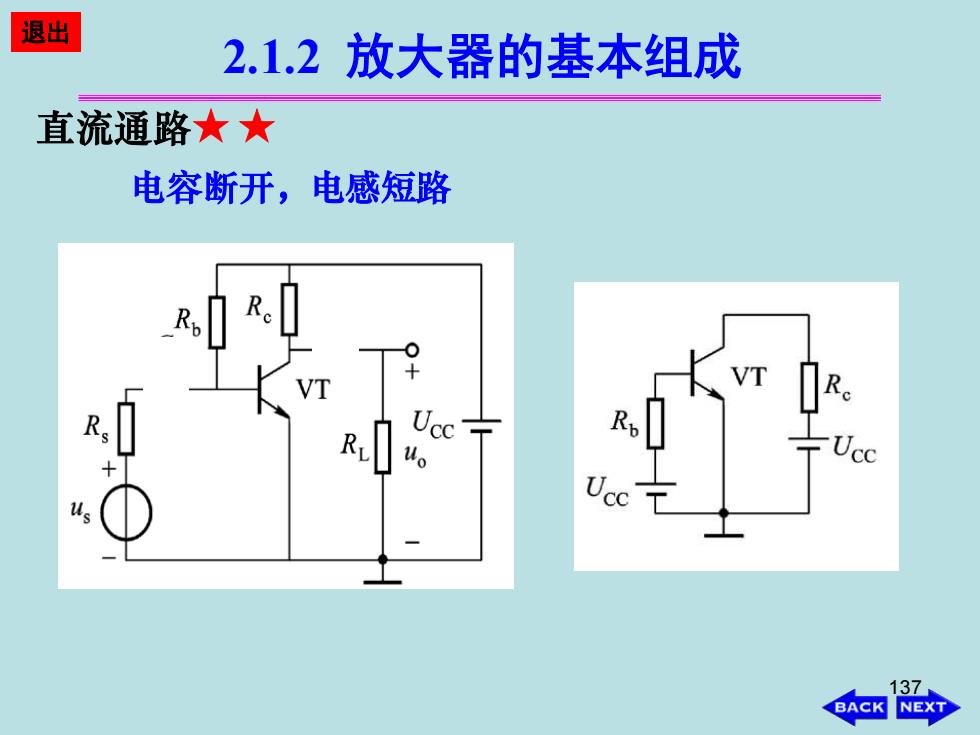

退出 2.1.2放大器的基本组成 直流通路★★ 电容断开，电感短路 T R Ucc 137 BACK NEXT
137 直流通路★ ★ 2.1.2 放大器的基本组成 退出 电容断开，电感短路
退出 2.1.2 放大器的基本组成 交流通路★★ 电容短路，电源接地 VT R.RL Mo 138 BACK NEXT
138 退出 2.1.2 放大器的基本组成 交流通路★ ★ 电容短路，电源接地

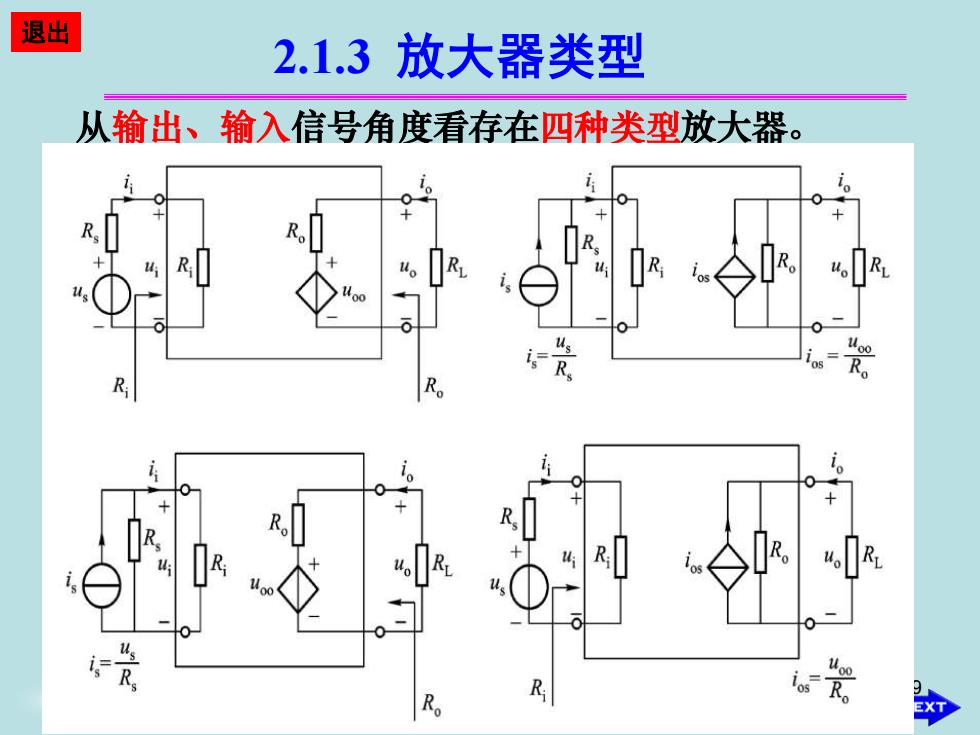

退出 2.1.3放大器类型 从输出、输入信号角度看存在四种类型放大器。 EXT
139 从输出、输入信号角度看存在四种类型放大器。 2.1.3 放大器类型 退出 返回

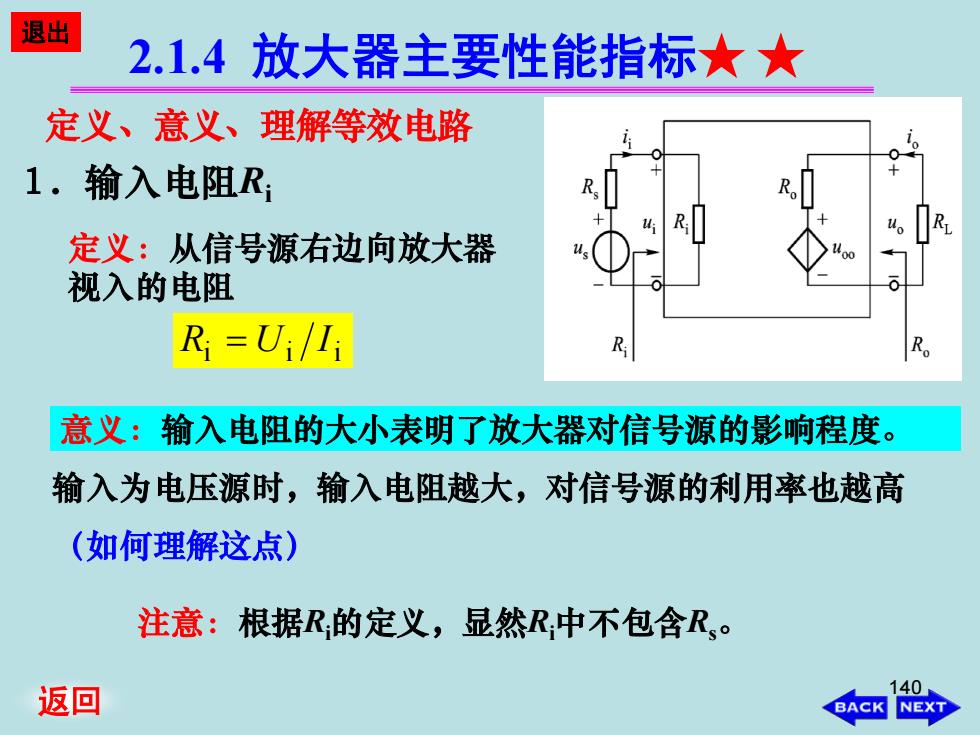

退出 2.1.4放大器主要性能指标★★ 定义、意义、理解等效电路 1.输入电阻R 定义：从信号源右边向放大器 视入的电阻 R=U/11 R 意义：输入电阻的大小表明了放大器对信号源的影响程度。 输入为电压源时，输入电阻越大，对信号源的利用率也越高 (如何理解这点) 注意：根据R的定义，显然R中不包含R。 返回 140 BACK NEXT
140 1．输入电阻Ri i i i R = U I 定义：从信号源右边向放大器 视入的电阻 意义：输入电阻的大小表明了放大器对信号源的影响程度。 2.1.4 放大器主要性能指标★ ★ 注意：根据Ri的定义，显然Ri中不包含Rs。 输入电阻越大，放大器对信号源的影响越小，放大器取用信 号源的电流越小；反之，则越大。 退出 返回 定义、意义、理解等效电路 输入为电压源时，输入电阻越大，对信号源的利用率也越高 （如何理解这点）
