退出 2.1.1放大器的用途与分类 1.定义 放大器：放大电信号的装置，是电子设备中应用最为广泛 的一种电路。 实质：是一能量转换器。 用小的信号功率（电压、电流）去控制电源供 给的直流功率，把它转换成负载所需要的大的 信号功率（电压、电流）。 返回 BACK
131 2.1.1 放大器的用途与分类 放大器：放大电信号的装置，是电子设备中应用最为广泛 的一种电路。 1.定义 实质:是一能量转换器。 用小的信号功率（电压、电流）去控制电源供 给的直流功率，把它转换成负载所需要的大的 信号功率(电压、电流)。 退出 返回

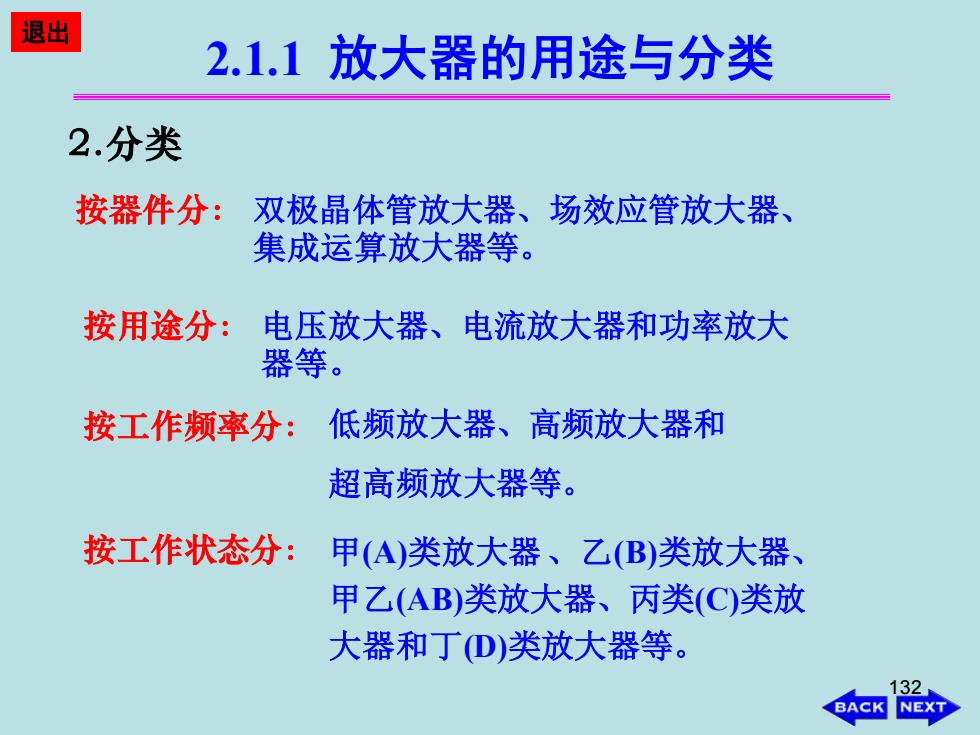

退出 2.1.1放大器的用途与分类 2.分类 按器件分： 双极晶体管放大器、场效应管放大器、 集成运算放大器等。 按用途分：电压放大器、电流放大器和功率放大 器等。 按工作频率分：低频放大器、高频放大器和 超高频放大器等。 按工作状态分： 甲(A)类放大器、乙(B)类放大器、 甲乙(AB)类放大器、丙类(C)类放 大器和丁①)类放大器等。 132. BACK NEXT
132 按器件分： 按用途分： 双极晶体管放大器、场效应管放大器、 集成运算放大器等。 电压放大器、电流放大器和功率放大 器等。 2.分类 2.1.1 放大器的用途与分类 退出 按工作频率分： 低频放大器、高频放大器和 超高频放大器等。 按工作状态分： 甲(A)类放大器、乙(B)类放大器、 甲乙(AB)类放大器、丙类(C)类放 大器和丁(D)类放大器等
退出 2.1.2放大器的基本组成★ 由于本章采用的放大器件是晶体三极管和场效应管， 它们均为非线性器件，为了满足不失真地放大信号的目的， 必须给它们加上正确的偏置电路，即要有直流通路，保证 在输入信号的范围内，它们均工作在线性区。 返回 133 BACK
133 由于本章采用的放大器件是晶体三极管和场效应管， 它们均为非线性器件，为了满足不失真地放大信号的目的， 必须给它们加上正确的偏置电路, 即要有直流通路，保证 在输入信号的范围内，它们均工作在线性区。 2.1.2 放大器的基本组成★ 退出 返回
退出 2.1.2 放大器的基本组成 常用符号的含义 BE（小写字母、大写下标)：电压的瞬时值； UE(大写字母、大写下标)：电压的直流成分； 4e(小写字母、小写下标)：交流电压的瞬时值； Ue(大写字母、小写下标)：交流电压的有效值， Ubem:4,e的峰值或振幅。 信号的瞬时表达式为： UBE =UBE +Ubem Sin at =UBE+2Usin ot -UBE +ube 134 BACK NEXT
134 常用符号的含义 (小写字母、大写下标):电压的瞬时值； (大写字母、大写下标):电压的直流成分； (小写字母、小写下标):交流电压的瞬时值； (大写字母、小写下标):交流电压的有效值； : 的峰值或振幅。 BE u 信号的瞬时表达式为： BE b e BE b e BE BE bem 2 sin sin U u U U t u U U t = + = + = + Ubem Ube be u UBEbe u 2.1.2 放大器的基本组成 退出

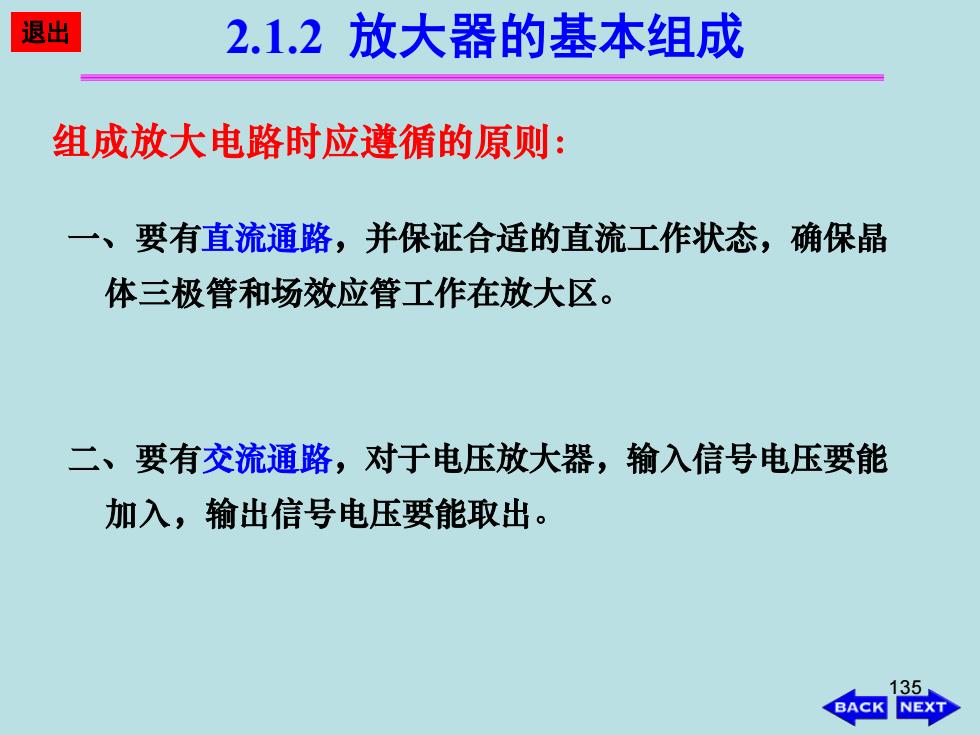

退出 2.1.2 放大器的基本组成 组成放大电路时应遵循的原则： 一、要有直流通路，并保证合适的直流工作状态，确保晶 体三极管和场效应管工作在放大区。 二、要有交流通路，对于电压放大器，输入信号电压要能 加入，输出信号电压要能取出。 35 BACK
135 组成放大电路时应遵循的原则： 一、要有直流通路，并保证合适的直流工作状态，确保晶 体三极管和场效应管工作在放大区。 二、要有交流通路，对于电压放大器，输入信号电压要能 加入，输出信号电压要能取出。 退出 2.1.2 放大器的基本组成
