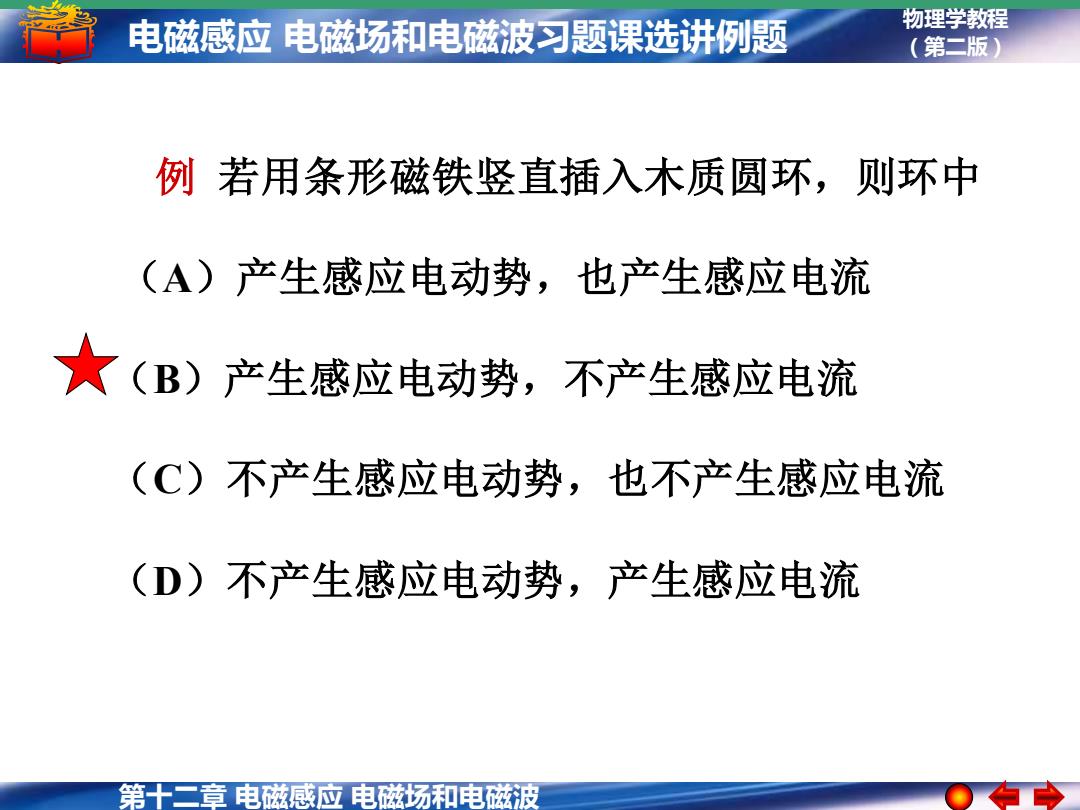

电磁感应电磁场和电磁波习题课选讲例题 物理学教程 (第二版) 例若用条形磁铁竖直插入木质圆环，则环中 (A)产生感应电动势，也产生感应电流 大(B)产生感应电动势，不产生感应电流 (C)不产生感应电动势，也不产生感应电流 (D)不产生感应电动势，产生感应电流 第十二章电磁感应电磁场和电磁波
第十二章 电磁感应 电磁场和电磁波 物理学教程 电磁感应 电磁场和电磁波习题课选讲例题 （第二版） 例 若用条形磁铁竖直插入木质圆环，则环中 （A）产生感应电动势，也产生感应电流 （B）产生感应电动势，不产生感应电流 （C）不产生感应电动势，也不产生感应电流 （D）不产生感应电动势，产生感应电流
电磁感应电磁场和电磁波习题课选讲例题 物理学教程 (第二版) 例：如图金属三角形框在均匀磁场中以角速度0 绕ab边旋转，求回路感应电动势E和a,c两点间的 电势差Um-U。· (A)E=0,Ua-Uc=Bal2/2 (B)E=0,Ua-Uc=-Boi2/2 (C)E=Bol2,Ua-Uc=Bol22 (D)E=Bal-,Ua-Uc=-Bol2/2 第十一音电磁感应电滋场和电磁玻
第十二章 电磁感应 电磁场和电磁波 物理学教程 电磁感应 电磁场和电磁波习题课选讲例题 （第二版） B a b c l ( ) 0, 2 2 B U U B l = a − c = − ( ) , 2 2 2 C B l U U B l = a − c = ( ) , 2 2 2 D B l U U B l = a − c = − 例：如图金属三角形框在均匀磁场中以角速度 绕 ab 边旋转，求回路感应电动势 和 a，c 两点间的 电势差 . Ua Uc − E ( ) 0, 2 2 A U U B l E= a − c = E E E
电磁感应电磁场和电磁波习题课选讲例题 物理学教程 (第二版) 例：如图园盘在均匀磁场中以0角速度旋转， 求盘中心至盘边缘间的感应电动势的大小和方向. 解：圆盘在磁场中转 B 动等效于长为R的棒绕过 其端点的轴的转动. E @BR2 2 方向从圆心向外 第十二章电磁感应电磁场和电磁波
第十二章 电磁感应 电磁场和电磁波 物理学教程 电磁感应 电磁场和电磁波习题课选讲例题 （第二版） B i R E 方向从圆心向外 2 2 1 Ei = BR 例：如图园盘在均匀磁场中以 角速度旋转， 求盘中心至盘边缘间的感应电动势的大小和方向. 解: 圆盘在磁场中转 动等效于长为 R 的棒绕过 其端点的轴的转动

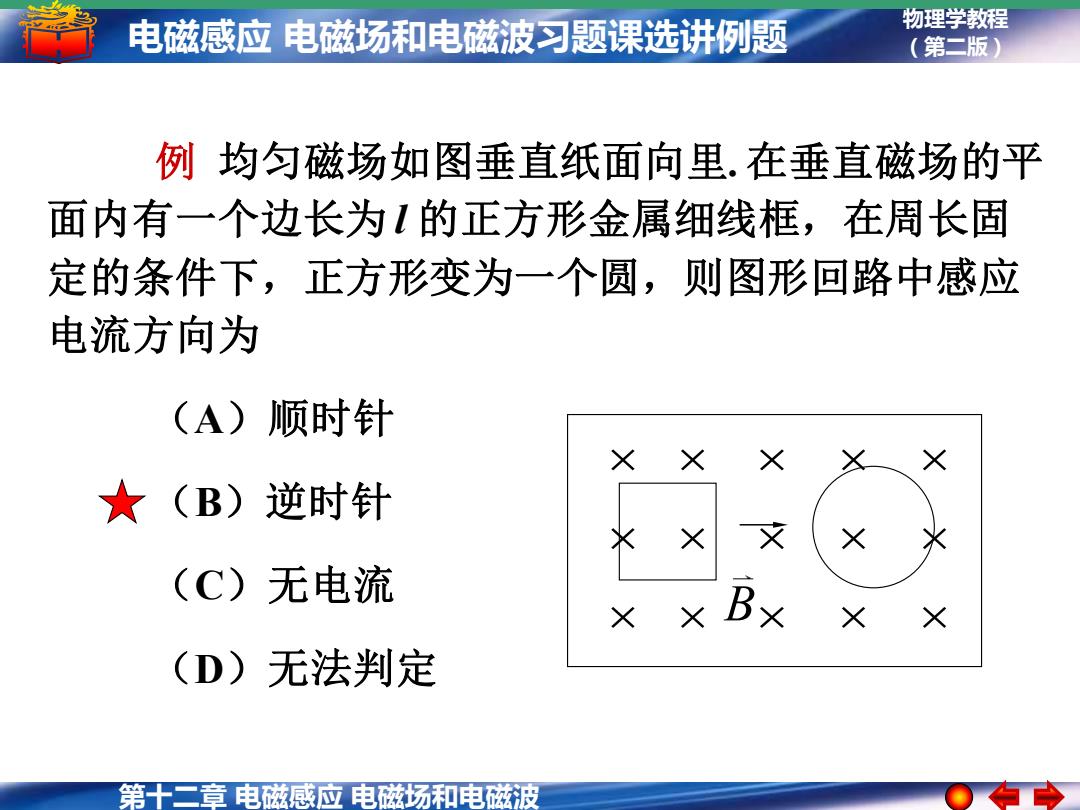

电磁感应电磁场和电磁波习题课选讲例题 物理学教程 (第二版) 例均匀磁场如图垂直纸面向里.在垂直磁场的平 面内有一个边长为1的正方形金属细线框，在周长固 定的条件下，正方形变为一个圆，则图形回路中感应 电流方向为 (A) 顺时针 ×× X ☆（B)逆时针 X (C)无电流 Bx (D)无法判定 第十二章电磁感应电磁场和电磁波
第十二章 电磁感应 电磁场和电磁波 物理学教程 电磁感应 电磁场和电磁波习题课选讲例题 （第二版） B 例 均匀磁场如图垂直纸面向里. 在垂直磁场的平 面内有一个边长为 l 的正方形金属细线框，在周长固 定的条件下，正方形变为一个圆，则图形回路中感应 电流方向为 （A）顺时针 （B）逆时针 （C）无电流 （D）无法判定
电磁感应电磁场和电磁波习题课选讲例题 物理学教程 (第二版) 例一个圆形环，它的一半放在一分布在方形 区域的匀强磁场中，另一半位于磁场之外，如图所 示，磁场的方向垂直向纸内，欲使圆环中产生逆时 针方向的感应电流，应使 (A)圆环向右平移 (B)圆环向上平移 ★ (C) 圆环向左平移 (D)磁场强度变弱 第十二章电磁感应电磁场和电磁波
第十二章 电磁感应 电磁场和电磁波 物理学教程 电磁感应 电磁场和电磁波习题课选讲例题 （第二版） 例 一个圆形环，它的一半放在一分布在方形 区域的匀强磁场中，另一半位于磁场之外，如图所 示，磁场的方向垂直向纸内，欲使圆环中产生逆时 针方向的感应电流，应使 （A）圆环向右平移 （B）圆环向上平移 （C）圆环向左平移 （D）磁场强度变弱 B
