第二节质谱仪原理 质谱仪 有机质谱仪包括离子源、质量分析器、检测器和真 空系统。现以扇形磁场单聚焦质谱仪为例，将质谱仪 器各主要部分的作用原理讨论如下。图11.1为单聚焦 质谱仪的示意图。 哈潮清商黛大孕 HARBIN LNTVERSITY OP COMMERCE

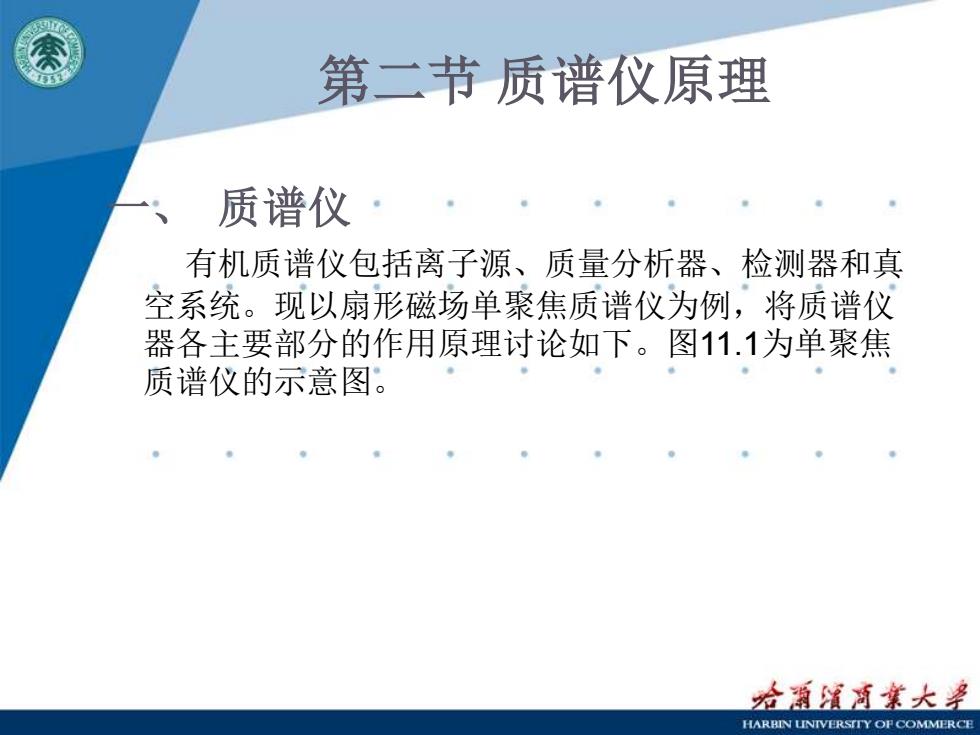

第二节 质谱仪原理 一、 质谱仪 有机质谱仪包括离子源、质量分析器、检测器和真 空系统。现以扇形磁场单聚焦质谱仪为例，将质谱仪 器各主要部分的作用原理讨论如下。图11.1为单聚焦 质谱仪的示意图
质量大的离子 i记录器 质量小的离子 离子束 磁场（垂直纸而） 直流 放大器 抽直空 加速电位 出射狭缝 收集器 极 电子束灯丝 电离区 样品分子 样品入1 电子放大器 图11.1单聚焦质谱仪 宏南准月案大多 HARBIN LNIVERSTTY OF COMMERCE
图11.1 单聚焦质谱仪
1、真空系统 质谱仪的离子源、质谱分析器及检测器必须处于 高真空状态（离子源的真空度应达10-3~10-5Pa,.质 量分析器应达106Pa),若真空度低，则： ()大量氧会烧坏离子源的灯丝； ()会使本底增高，干扰质谱图： (ⅲ)引起额外的离子分子反应，改变裂解模型，使质 谱解释复杂化； (ⅳ)干扰离子源中电子束的正常调节； (V)用作加速离子的几千伏高压会引起放电，等等。 哈酒商業大多 HARBIN LNTVERSITY OF COMMERCE
1、真空系统 质谱仪的离子源、质谱分析器及检测器必须处于 高真空状态（离子源的真空度应达10−3～10−5Pa ，质 量分析器应达10−6Pa），若真空度低，则： （i）大量氧会烧坏离子源的灯丝； （ii）会使本底增高，干扰质谱图； （iii）引起额外的离子-分子反应，改变裂解模型，使质 谱解释复杂化； （iv）干扰离子源中电子束的正常调节； （v）用作加速离子的几千伏高压会引起放电，等等

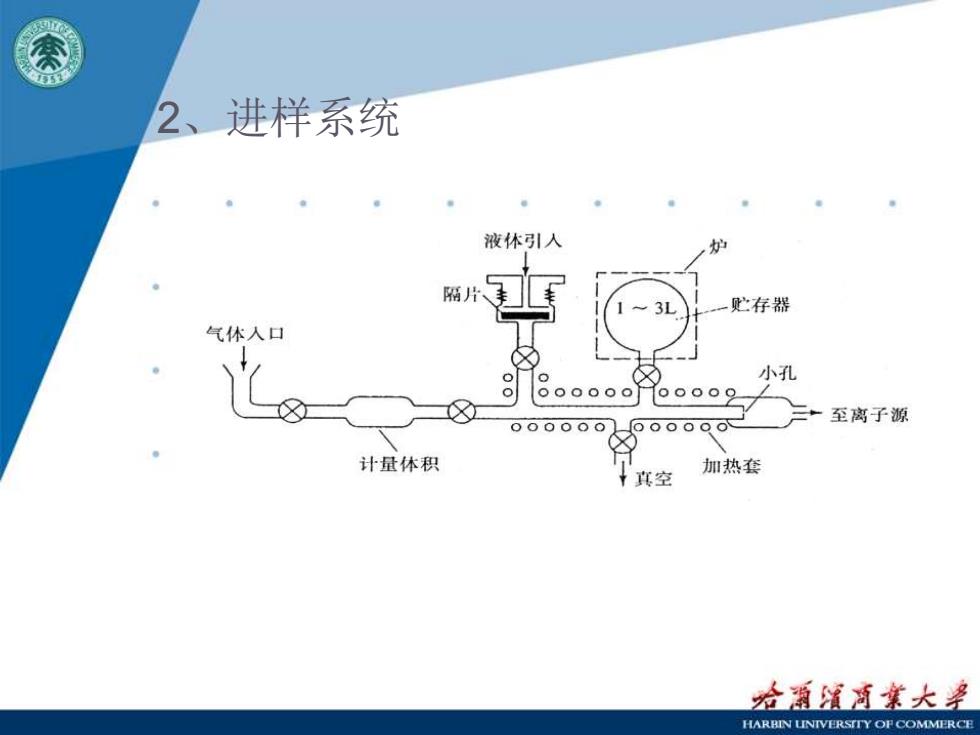

2、进样系统 液体引人 炉 隔片 3L 贮存器 气体人口 小孔 三·至离子源 计量体积 加热套 真空 宏酒演商常大是 HARBIN LNTVERSTTY OF COMMERCE
2、进样系统
真空 离子化室 加热丝 图11.2两种进样系统 疮潮清商業大孕 HARBIN LNTVERSITY OP COMMERCE
图11.2 两种进样系统
