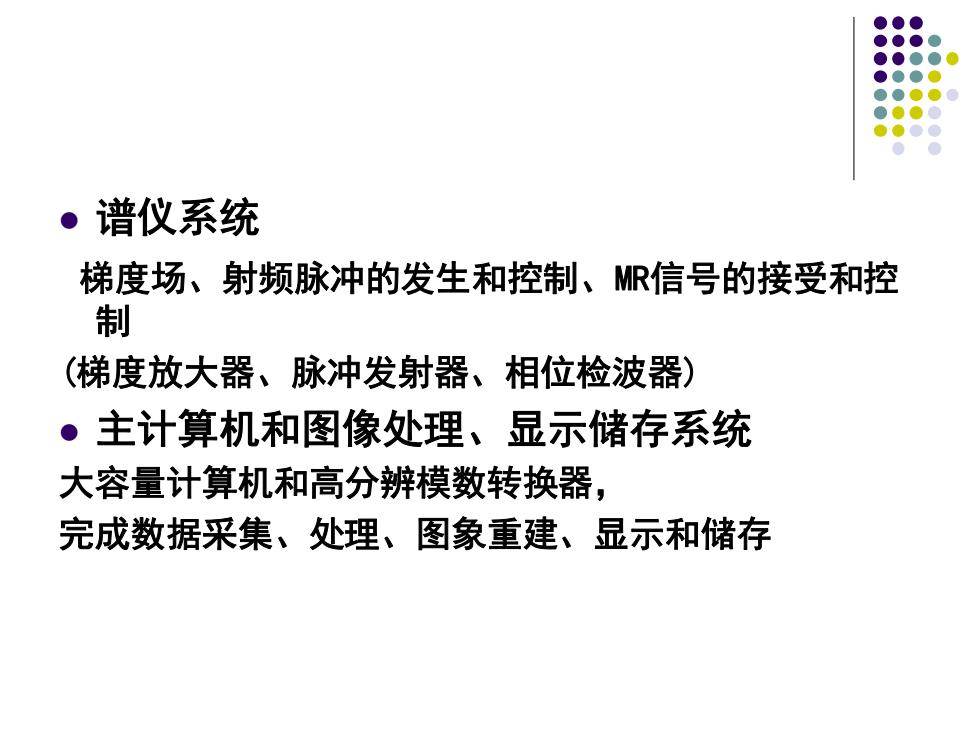

·谱仪系统 梯度场、射频脉冲的发生和控制、MR信号的接受和控 制 (梯度放大器、脉冲发射器、相位检波器) ·主计算机和图像处理、显示储存系统 大容量计算机和高分辨模数转换器， 完成数据采集、处理、图象重建、显示和储存
⚫ 谱仪系统 梯度场、射频脉冲的发生和控制、MR信号的接受和控 制 (梯度放大器、脉冲发射器、相位检波器) ⚫ 主计算机和图像处理、显示储存系统 大容量计算机和高分辨模数转换器， 完成数据采集、处理、图象重建、显示和储存

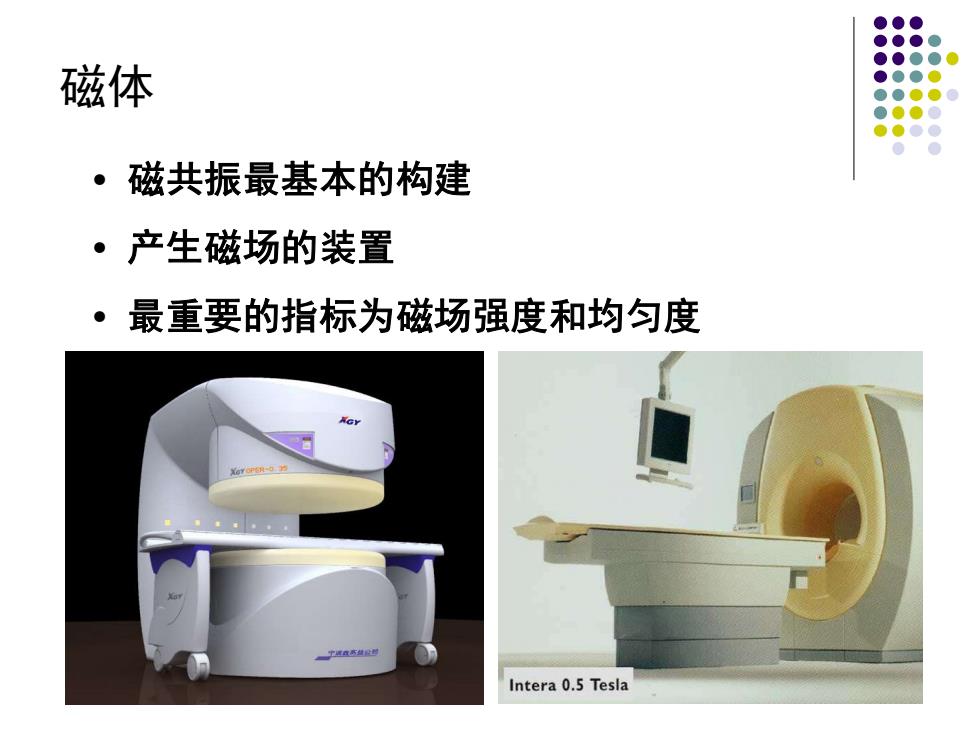

●●● 磁体 ·磁共振最基本的构建 ·产生磁场的装置 ·最重要的指标为磁场强度和均匀度 Intera 0.5 Tesla
磁体 • 磁共振最基本的构建 • 产生磁场的装置 • 最重要的指标为磁场强度和均匀度

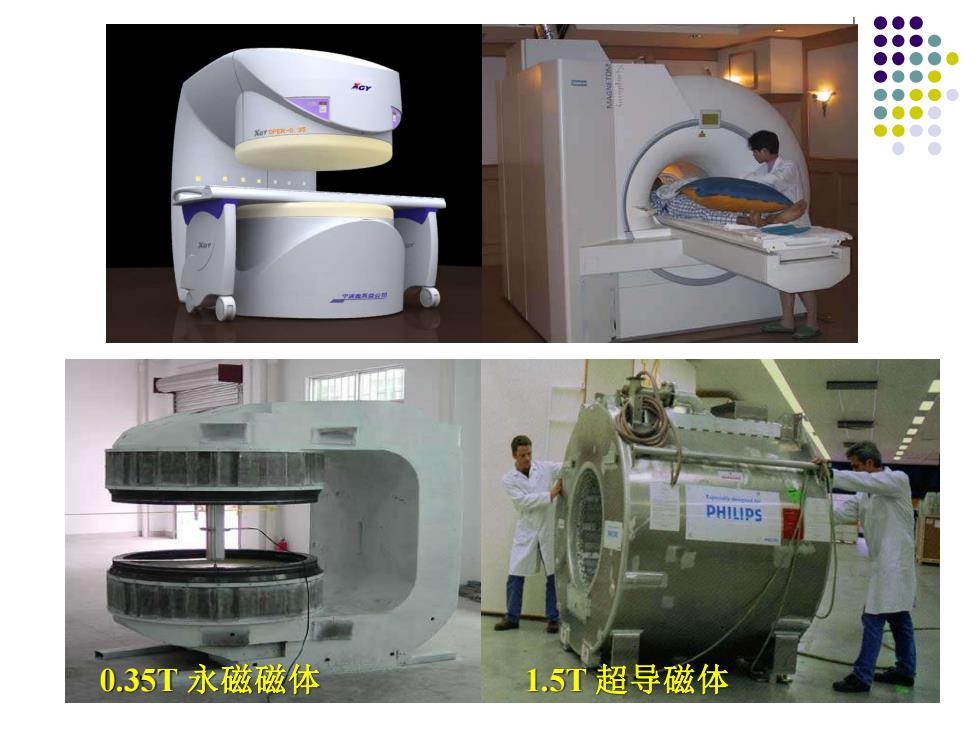

里 PHILIPS 0.35T永磁磁体 1,5T超导磁体
0.35T 永磁磁体 1.5T 超导磁体

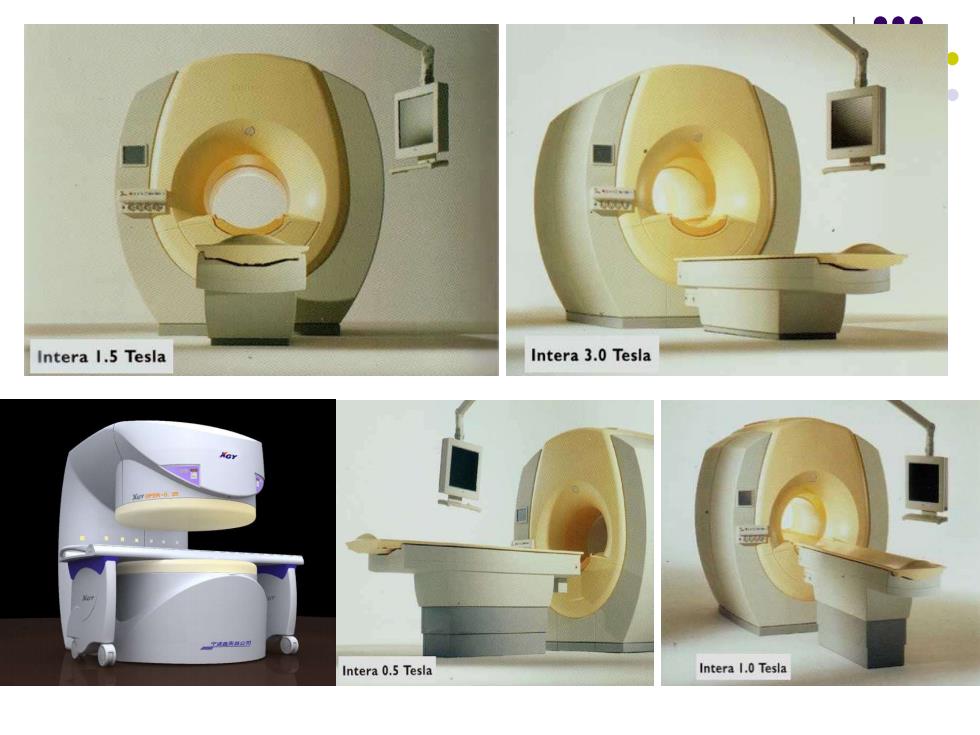

Intera 1.5 Tesla Intera 3.0 Tesla Intera 0.5 Tesla Intera 1.0 Tesla

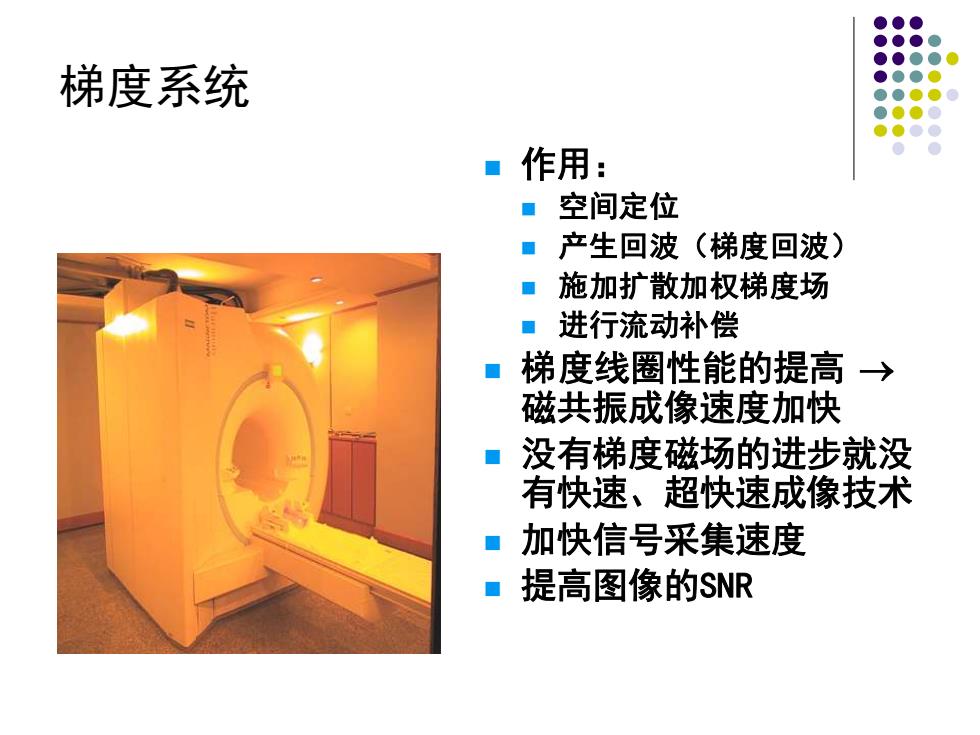

梯度系统 ■作用： ■空间定位 ■产生回波（梯度回波） ■施加扩散加权梯度场 ■进行流动补偿 a 梯度线圈性能的提高→ 磁共振成像速度加快 ■没有梯度磁场的进步就没 有快速、超快速成像技术 ■ 加快信号采集速度 ■提高图像的SNR
梯度系统 ◼ 作用： ◼ 空间定位 ◼ 产生回波（梯度回波） ◼ 施加扩散加权梯度场 ◼ 进行流动补偿 ◼ 梯度线圈性能的提高 → 磁共振成像速度加快 ◼ 没有梯度磁场的进步就没 有快速、超快速成像技术 ◼ 加快信号采集速度 ◼ 提高图像的SNR
